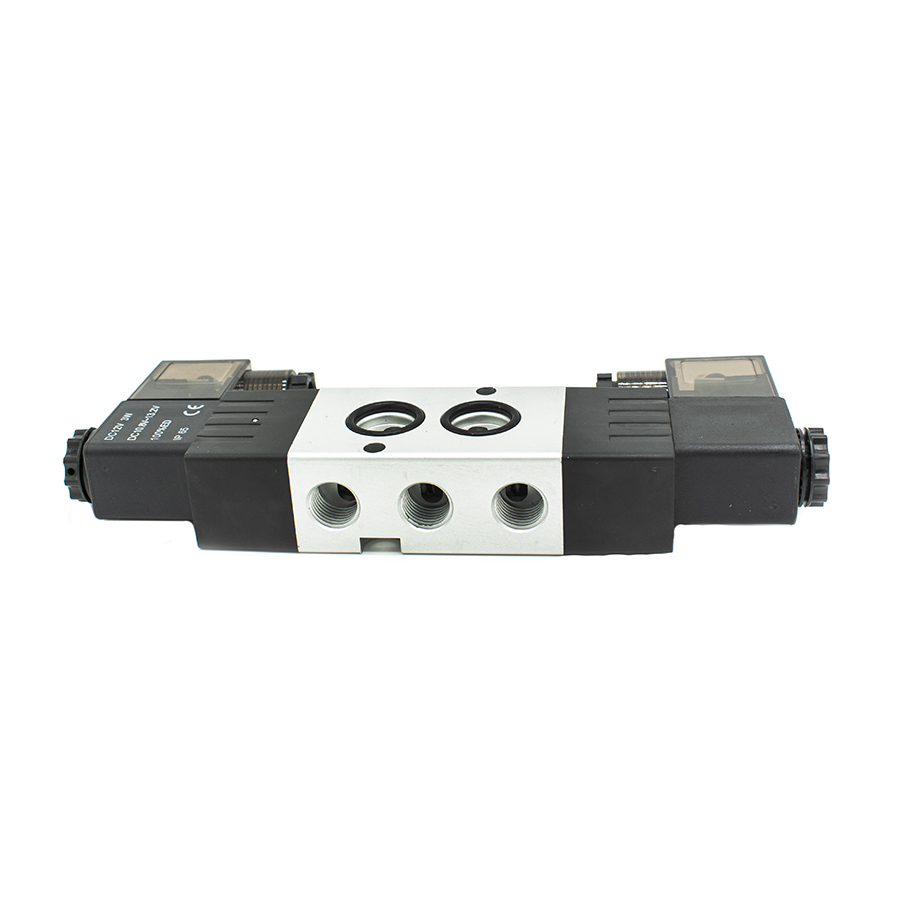

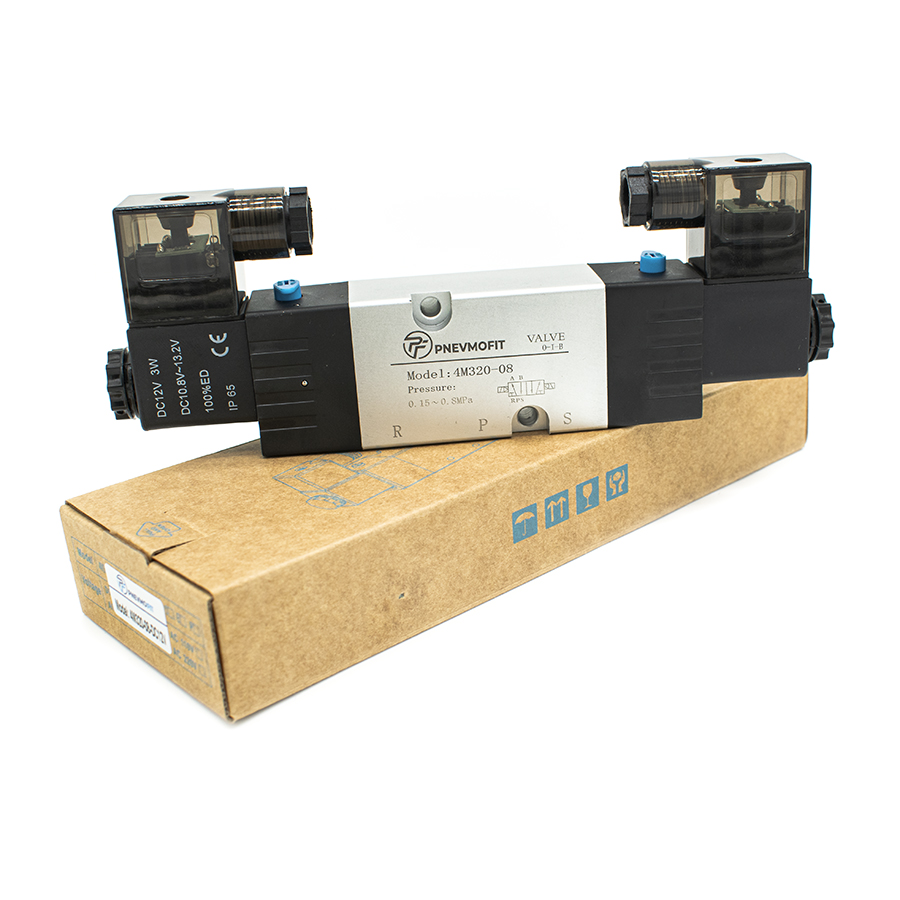

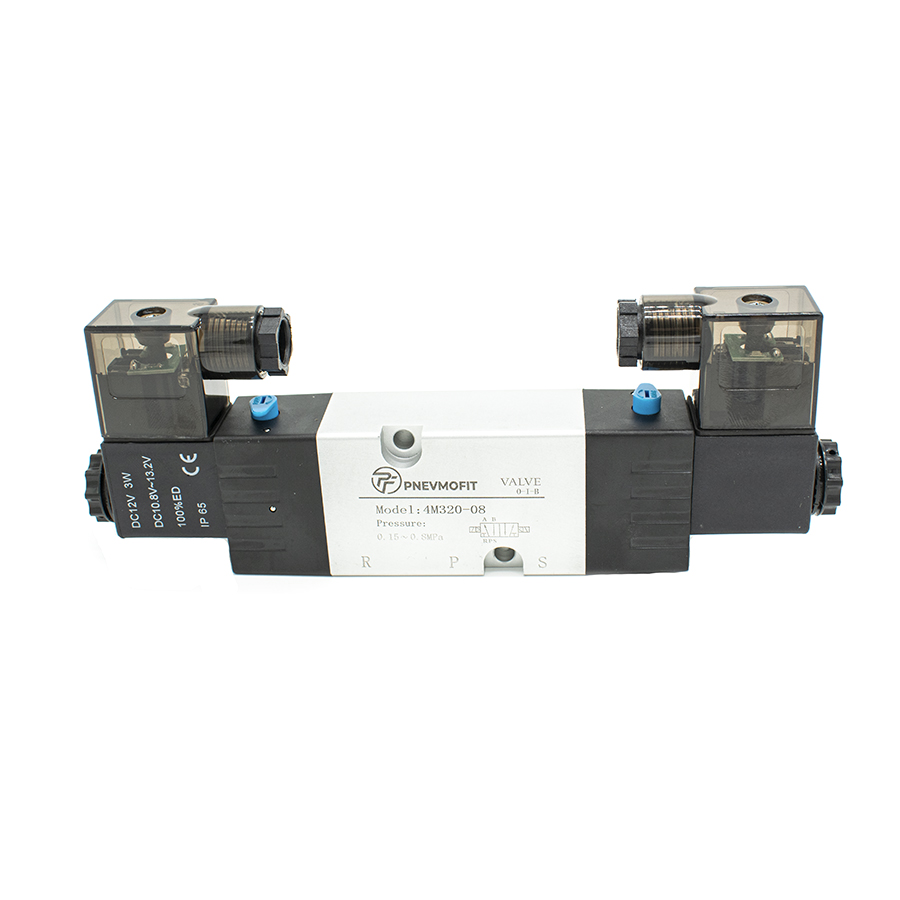

Техническое описание пневмораспределителя 4M320-08 DC12V
Пневмораспределитель серии 4M320-08 представляет собой пятилинейный двухпозиционный (5/2) бистабильный золотниковый клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция соответствует стандарту ГОСТ 31063-2002 в части общих технических требований к пневматическим распределителям.
Конструктивные особенности и принцип работы
Распределитель оснащен двумя электромагнитными катушками (соленоидами), что обеспечивает фиксацию рабочего положения золотника при кратковременной подаче управляющего импульса. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Присоединительная поверхность выполнена по стандарту NAMUR (20 мм), что позволяет осуществлять прямой монтаж на пневмоприводы арматуры.
Технические характеристики:
- Схема функционирования: 5/2, бистабильное управление.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Давление эксплуатации: Рабочий диапазон от 0.15 до 0.8 МПа (1.5–8 Бар); максимальное выдерживаемое давление до 1.2 МПа (12 Бар).
- Температурный режим: Эксплуатация в диапазоне от -20 °C до +70 °C.
- Электрические параметры: Напряжение питания 12V DC, потребляемая мощность 3W, класс защиты оболочки IP65.
- Динамические показатели: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 с.
Изделие соответствует требованиям безопасности и методам испытаний, установленным в ГОСТ 12.2.101-84.
