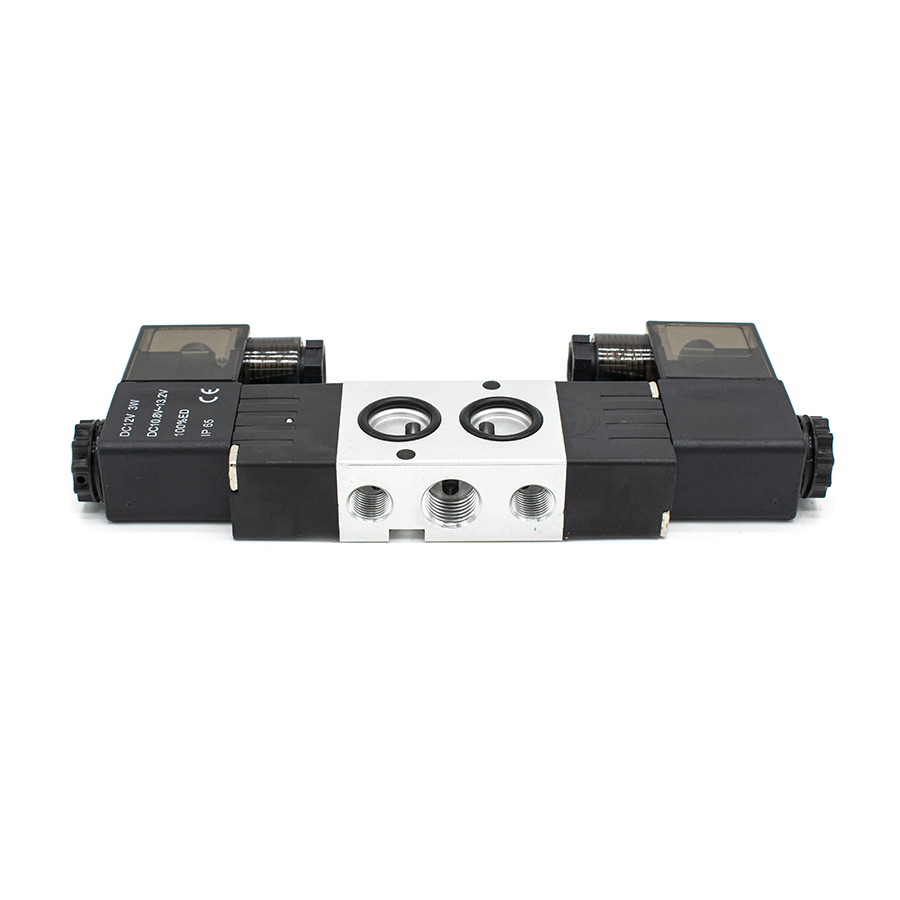

Техническое описание пневмораспределителя 4M220-08 DC12V
Пневматический распределитель серии 4M220-08 представляет собой пятилинейный двухпозиционный (5/2) бистабильный клапан с двухсторонним электропневматическим управлением. Устройство спроектировано для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция соответствует стандарту ГОСТ 31061-2011 в части требований к пневматическим приводам и устройствам управления.
Конструктивные особенности и принцип работы
Распределитель оснащен двумя электромагнитными катушками, что обеспечивает фиксацию рабочего положения золотника при подаче кратковременного импульса напряжения (бистабильный режим). Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес. Выходной интерфейс выполнен по стандарту NAMUR (18 мм), что позволяет производить прямой монтаж на пневмоприводы дисковых затворов и шаровых кранов.
Технические характеристики:
- Тип управления: Электропневматическое (двухстороннее);
- Схема функционирования: 5/2 (пятилинейный, двухпозиционный);
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 40 мкм согласно ГОСТ 17433-80;
- Рабочее давление: 0.15 – 0.8 МПа (максимальное статическое давление до 1.2 МПа);
- Температурный диапазон: от -20 °C до +70 °C;
- Пропускная способность: Присоединительные порты G1/4" (вход), G1/8" (выхлоп);
- Электрические параметры: Напряжение питания 12V DC, потребляемая мощность 3W;
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение);
- Динамические характеристики: Максимальная частота срабатывания — 5 Гц, время отклика — 0.05 сек.
Изделие соответствует техническим регламентам безопасности и эксплуатационным нормам ГОСТ 12.2.101-84.
