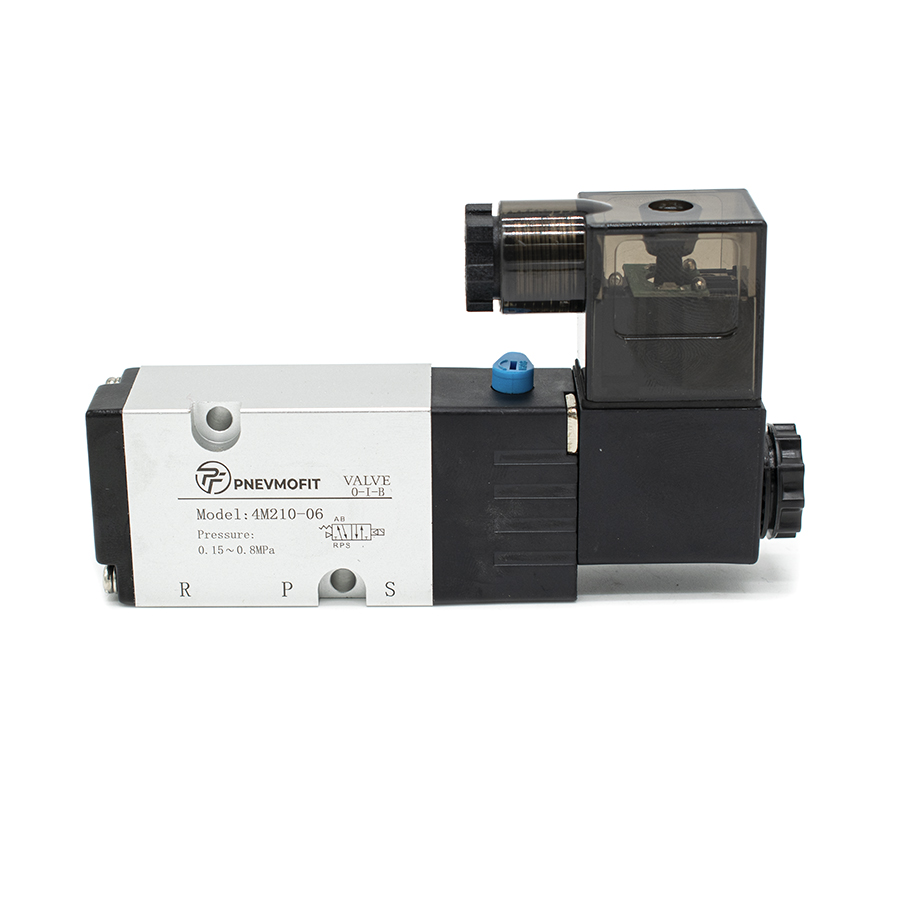

Техническое описание пневмораспределителя 4M210-06 DC12V
Пневмораспределитель серии 4M210-06 с электропневматическим управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) и функционирует в моностабильном режиме с пружинным возвратом в исходное состояние.
Конструкция распределителя соответствует стандартам ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84, обеспечивая высокую надежность в тяжелых эксплуатационных условиях. Присоединительная поверхность выполнена согласно стандарту NAMUR (стыковой монтаж), что позволяет устанавливать устройство непосредственно на пневмоприводы запорной арматуры.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: золотниковый, с пилотным управлением.
- Рабочая среда: подготовленный сжатый воздух согласно ГОСТ 17433-80 (класс чистоты не ниже 10), с тонкостью фильтрации 40 мкм.
- Давление: номинальное рабочее давление составляет 0.15–0.8 МПа, выдерживаемое пиковое давление до 1.2 МПа.
- Электромагнитная катушка: питание DC 12V, потребляемая мощность 3W. Класс изоляции соответствует IP65 по ГОСТ 14254-2015.
- Температурный диапазон: устойчивая работа в интервале от -20 °C до +70 °C.
- Динамические показатели: максимальная частота срабатывания — 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Корпус изделия изготовлен из анодированного алюминиевого сплава, что гарантирует коррозионную стойкость и малую инерционность подвижных частей. Резьбовые порты G1/8" обеспечивают герметичное соединение с пневмолиниями.
