Техническое описание пневмораспределителя 4V220-08

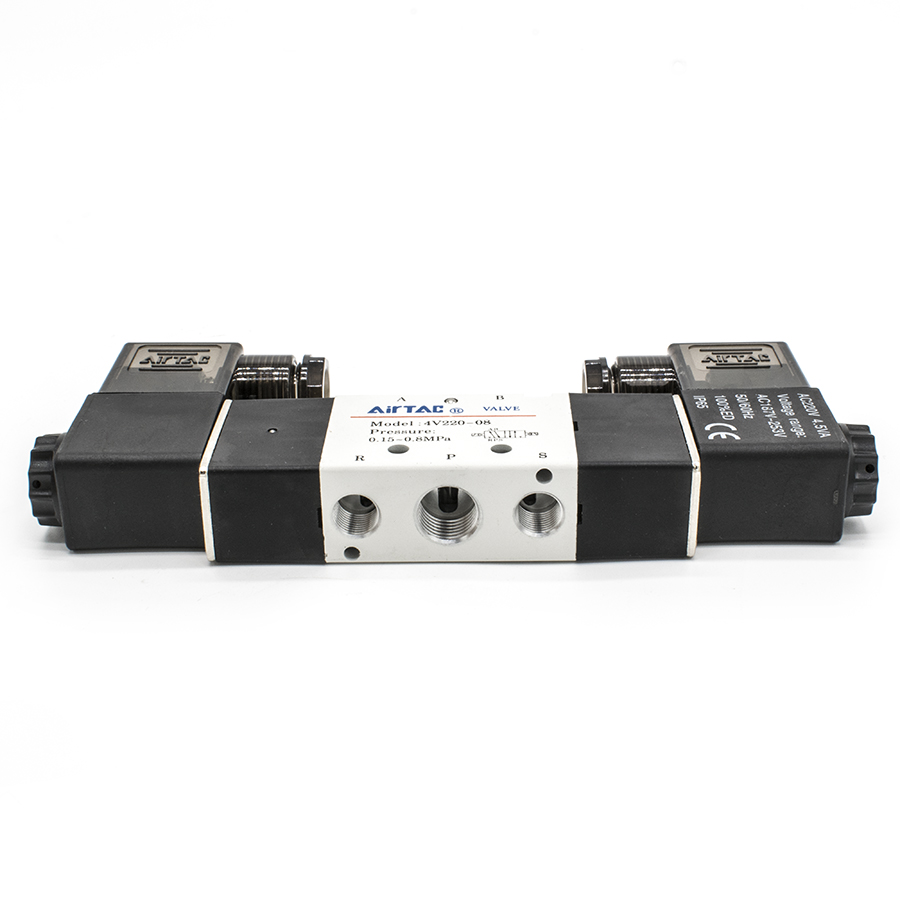

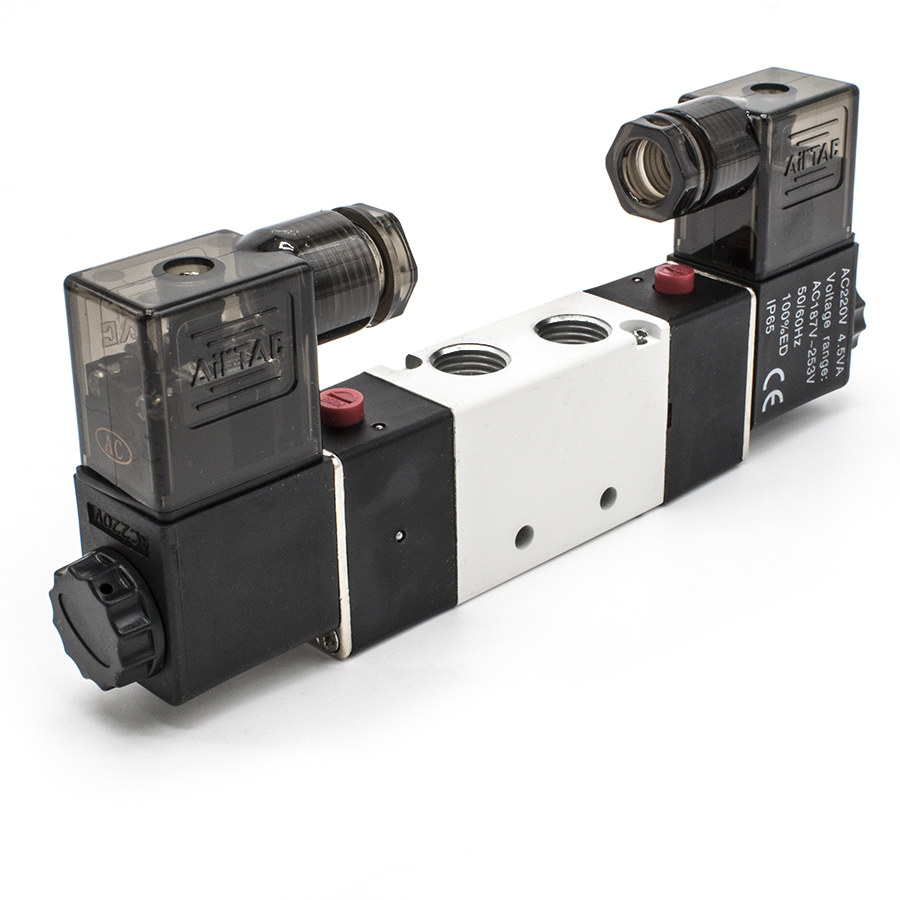

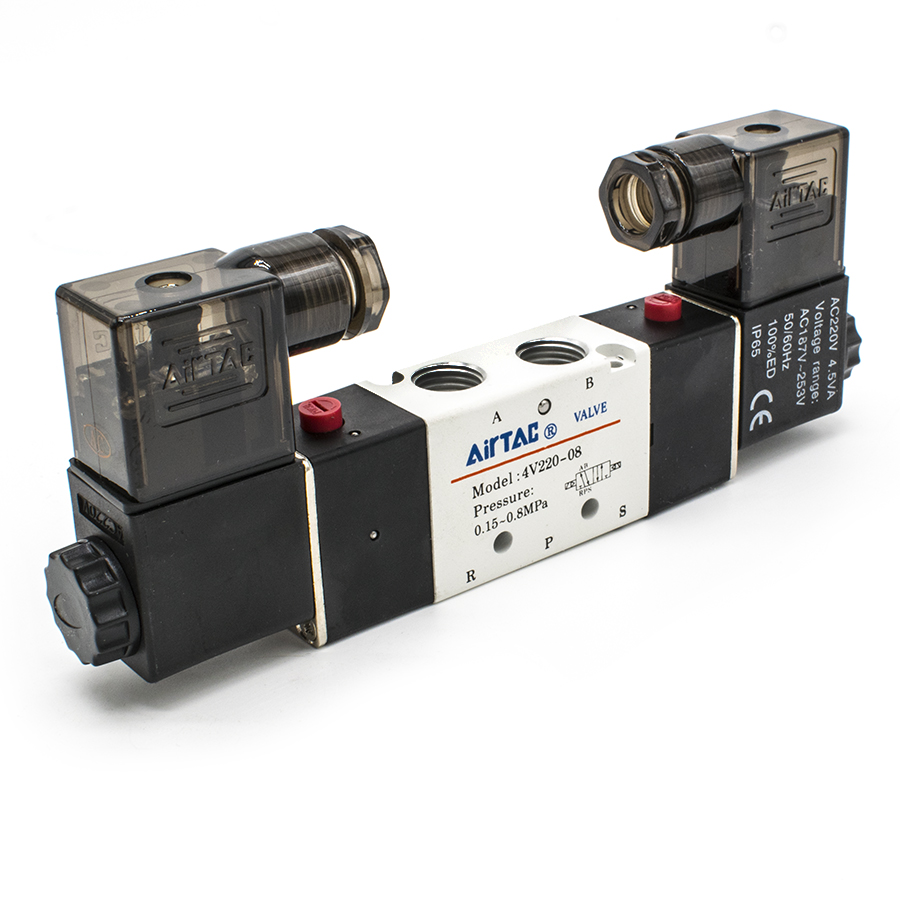

Пневмораспределитель серии 4V220-08 представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан бистабильного типа с двухсторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция выполнена по золотниковому типу с пилотным управлением, что обеспечивает высокую надежность и точность срабатывания при минимальном энергопотреблении.
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Распределитель соответствует требованиям ГОСТ 31062-2011 (Пневмоприводы. Общие методы испытаний и характеристики) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем. Класс защиты электромагнитных катушек — IP65, что допускает эксплуатацию в условиях воздействия пыли и водяных струй.
Технические параметры:
- Рабочая среда: сжатый воздух, очищенный до 40 мкм (согласно ГОСТ 17433-80).
- Режим работы: бистабильный (с фиксацией положения при кратковременной подаче импульса).
- Диапазон рабочего давления: 0.15–0.8 МПа (1.5–8 Бар).
- Температурный диапазон: от -20 °C до +70 °C.
- Максимальная частота срабатывания: 5 циклов в секунду (5 Гц).
- Присоединительная резьба: вход/выход — G1/4", выхлоп — G1/8".
