Техническое описание пневмораспределителя 4V120-06B

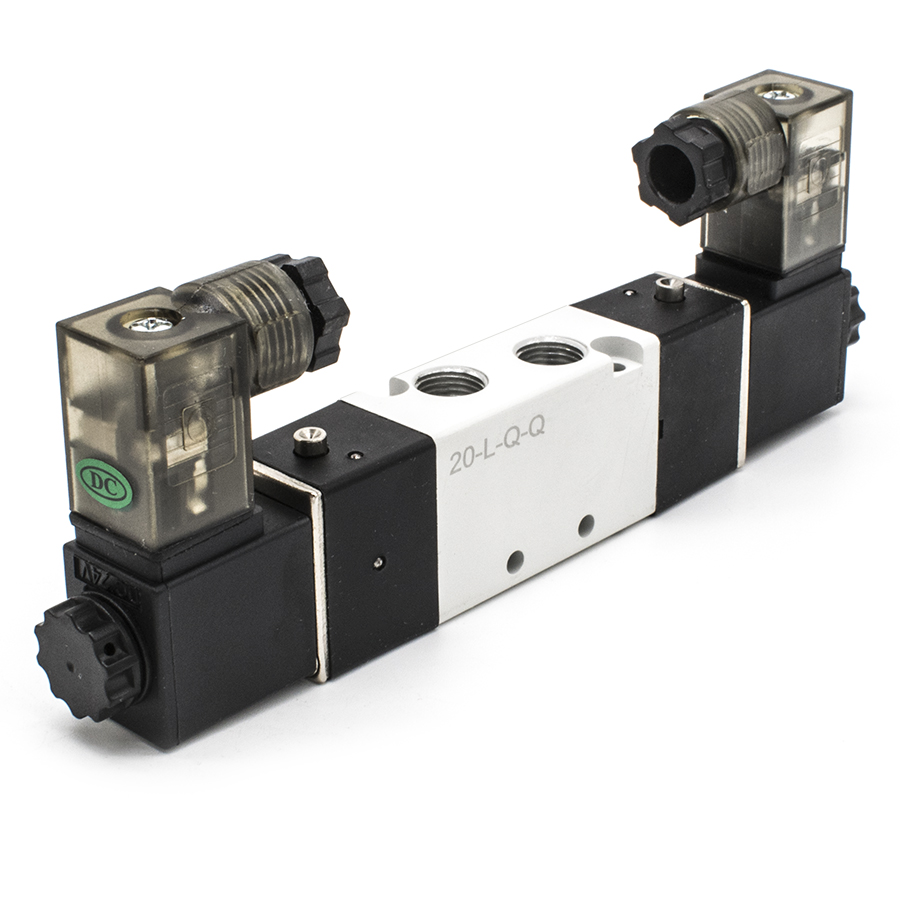

Пневмораспределитель серии 4V модели 120-06B представляет собой устройство с двухсторонним электромагнитным (пилотным) управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая фиксацию рабочего положения при кратковременной подаче электрического сигнала на катушку.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Управление: Оснащено двумя электромагнитными катушками (DC24V) с классом защиты IP65, что позволяет эксплуатировать устройство в условиях повышенной влажности и запыленности.
- Рабочая среда: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа с распыленным маслом или без него.
- Режим работы: Максимальная частота циклов составляет 5 Гц. Стабильная работа гарантирована в диапазоне давлений от 1.5 до 8 Бар.
- Стандартизация: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) в части герметичности и устойчивости к климатическим воздействиям.
Технические параметры:
- Присоединительная резьба (вход/выход/выхлоп): G1/8";
- Диапазон рабочих температур: от -20 °C до +70 °C;
- Допустимое отклонение напряжения питания: ±10%;
- Тип монтажа: трубный или на плиту (манифольд).
