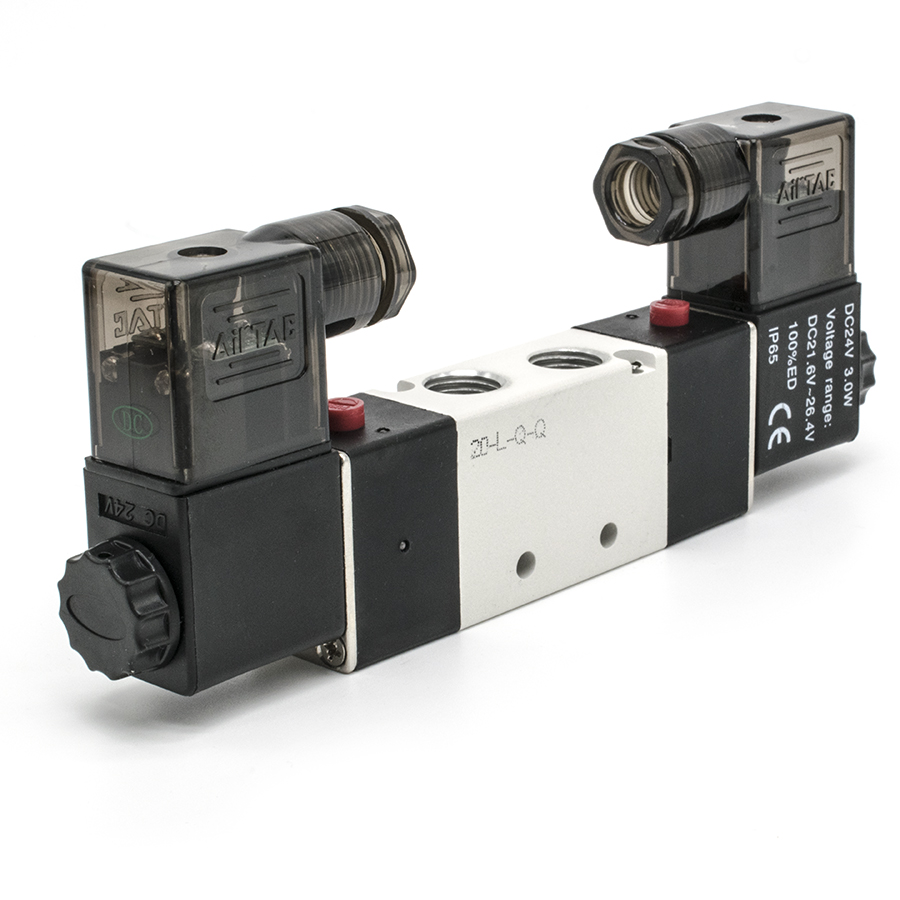

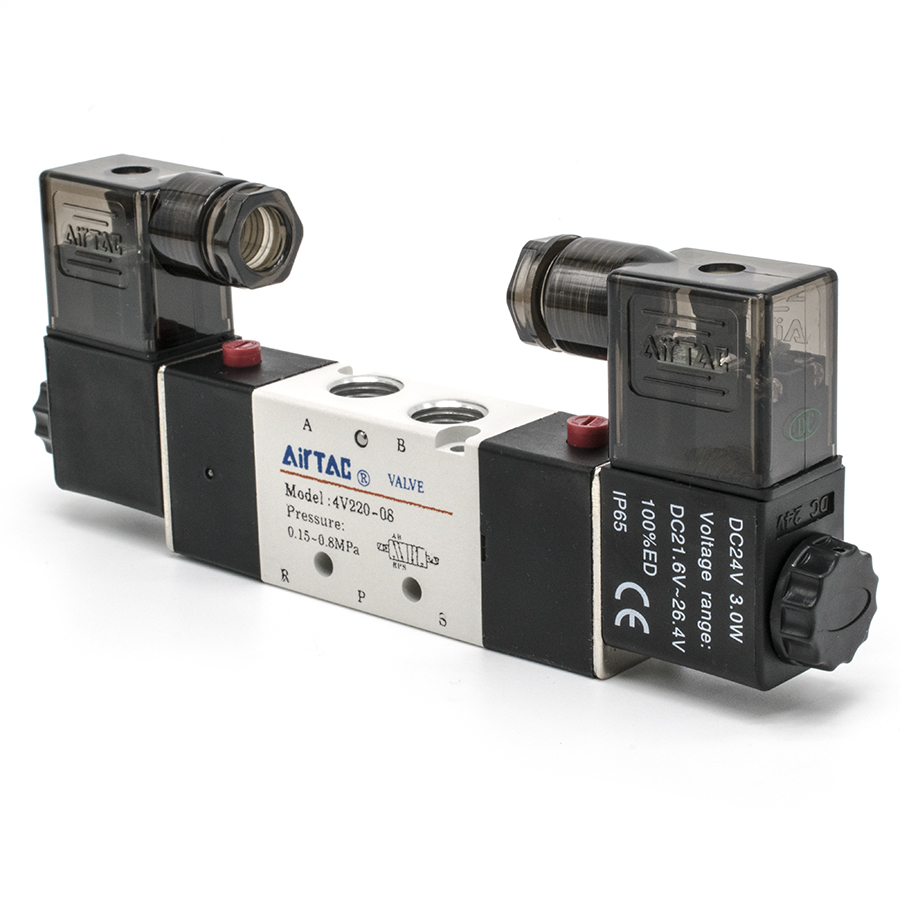

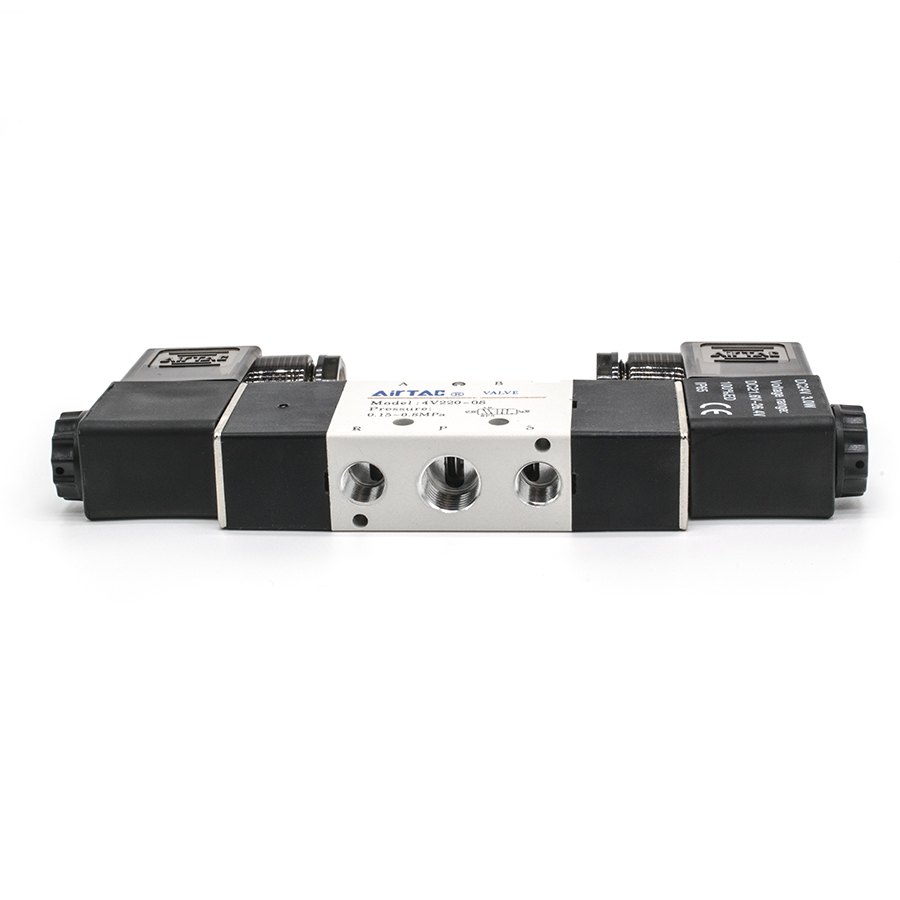

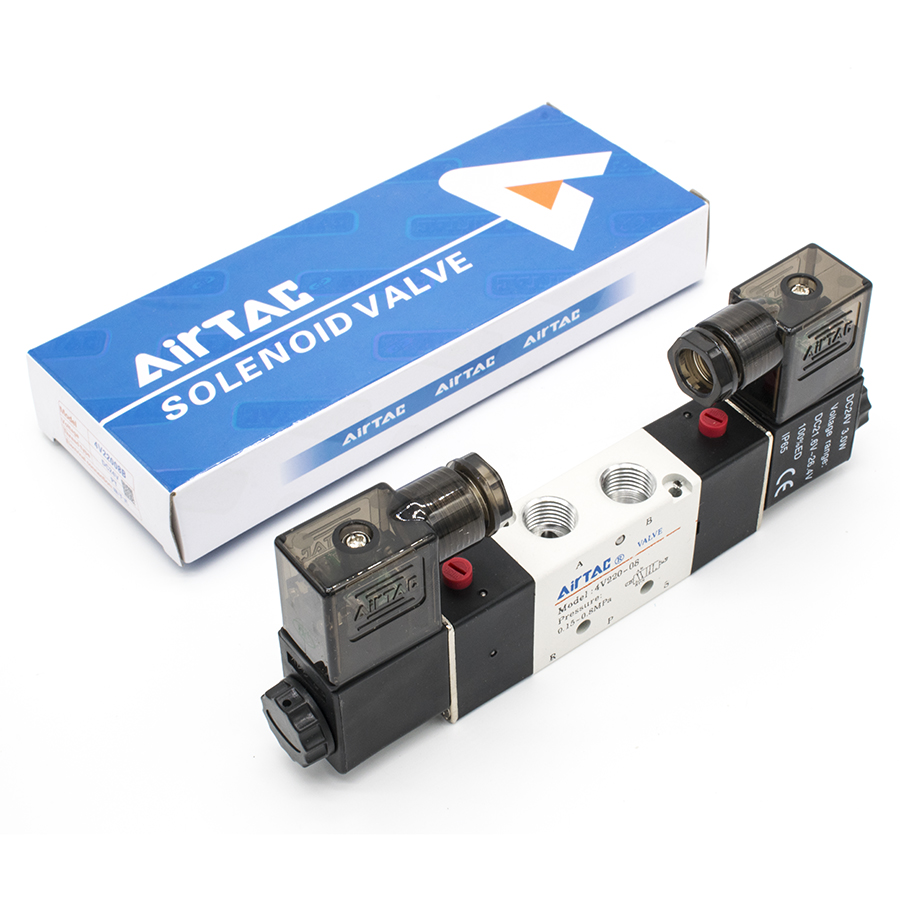

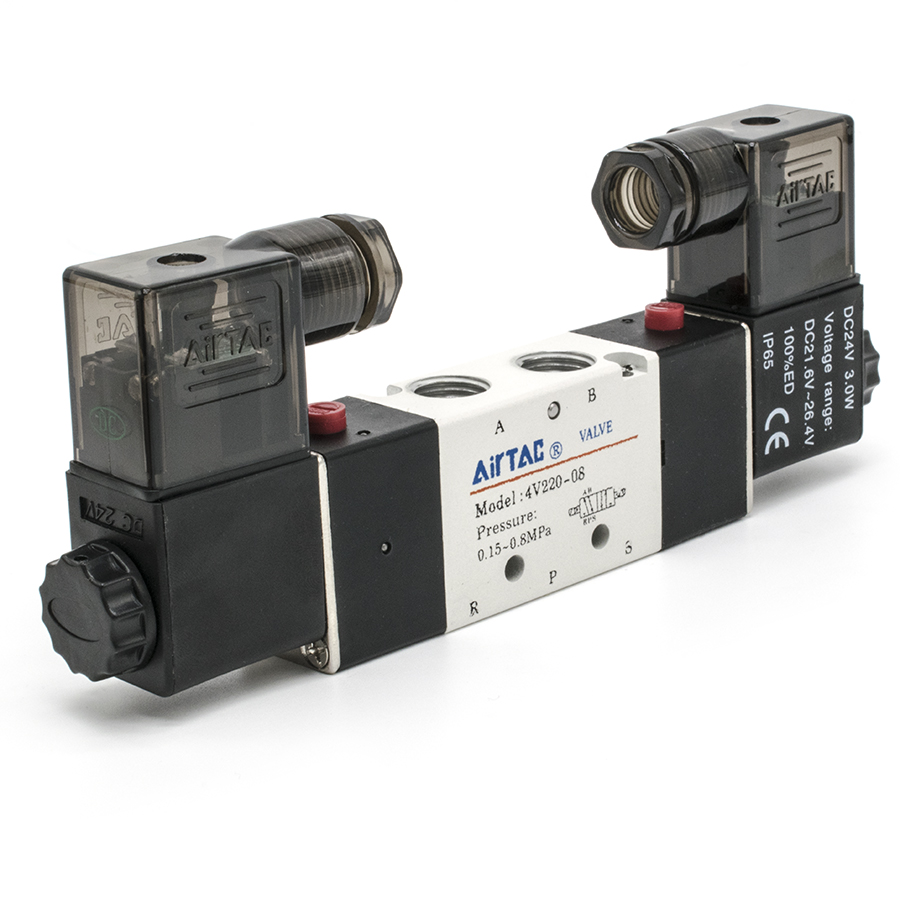

Техническое описание пневмораспределителя 4V220-08B
Пневмораспределитель серии 4V представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан бистабильного типа с двухсторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа обеспечивает высокую надежность и точность переключения рабочих каналов.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Управление: Осуществляется посредством двух электромагнитных катушек (соленоидов) с напряжением питания 24V DC.
- Степень защиты: Соответствует стандарту IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Режим работы: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 15150-69 (исполнение по климатическим условиям) и ГОСТ 12.2.101-84 (безопасность пневматических приводов и систем управления).
