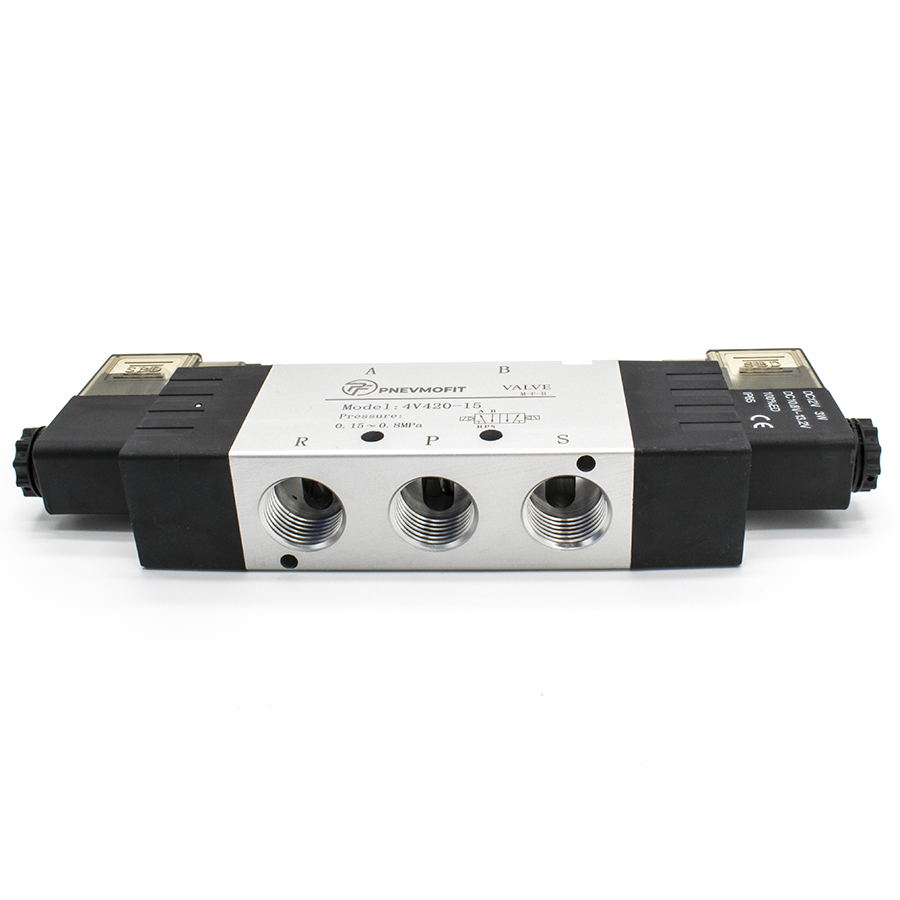

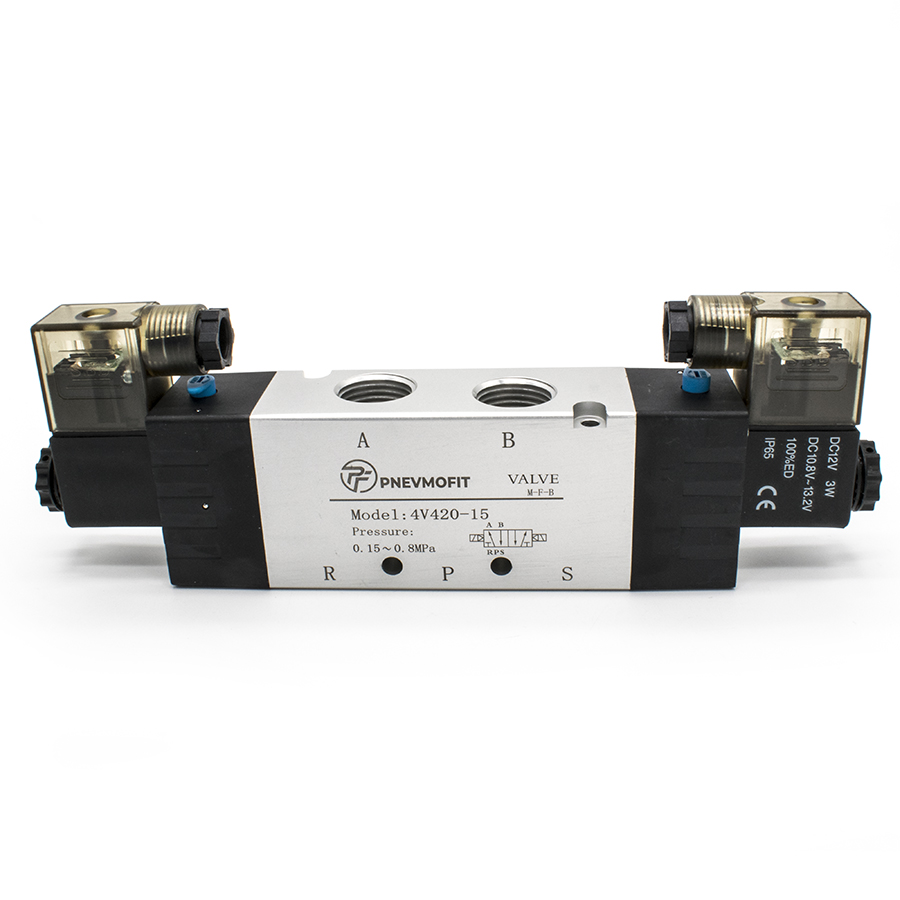

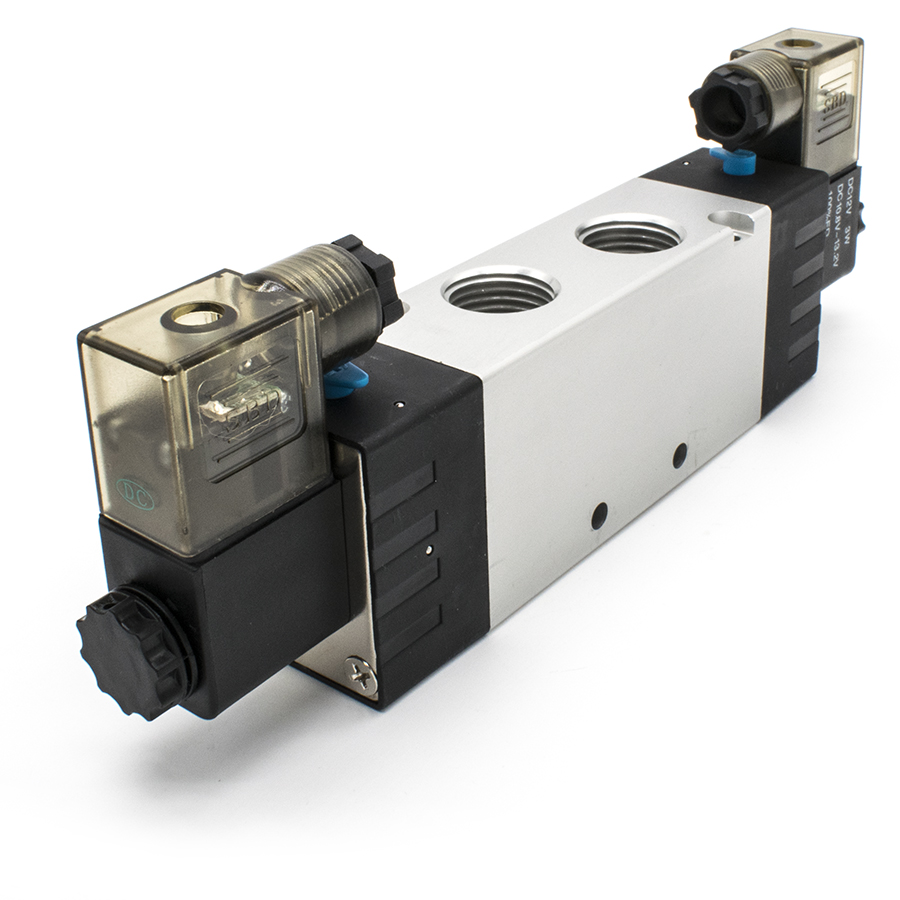

Техническое описание пневмораспределителя 4V420-15 DC12V
Пневмораспределитель серии 4V420-15 представляет собой пятилинейный двухпозиционный (5/2) бистабильный золотниковый клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция распределителя соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: Бистабильный (с фиксацией положения), переключение осуществляется подачей кратковременного электрического импульса на одну из двух катушек.
- Корпус: Выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Пилотное управление: Внутреннее электропневматическое управление позволяет минимизировать потребляемую мощность электромагнитов (3.0 Вт).
- Степень защиты: Соответствует классу IP65 согласно ГОСТ 14254-2015, что гарантирует пыленепроницаемость и защиту от водяных струй.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с подачей смазки (распыленное масло), так и без нее.
Технические регламенты:
Изделие спроектировано с учетом норм ГОСТ 18460-91, определяющих общие технические требования к пневматическим приводам и устройствам управления.
