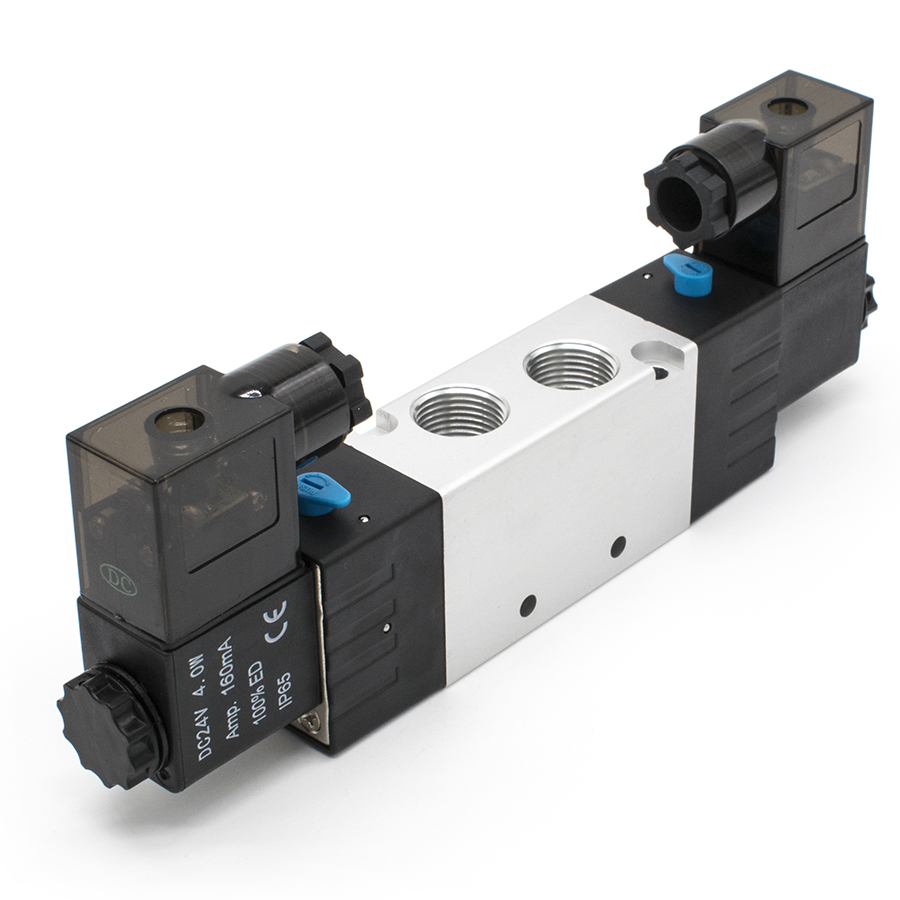

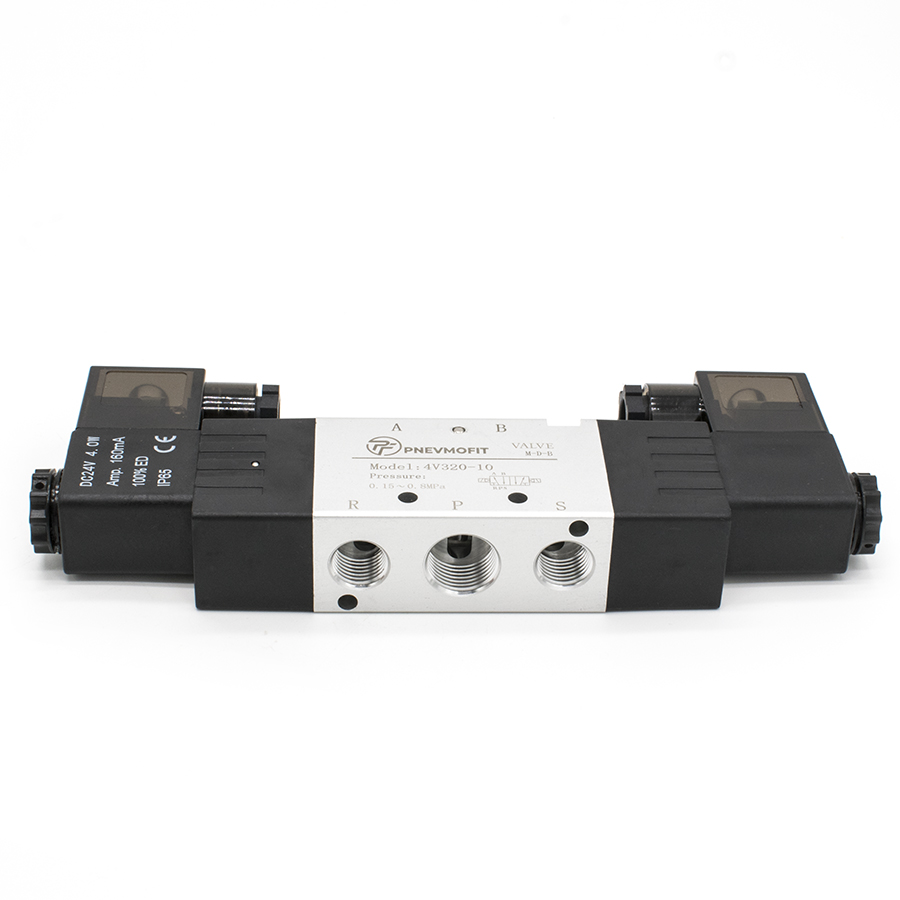

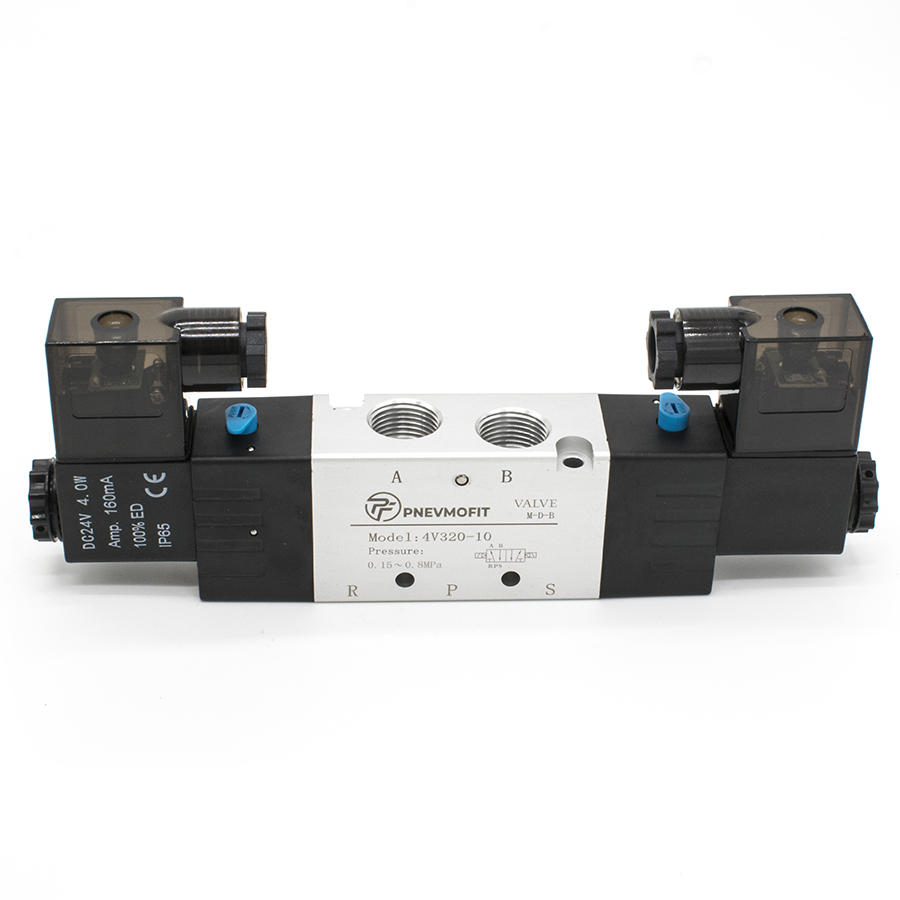

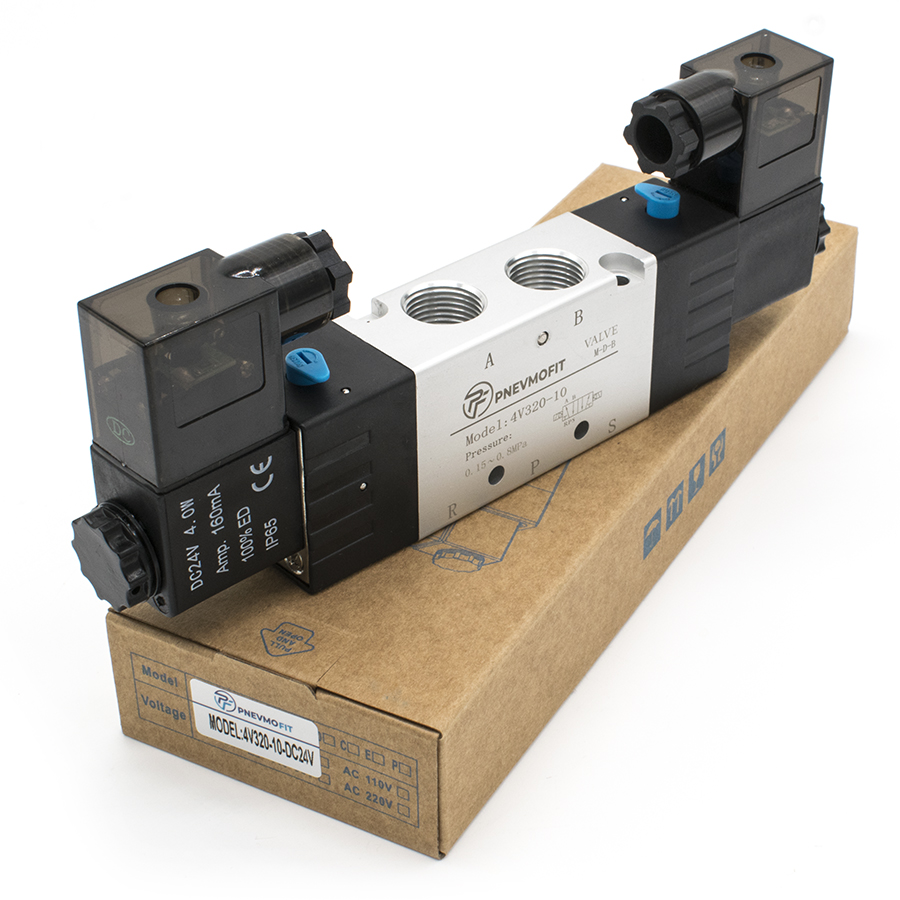

Техническое описание пневмораспределителя 4V320-10 DC24V
Пневмораспределитель серии 4V320-10 с двухсторонним электромагнитным управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая надежное переключение между рабочими портами при подаче электрического сигнала на соответствующие катушки.
Конструктивное исполнение соответствует требованиям ГОСТ 15150-69 в части стойкости к климатическим воздействиям и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов. Корпус изделия выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность при эксплуатации в условиях интенсивных циклов срабатывания.
Технические характеристики и эксплуатационные параметры:
- Тип управления: Электропневматическое (двухстороннее);
- Рабочая среда: Сжатый воздух, очищенный до 40 мкм (согласно ГОСТ 17433-80);
- Рабочее давление: 0.15–0.8 МПа (максимально допустимое 1.2 МПа);
- Пропускная способность: Эффективная площадь сечения 25 мм² (Cv=1.40);
- Электрические параметры: Напряжение питания DC 24V, потребляемая мощность 3.0 Вт;
- Класс защиты: IP65, что обеспечивает пыленепроницаемость и защиту от водяных струй;
- Присоединительные резьбы: Вход/Выход G3/8", Выхлоп G1/4";
- Температурный диапазон: от −20 до +70°C.
Данный распределитель отличается высокой частотой срабатывания (до 5 циклов в секунду) и минимальным временем отклика (0.05 сек), что позволяет интегрировать его в высокопроизводительные автоматизированные линии.
