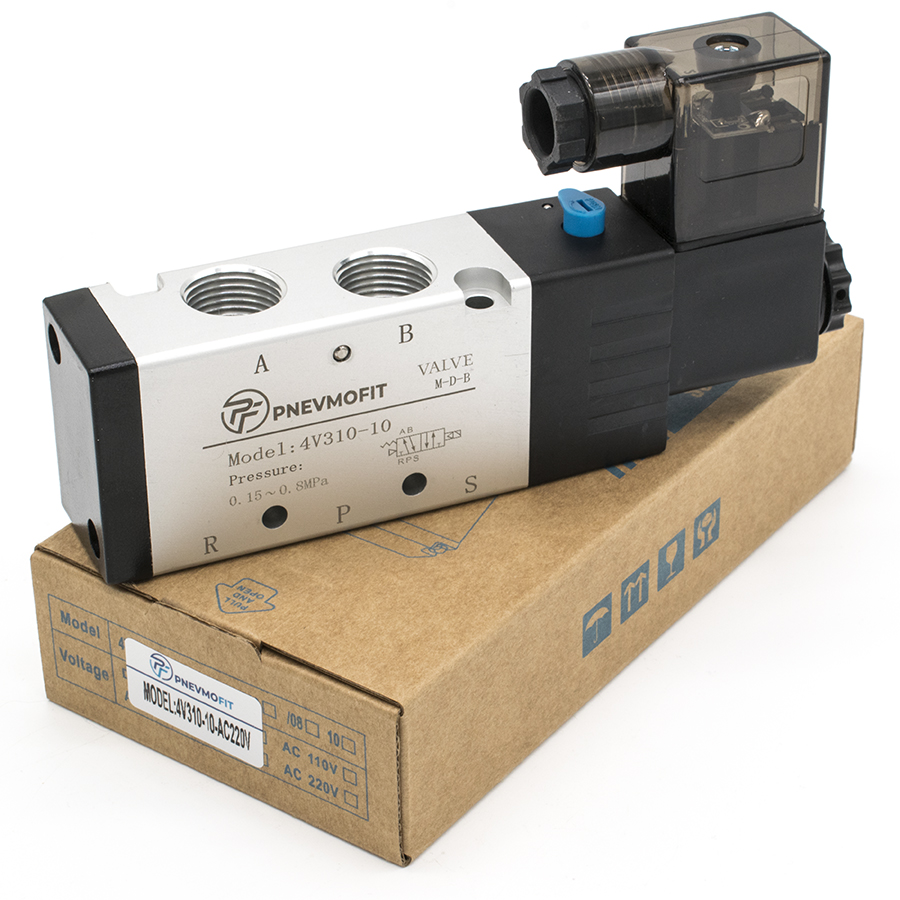

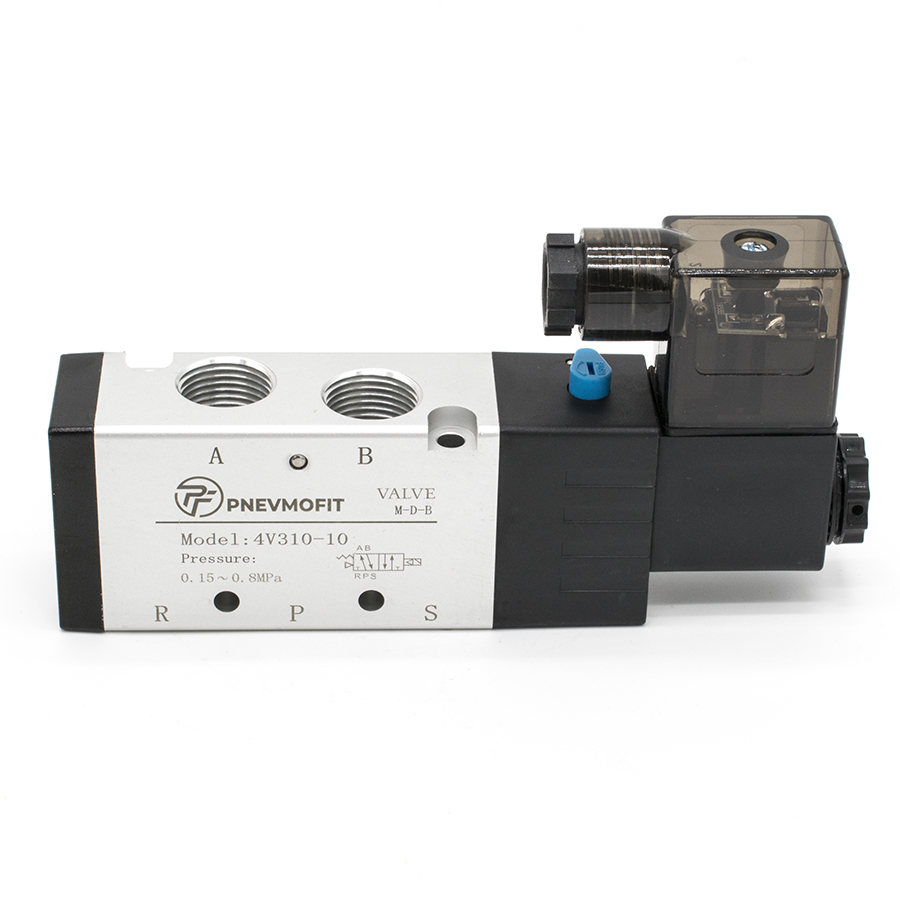

Техническое описание пневмораспределителя 4V310-10 AC220V
Пневмораспределитель серии 4V представляет собой пятилинейный двухпозиционный (5/2) моностабильный клапан с электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция распределителя соответствует требованиям ГОСТ 31065-2002, что гарантирует надежность и совместимость с элементами пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Тип управления: Одностороннее электромагнитное управление с пружинным возвратом золотника в исходное состояние.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.

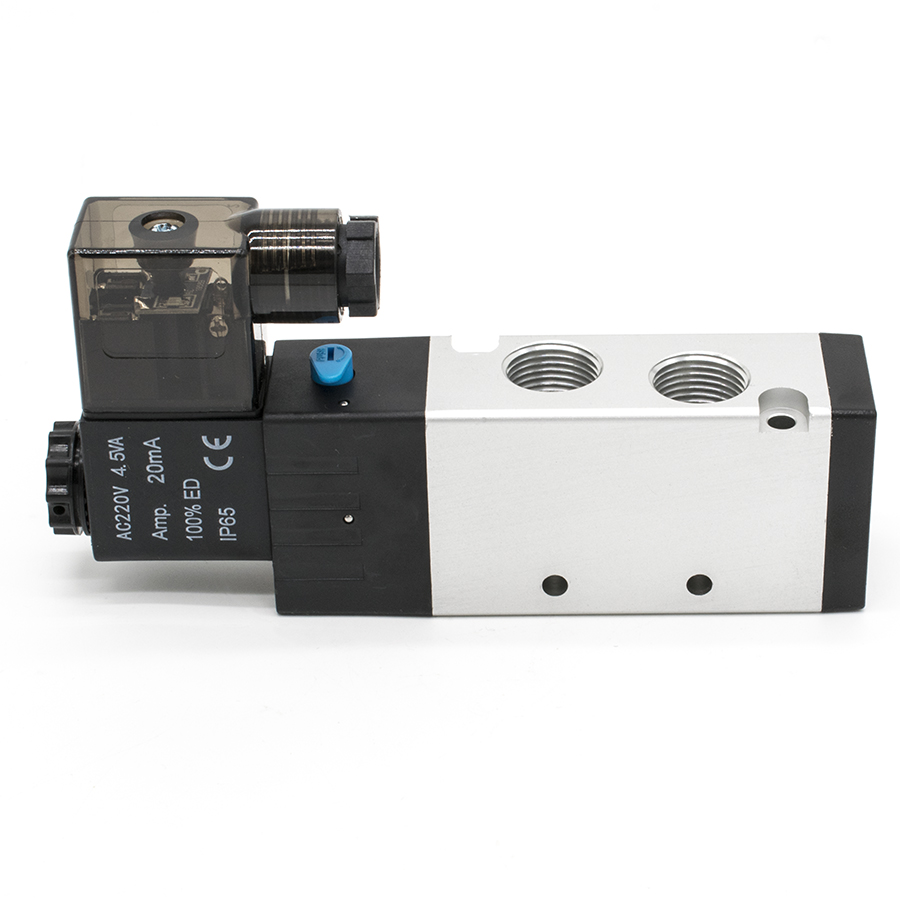

- Электромагнитная катушка: Рассчитана на переменный ток AC220V с допустимым отклонением напряжения ±10%. Класс защиты IP65 обеспечивает пыле- и влагозащищенность узла управления.
- Рабочая среда: Сжатый воздух, очищенный до степени фильтрации не менее 40 мкм. Допускается работа с содержанием масляного тумана.
- Динамические характеристики: Высокое быстродействие (минимальное время срабатывания 0.05 с) и частота циклов до 5 Гц позволяют использовать распределитель в высокопроизводительных автоматизированных линиях.
Технические параметры:
- Рабочее давление: 0.15–0.8 МПа (1.5–8 Бар).
- Максимальное испытательное давление: 1.2 МПа (12 Бар).
- Эффективная площадь сечения: 25 мм² (коэффициент пропускной способности CV=1.40).

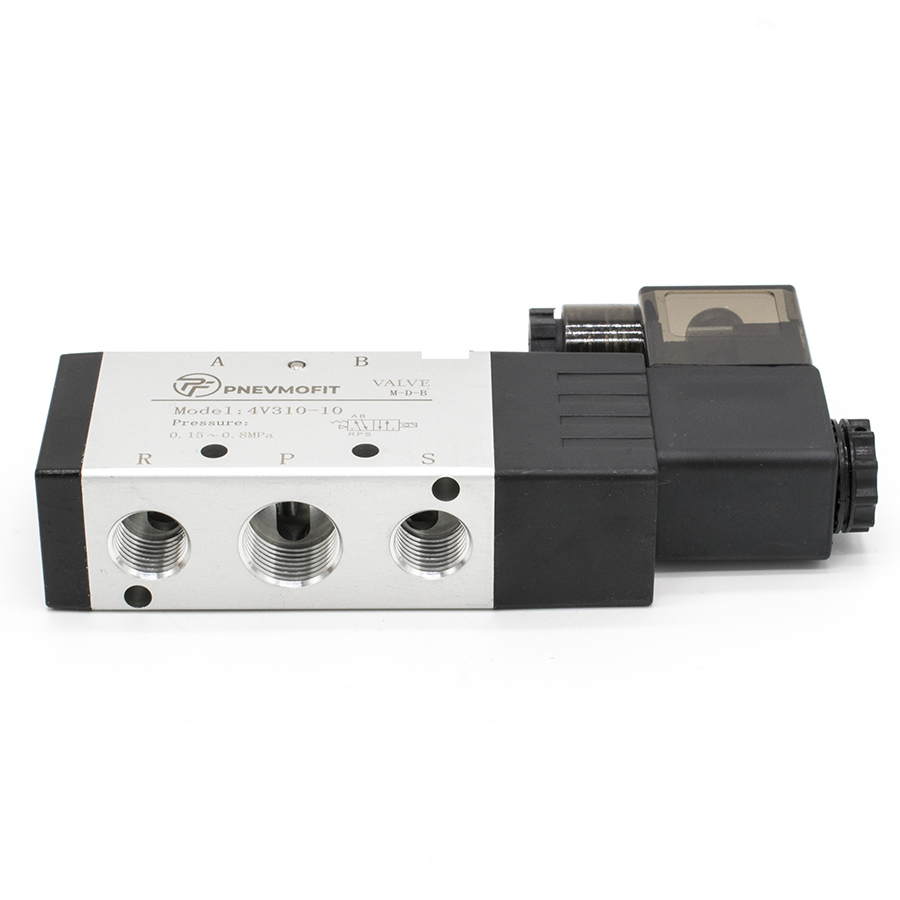

- Присоединительные порты: Вход/Выход — G3/8", Выхлоп — G1/4".
- Температурный диапазон эксплуатации: от -20°C до +70°C.
