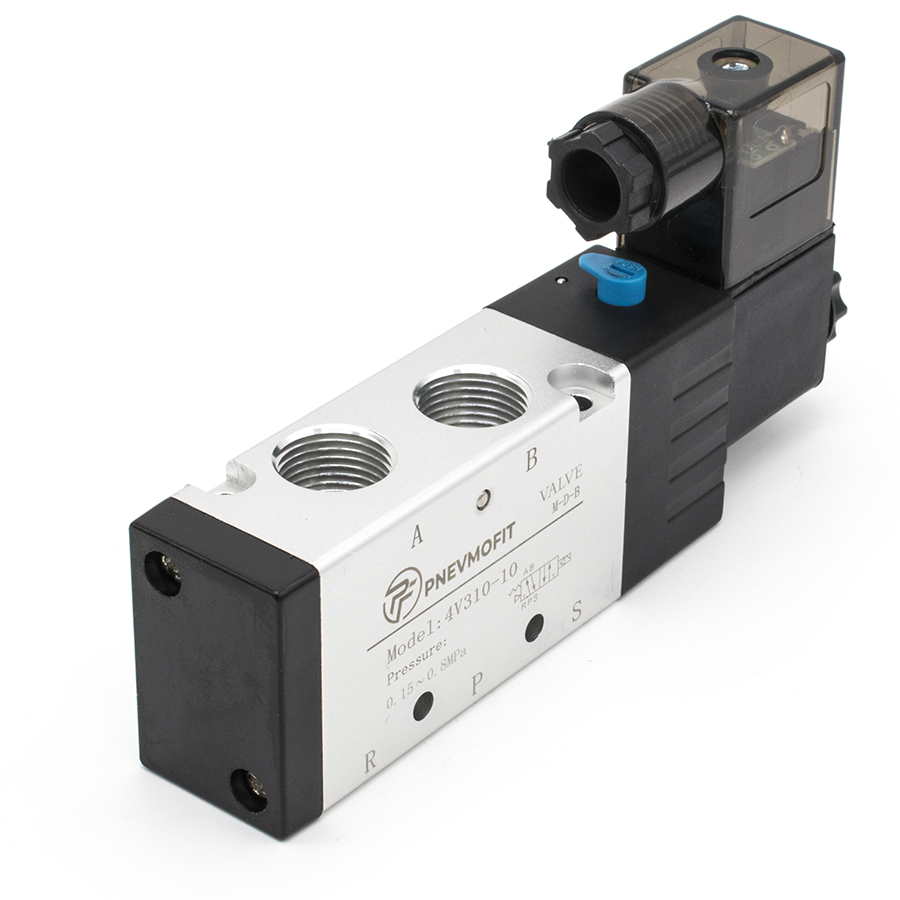

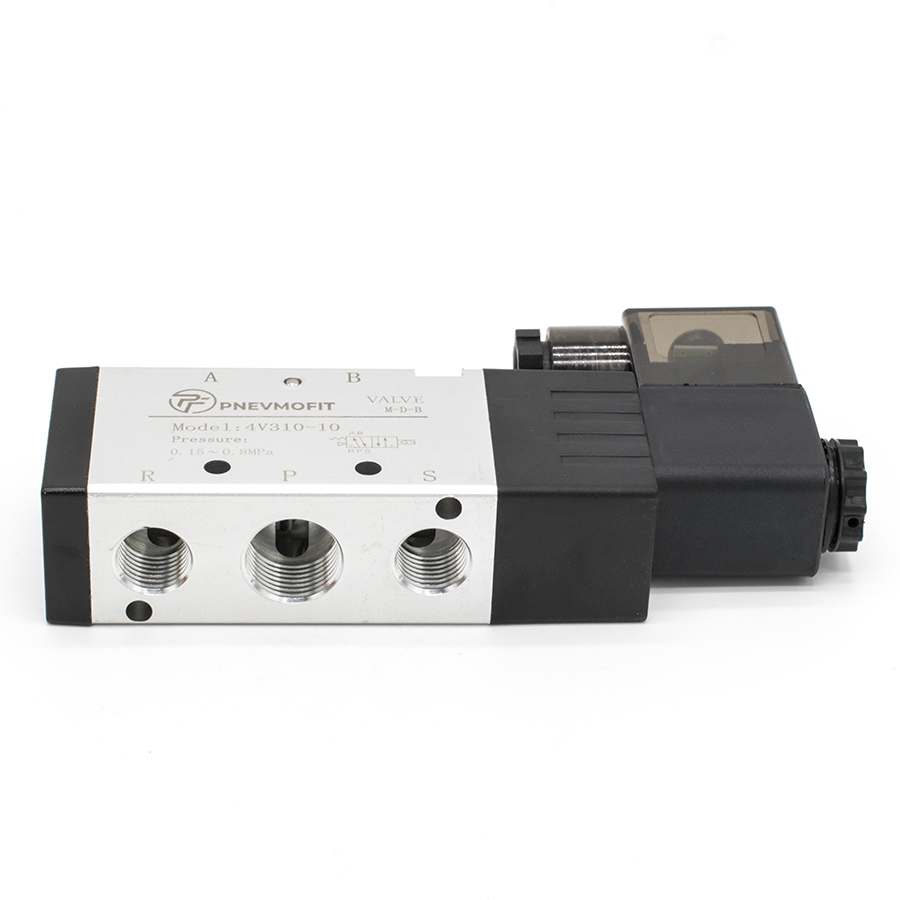

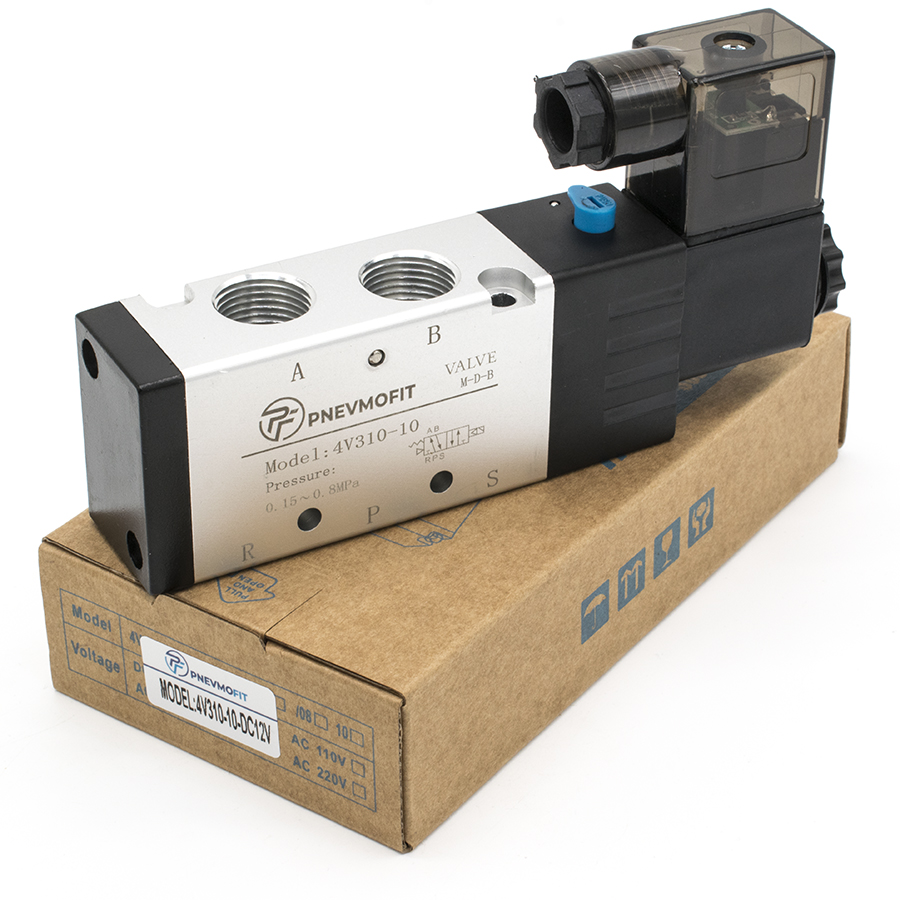

Техническое описание пневмораспределителя 4V310-10 DC12V
Пневмораспределитель серии 4V310-10 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) и является моностабильным с пружинным возвратом в исходное состояние.
Конструкция распределителя базируется на золотниковом механизме с пилотным управлением, что обеспечивает высокую надежность и быстродействие при минимальном потреблении электроэнергии. Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по безопасности пневматических приводов.
Технические параметры и эксплуатационные характеристики:
- Тип распределителя: линейный, с электромагнитным управлением;
- Рабочая среда: сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 (тонкость фильтрации 40 мкм);
- Пропускная способность: эффективная площадь сечения 25 мм² (коэффициент CV=1.40);
- Давление: рабочее в диапазоне 0.15–0.8 МПа, максимальное испытательное до 1.2 МПа;
- Электрическая часть: катушка постоянного тока 12В с защитой класса IP65;
- Динамические характеристики: время срабатывания не более 0.05 сек, максимальная частота циклов — 5 Гц.
Монтаж устройства осуществляется на плиту или индивидуально, присоединительные резьбы выполнены согласно ГОСТ 6357-81.
