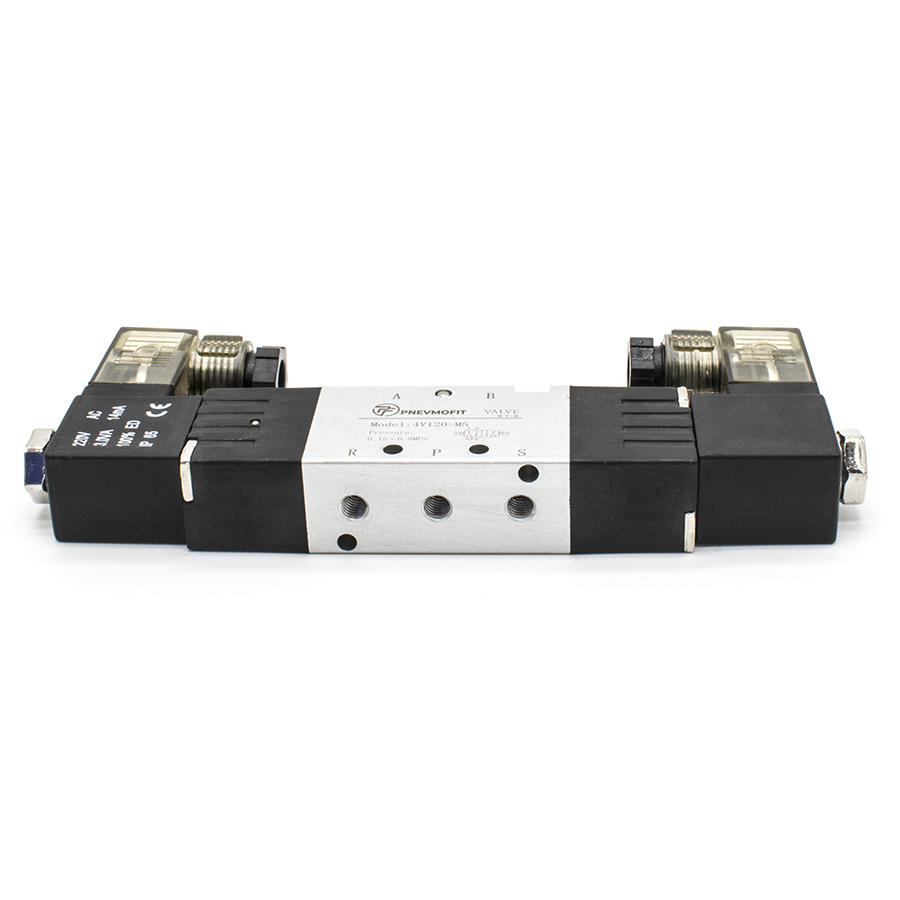

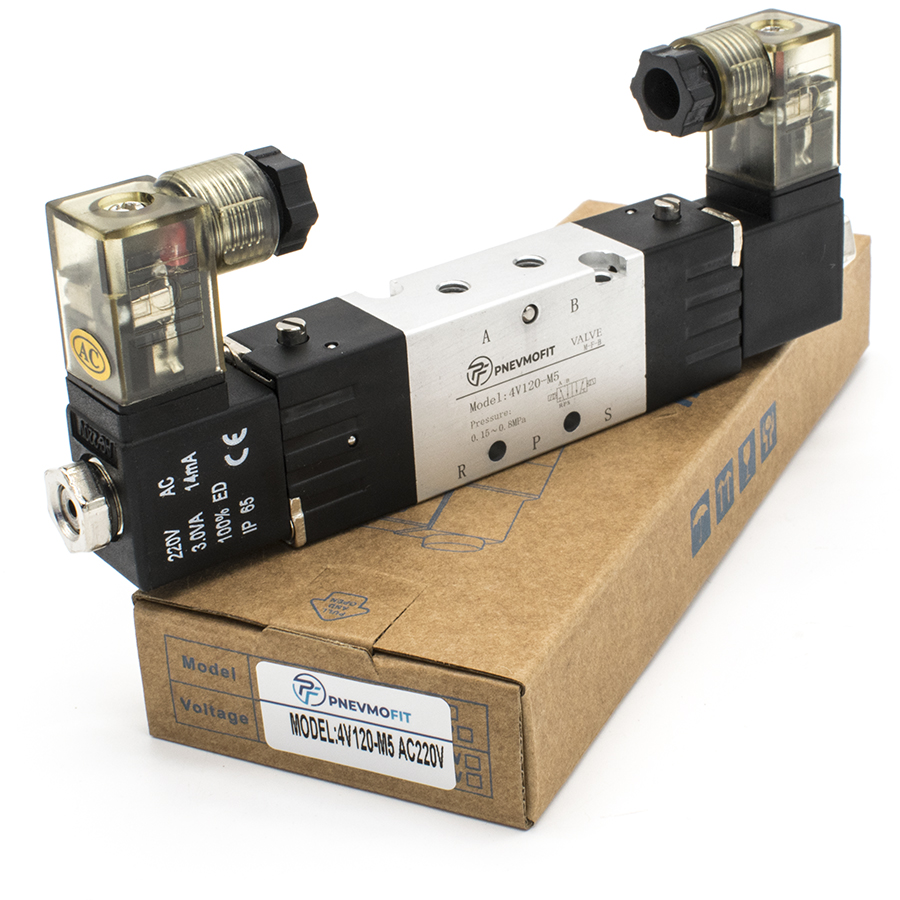

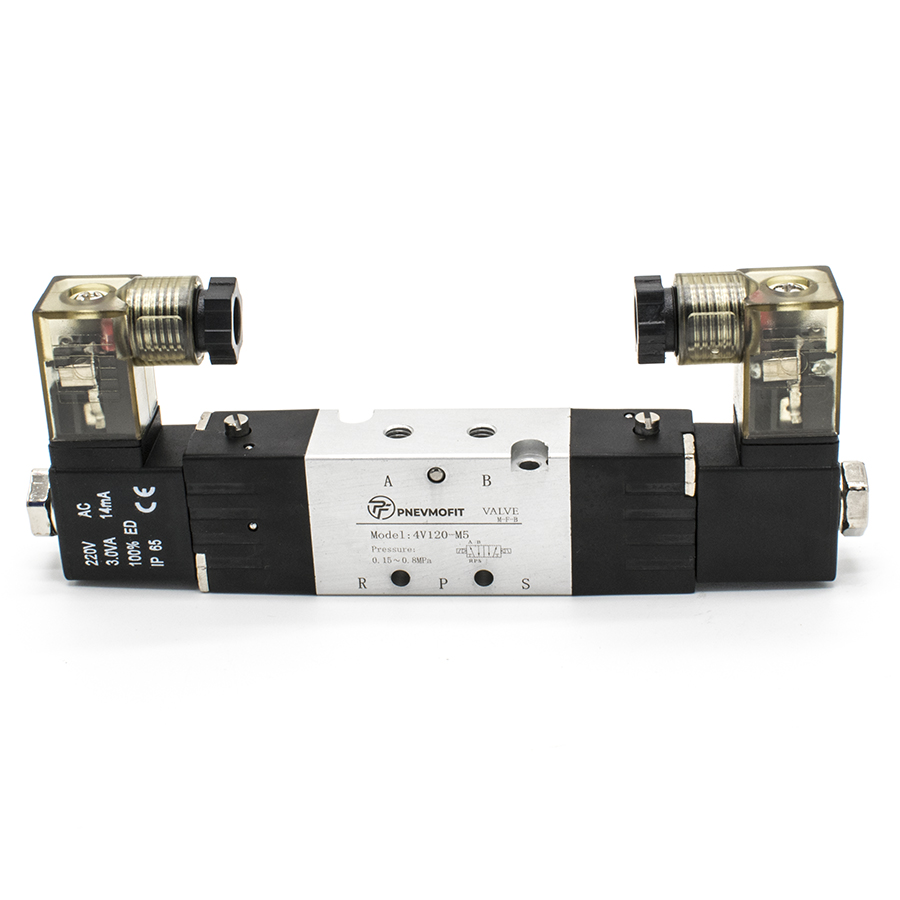

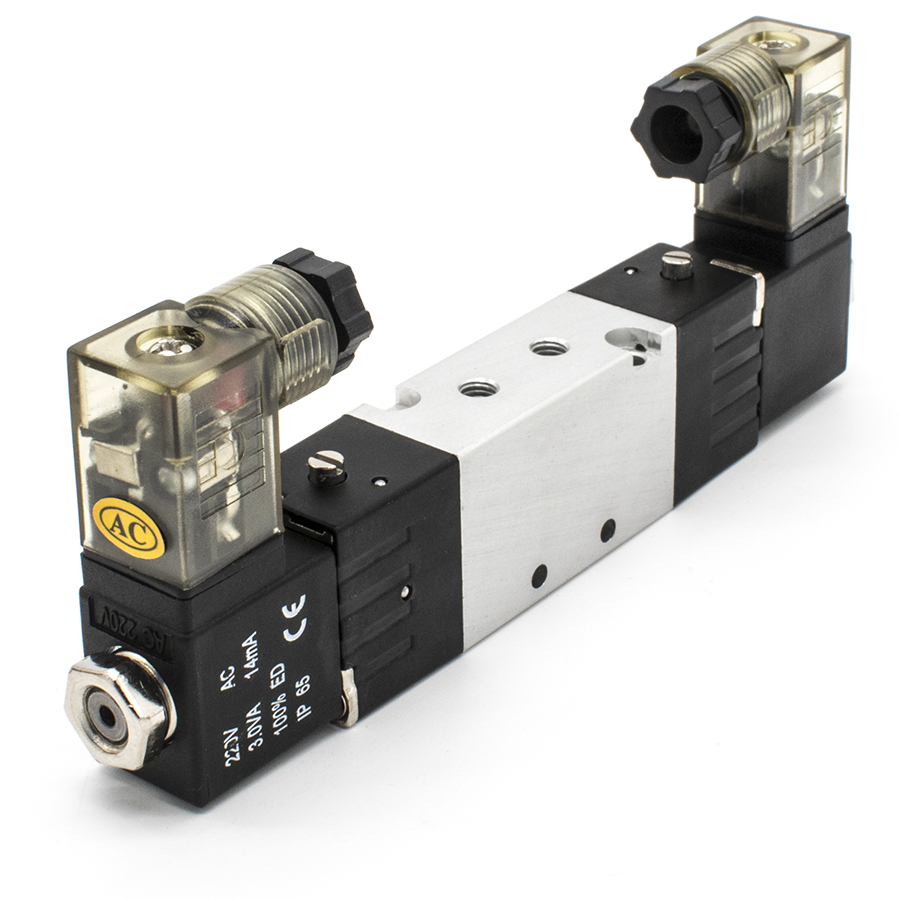

Техническое описание пневмораспределителя 4V120-M5 AC220V
Пневматический распределитель серии 4V120-M5 с двухсторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в исполнительных механизмах пневматических систем. Устройство функционирует по бистабильной рабочей схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая фиксацию положения золотника при подаче кратковременного электрического импульса на соответствующую катушку.
Конструктивное исполнение и технические характеристики изделия соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 28988-91 в части параметров давления и пропускной способности. Корпус выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность при эксплуатации в промышленных средах.
Основные технические параметры:
- Тип управления: электропневматическое (пилотное);
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80;
- Эффективное сечение: 12 мм², что соответствует коэффициенту пропускной способности CV=0.67;
- Электрическое подключение: переменный ток AC 220V с допустимым отклонением напряжения ±10%;
- Степень защиты: IP65 (пыленепроницаемость и защита от водяных струй);
- Климатическое исполнение: эксплуатация в диапазоне температур от -20 до +70°C.
Присоединительные порты имеют метрическую резьбу M5x0.8, обеспечивающую герметичность соединений при номинальном рабочем давлении до 0.8 МПа.
