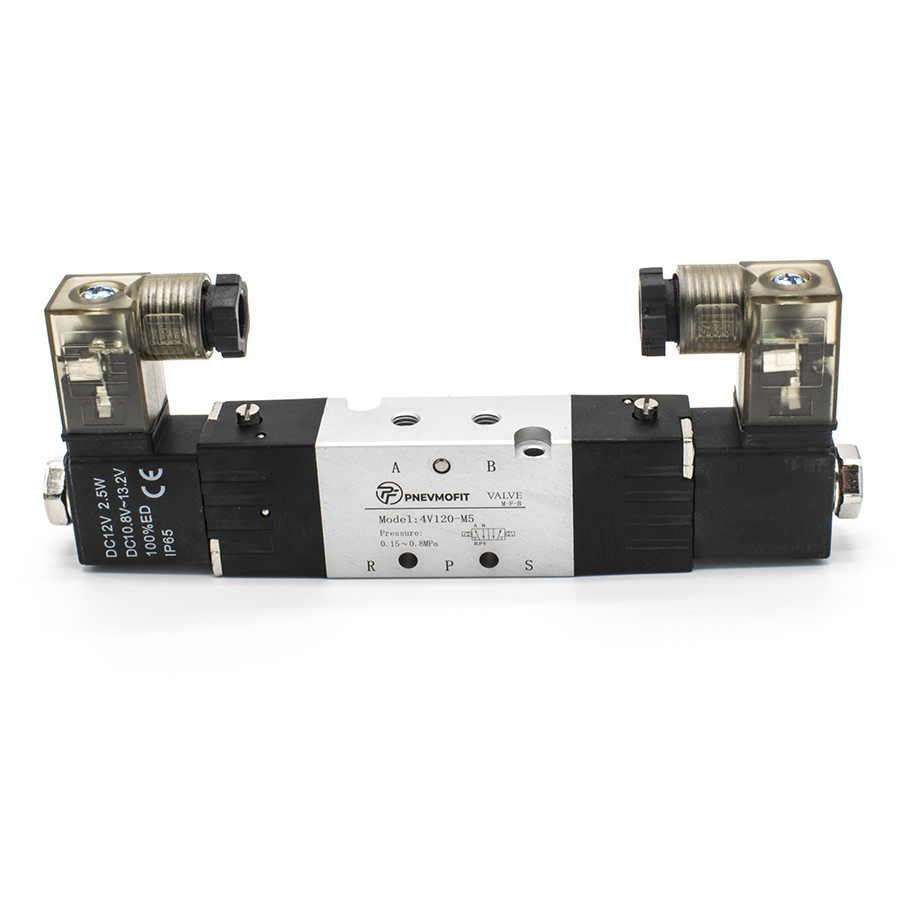

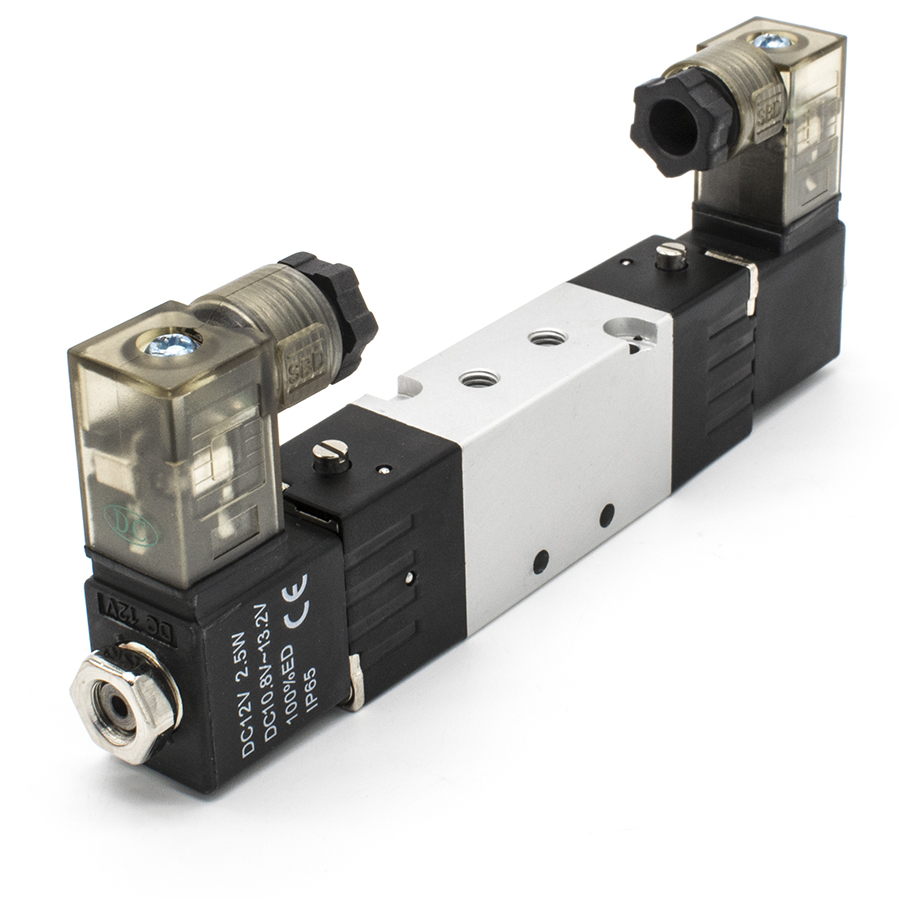

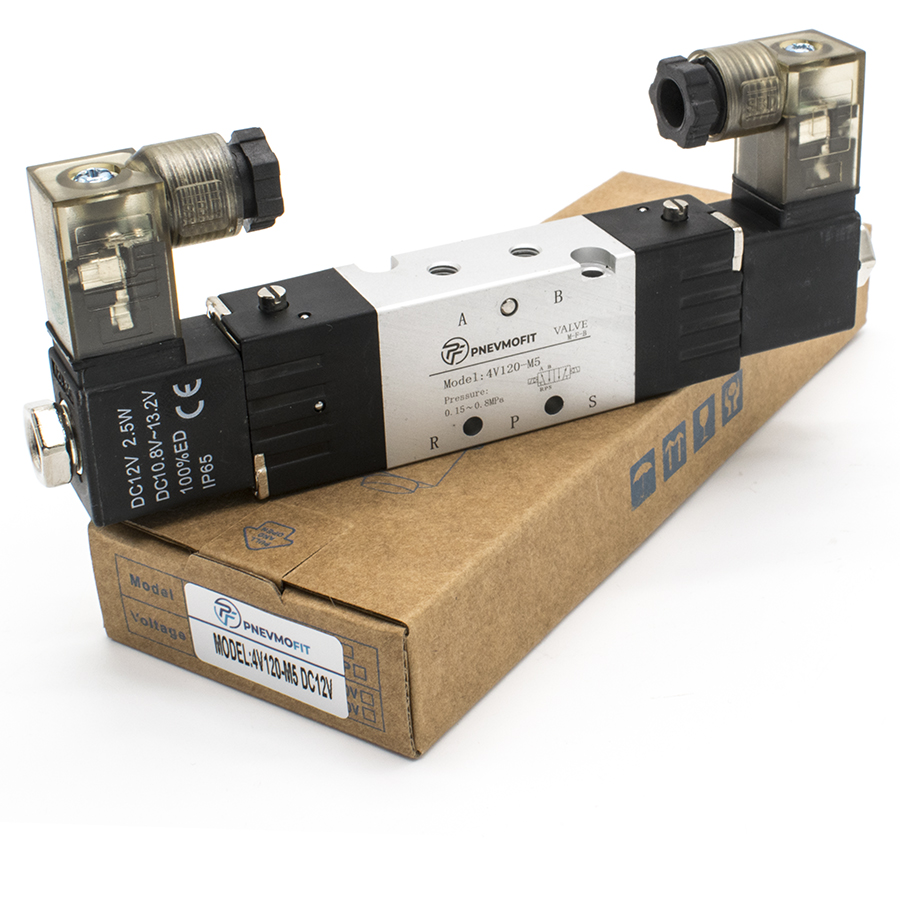

Техническое описание пневмораспределителя 4V120-M5 DC12V
Пневматический распределитель серии 4V120-M5 представляет собой устройство золотникового типа с двухсторонним электромагнитным (электропневматическим) управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Эксплуатация изделия должна соответствовать требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Распределитель имеет схему функционирования 5/2 (пятилинейный, двухпозиционный) и является бистабильным устройством: переключение и фиксация положения золотника осуществляются при подаче кратковременного электрического импульса на соответствующую катушку управления. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Степень защиты оболочки соответствует классу IP65 по ГОСТ 14254-2015, что гарантирует пыленепроницаемость и защиту от водяных струй.
Технические параметры эксплуатации
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 (тонкость фильтрации 40 мкм), с содержанием распыленного масла или без него.
- Давление: Номинальное рабочее давление находится в диапазоне 0.15–0.8 МПа. Максимально допустимое давление (кратковременное) — 1.2 МПа.
- Температурный режим: Устойчивая работа узла обеспечивается в диапазоне температур окружающей среды и рабочей среды от -20 до +70 °C.
- Электрические характеристики: Питание осуществляется постоянным током напряжением 12В (DC). Допустимое отклонение напряжения составляет ±10%. Потребляемая мощность электромагнита — 2.5 Вт.
- Пропускная способность: Эффективная площадь сечения составляет 12 мм² (коэффициент пропускной способности Cv=0.67).
Монтаж и присоединение
Присоединительные порты (вход, выход, выхлоп) имеют метрическую резьбу M5x0.8. Монтаж распределителя должен производиться с учетом требований безопасности, изложенных в ГОСТ 12.2.101-84.
