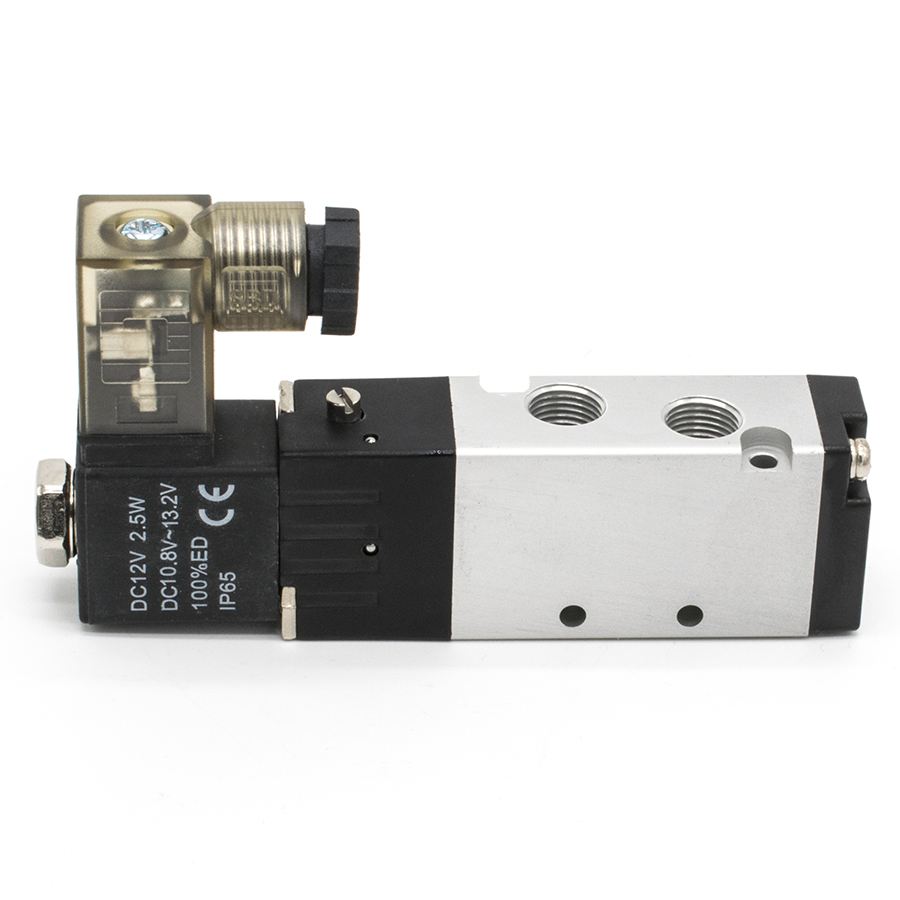

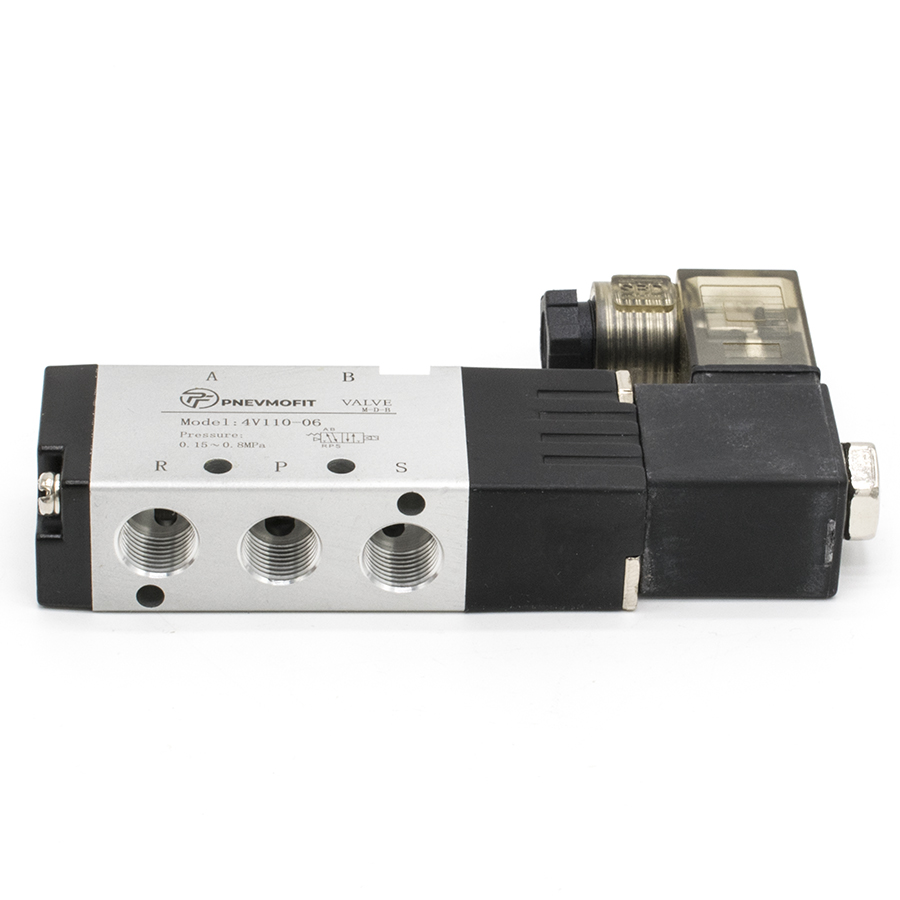

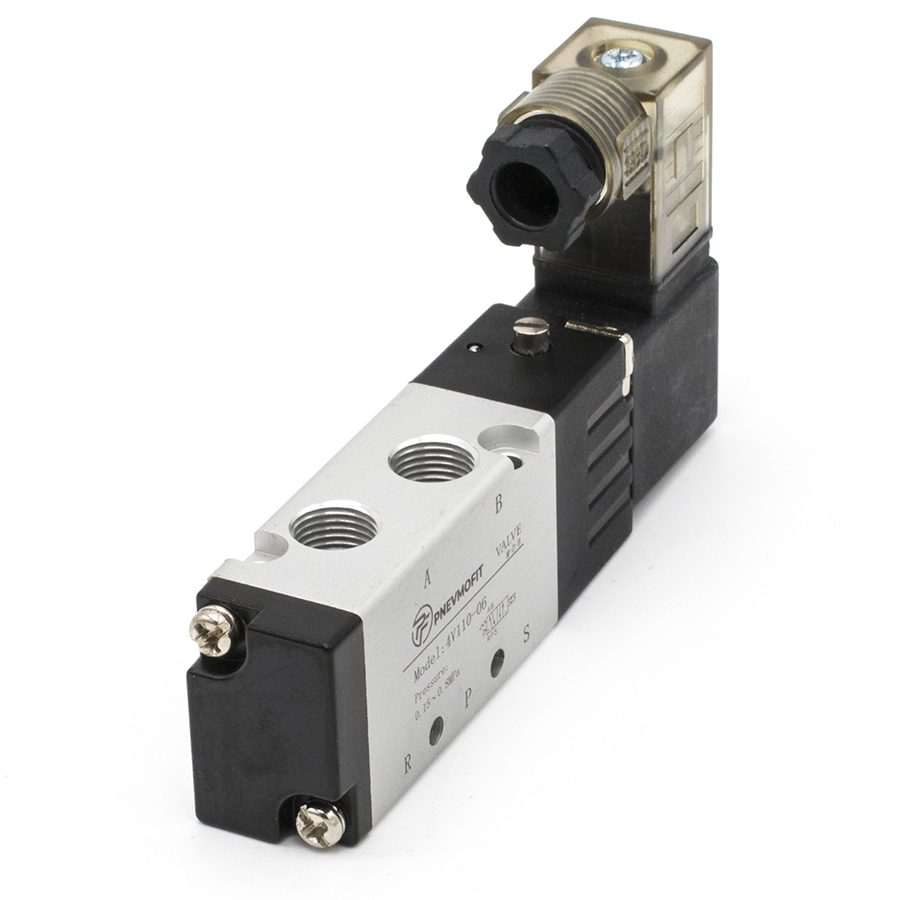

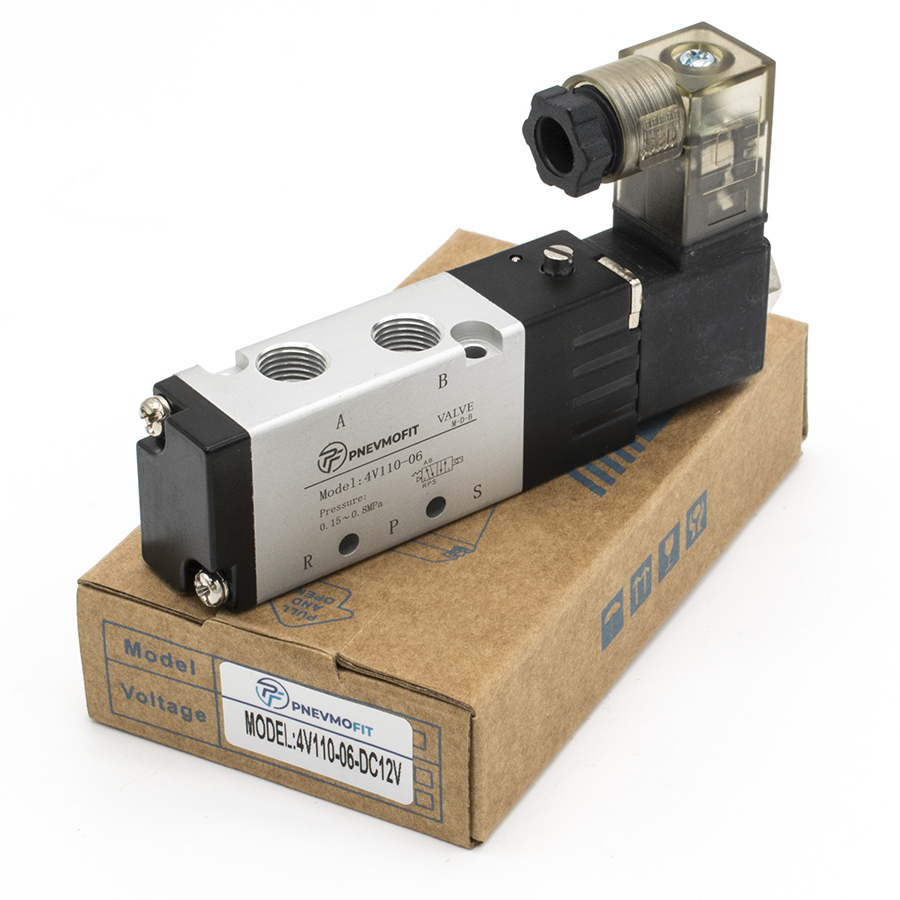

Техническое описание пневмораспределителя 4V110-06 DC12V
Пневматический распределитель серии 4V110-06 с электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических приводах и системах автоматизации. Устройство выполнено по схеме 5/2 (пятилинейный двухпозиционный) и является моностабильным с пружинным возвратом золотника в исходное состояние.
Конструкция распределителя базируется на золотниковом механизме с эластичными уплотнениями, что обеспечивает высокую частоту срабатывания (до 5 Гц) и минимальное время переключения (0.05 сек). Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики и эксплуатационные параметры:
- Тип управления: одностороннее электропневматическое (соленоид-пружина).
- Рабочая среда: сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 (тонкость фильтрации 40 мкм).
- Электрические параметры: напряжение питания 12В постоянного тока (DC12V), потребляемая мощность 2.5 Вт, класс защиты IP65.
- Механические интерфейсы: присоединительные порты G1/8", эффективное сечение канала 12 мм² (коэффициент пропускной способности Cv=0.67).
- Условия эксплуатации: рабочее давление от 0.15 до 0.8 МПа (выдерживаемое пиковое давление до 1.2 МПа), температурный диапазон от -20°C до +70°C.
