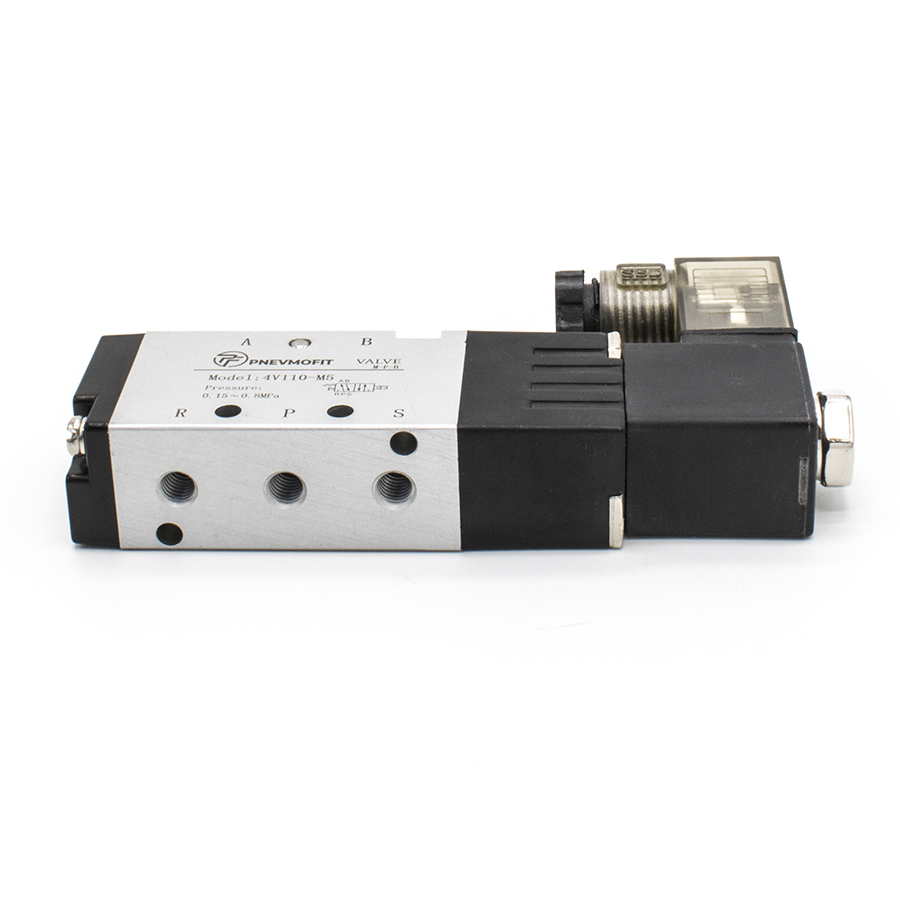

Техническое описание пневмораспределителя 4V110-M5 DC12V
Пневматический распределитель серии 4V110-M5 с электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/2 (пятилинейный, двухпозиционный) и является моностабильным с пружинным возвратом в исходное состояние.
Конструкция распределителя выполнена из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность узла. Переключение осуществляется посредством подачи электрического сигнала на соленоид (DC12V), что приводит в действие пилотный клапан. Изделие соответствует требованиям ГОСТ 31065-2012 (Пневмоприводы. Распределители. Общие технические требования).
Основные технические параметры:
- Тип управления: одностороннее электропневматическое;
- Рабочая среда: сжатый воздух, фильтрованный (тонкость очистки не менее 40 мкм), с содержанием масла или без него;
- Номинальное давление: 0.15–0.8 МПа (максимально допустимое — 1.2 МПа);
- Присоединительная резьба: M5x0.8 для входных и выходных портов;
- Класс защиты: IP65 (пылевлагозащищенное исполнение по ГОСТ 14254-2015);
- Температурный диапазон: от -20 до +70 °C;
- Максимальная частота срабатывания: 5 циклов в секунду.
