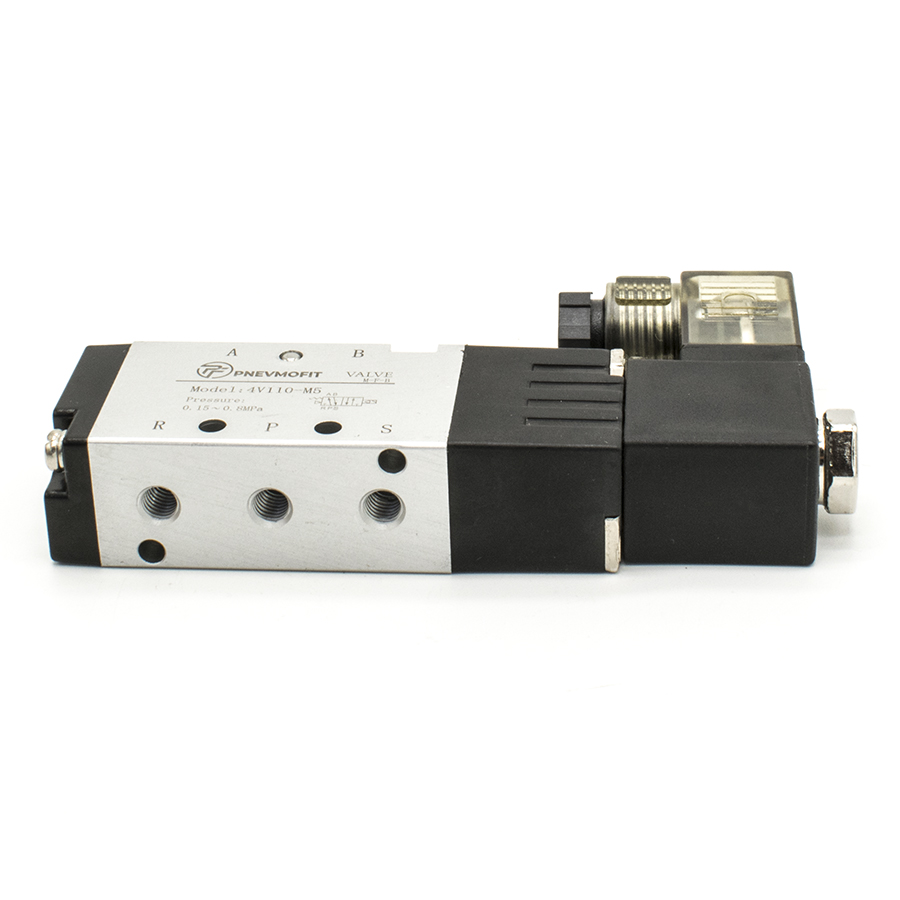

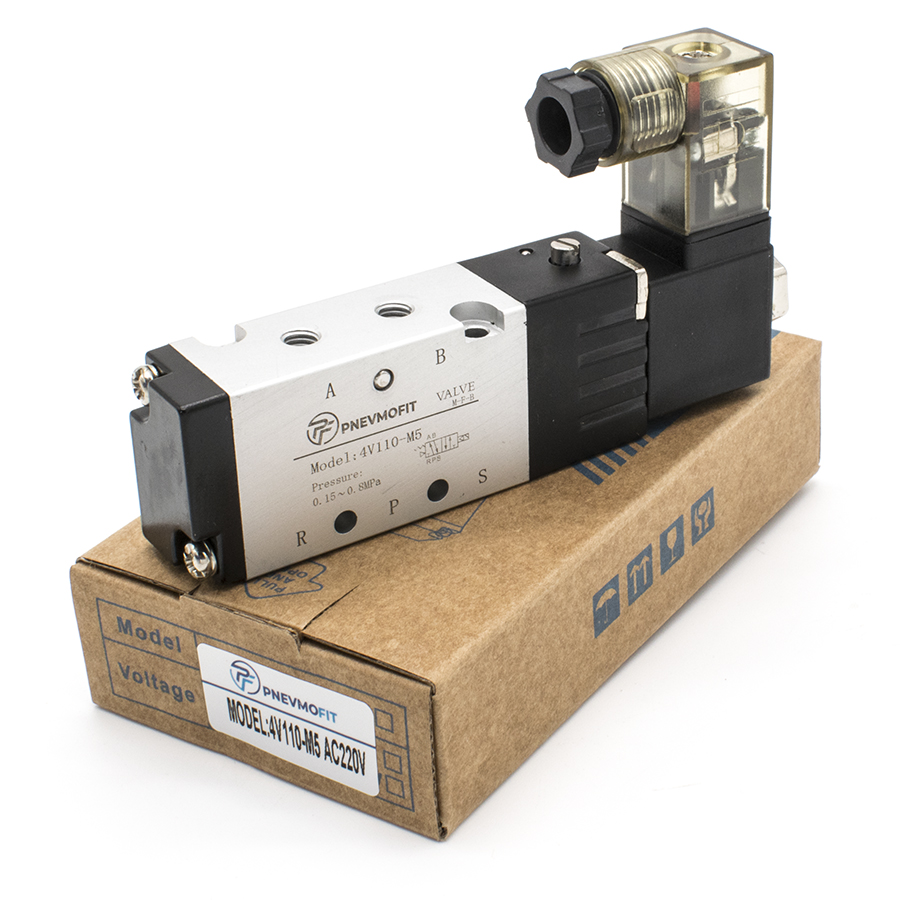

Техническое описание пневмораспределителя 4V110-M5 AC220V
Пневмораспределитель серии 4V110-M5 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31061-2011 (МЭК 60050-441:1984) в части общих требований к пневматическим приводам и устройствам управления.
Конструктивные особенности и принцип работы

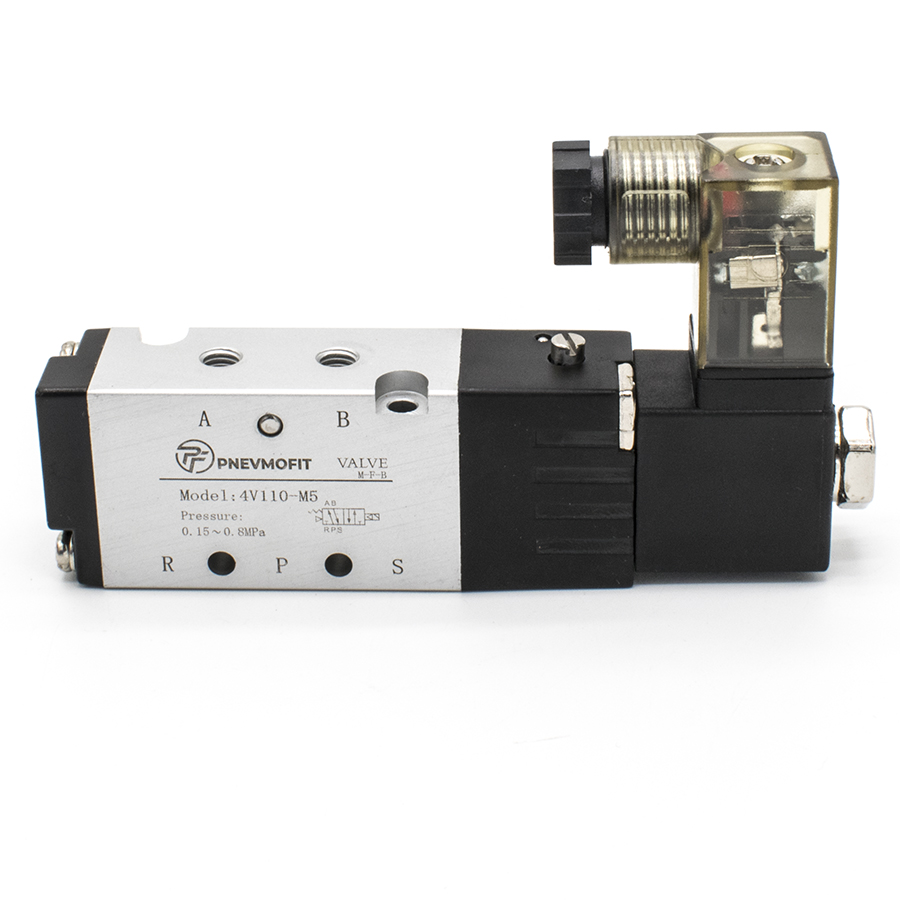

Распределитель выполнен по схеме 5/2 (пятилинейный, двухпозиционный) и является моностабильным устройством с пружинным возвратом. Переключение осуществляется посредством подачи электрического сигнала на электромагнитную катушку (соленоид), которая приводит в действие пилотный клапан. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малую инерционность подвижных элементов.
Технические параметры эксплуатации
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Режим работы: Допускается эксплуатация при частоте циклов до 5 Гц с минимальным временем отклика 0,05 сек.

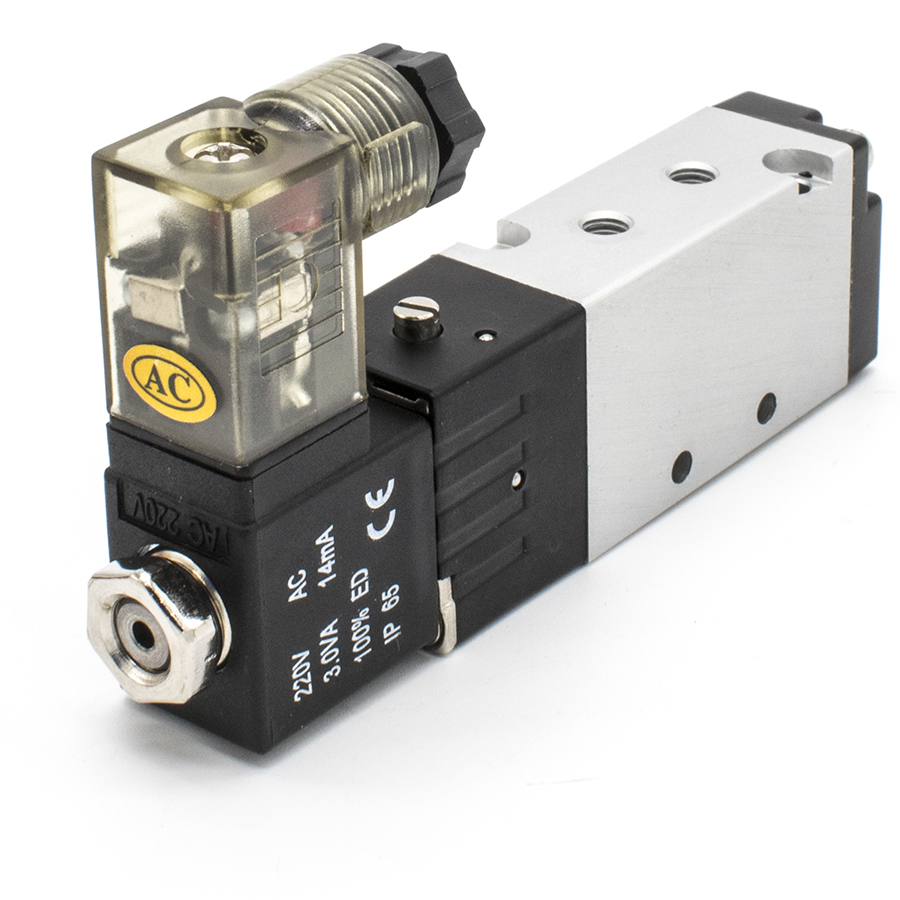

- Электрические характеристики: Катушка переменного тока (AC 220V) мощностью 2.5 VA с классом защиты IP65.
- Монтаж: Присоединительные порты М5х0.8 обеспечивают компактность при интеграции в пневмоострова или индивидуальной установке.
