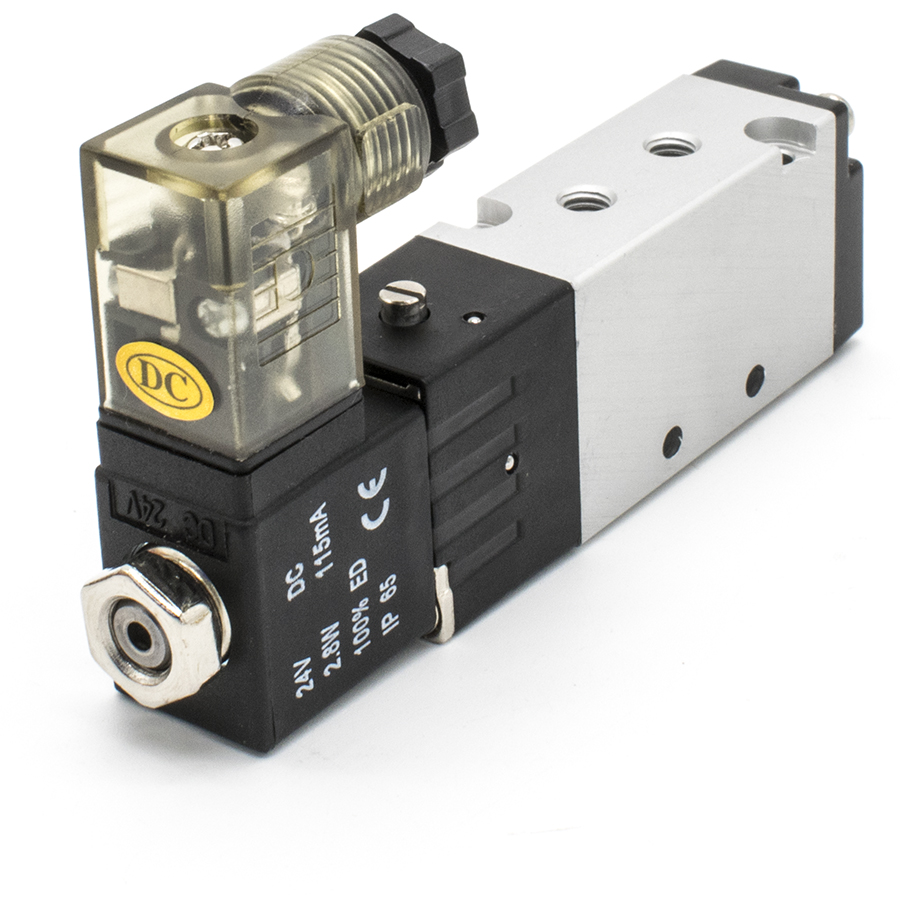

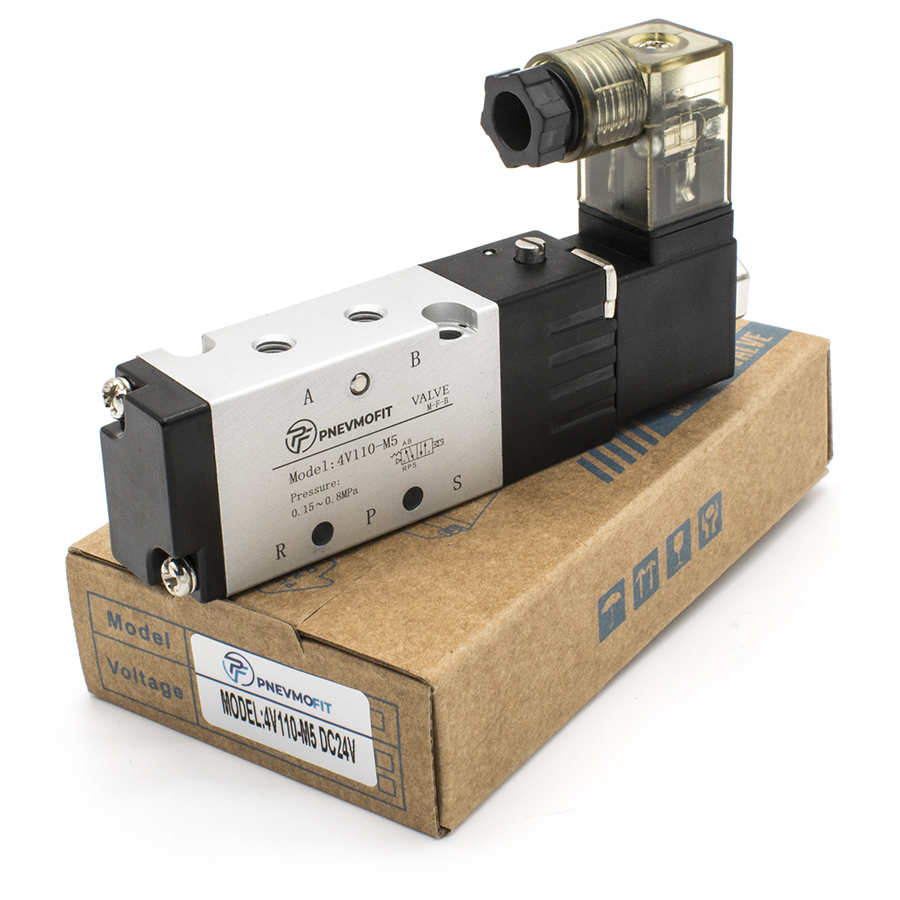

Техническое описание пневмораспределителя 4V110-M5 DC24V
Пневмораспределитель серии 4V110-M5 с электромагнитным управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по принципу переключения внутренних каналов, обеспечивая управление исполнительными механизмами (пневмоцилиндрами одностороннего и двустороннего действия).
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 28988-91 в части методов контроля и испытаний пневматических распределителей.
Основные технические параметры:
- Тип распределителя: 5/2 линейный, пятилинейный двухпозиционный моностабильный с пружинным возвратом.
- Управление: Одностороннее электропневматическое (одна катушка).
- Рабочая среда: Сжатый воздух, очищенный не грубее 40 мкм согласно ГОСТ 17433-80. Допускается работа с распыленным маслом или без него.
- Конструктивное исполнение: Золотникового типа с пилотным управлением. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Электрические характеристики: Напряжение питания DC 24V, потребляемая мощность 2.5 Вт, класс защиты IP65.
- Эксплуатационные ограничения: Максимальное давление 1.2 МПа, диапазон рабочих температур от -20 до +70°C.
