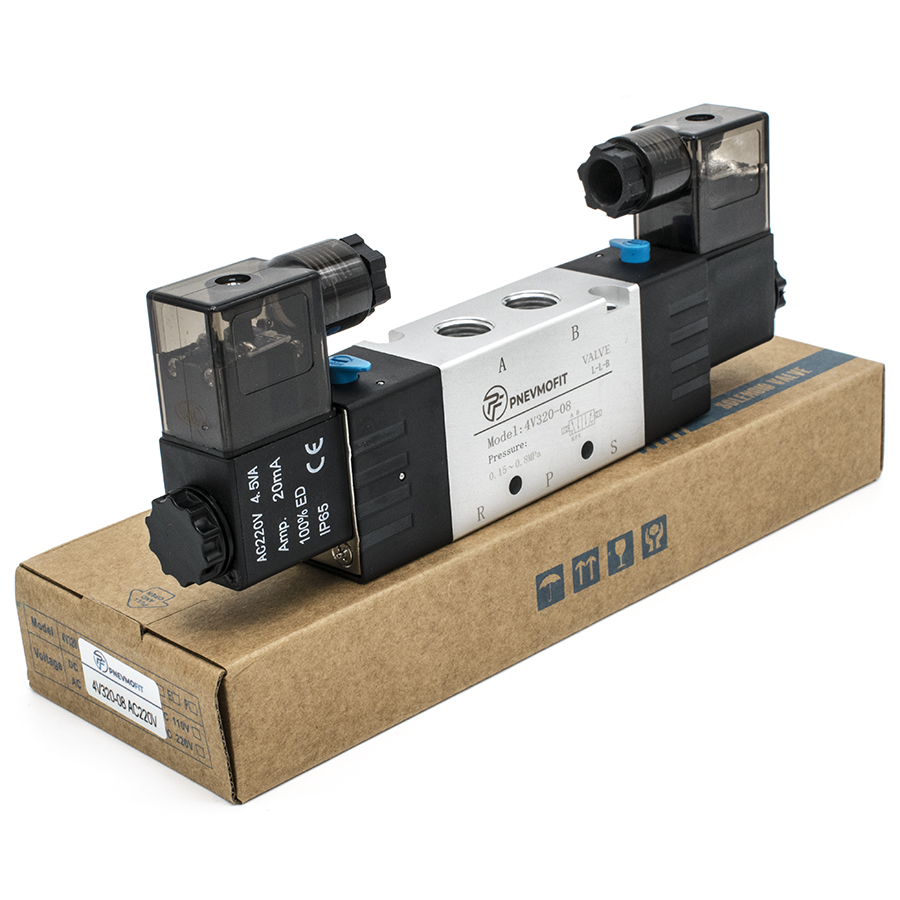

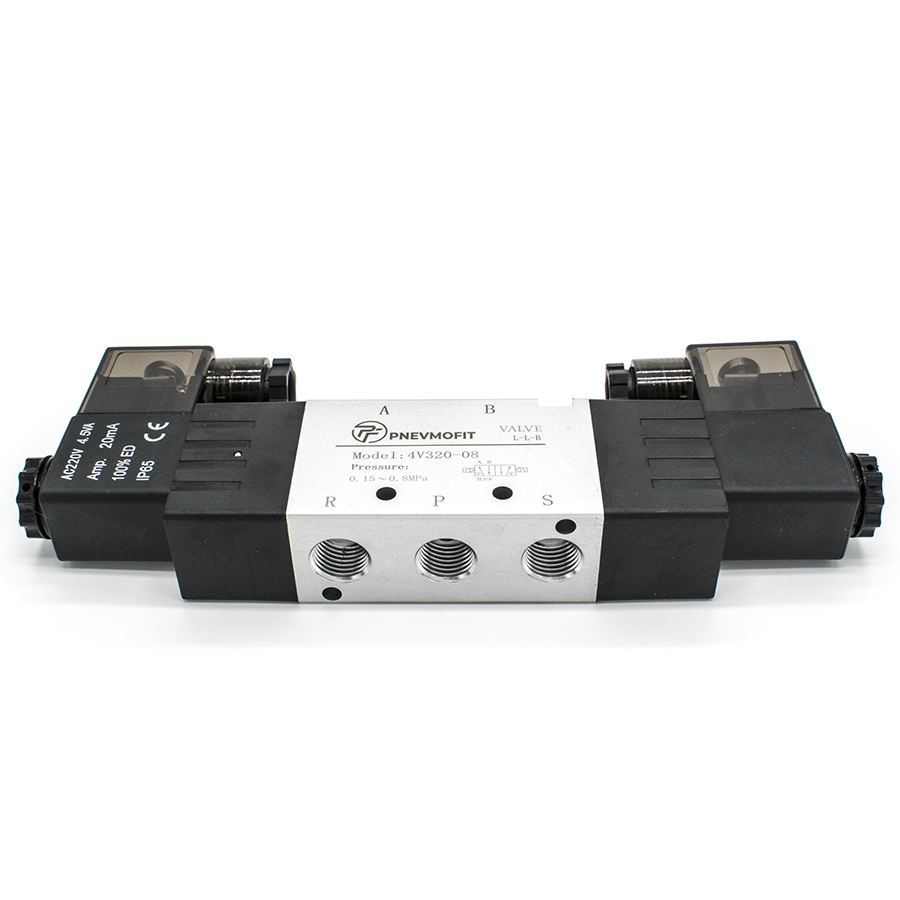

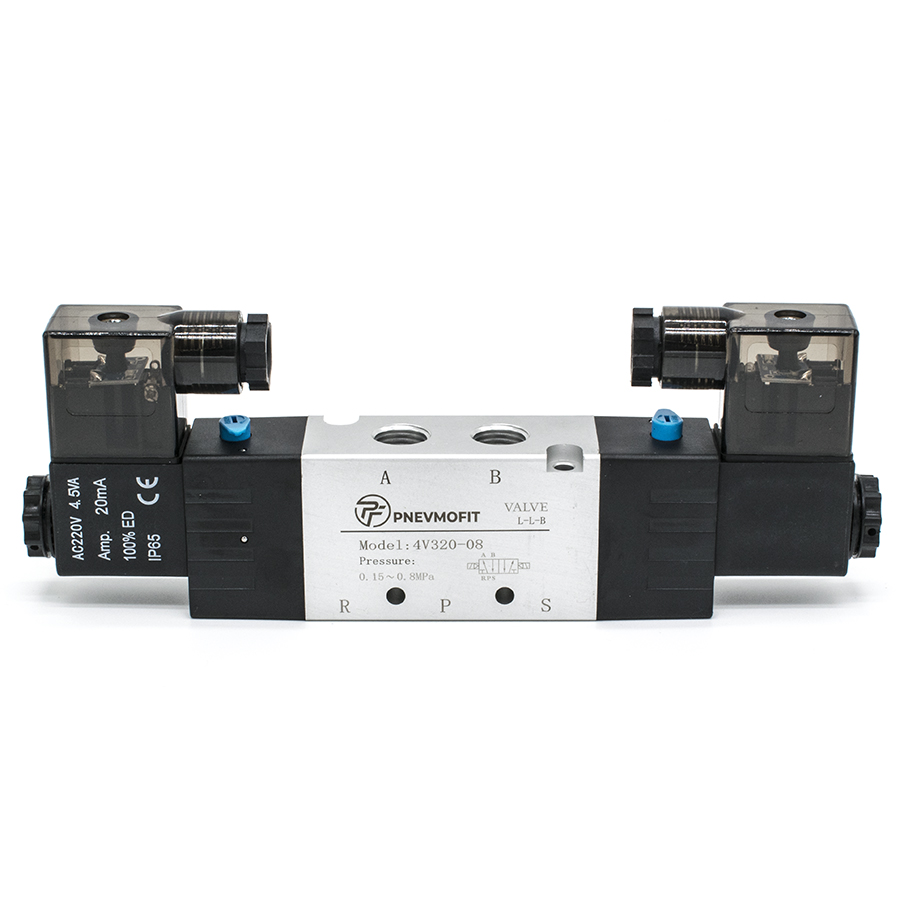

Техническое описание пневмораспределителя 4V320-08 AC220V
Пневмораспределитель серии 4V320-08 с двухсторонним электромагнитным управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая фиксацию рабочего положения при кратковременной подаче электрического сигнала на катушку.
Конструктивное исполнение и технические характеристики изделия соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования). Распределитель оснащен золотниковым устройством с малым временем отклика, что гарантирует высокую частоту срабатывания циклов. Корпус выполнен из коррозионностойких материалов, обеспечивающих степень защиты IP65 по ГОСТ 14254-2015.
Эксплуатация устройства допускается в подготовленной воздушной среде с тонкостью фильтрации не менее 40 мкм, что соответствует нормам чистоты сжатого воздуха для исполнительных механизмов пневмоавтоматики.
Основные технические параметры:
- Тип управления: электропневматическое (двухстороннее);
- Номинальное напряжение: 220В переменного тока (AC);
- Пропускная способность: эффективное сечение 25 мм² (Cv=1.40);
- Присоединительная резьба: G1/4";
- Диапазон рабочего давления: 0.15 – 0.8 МПа.
