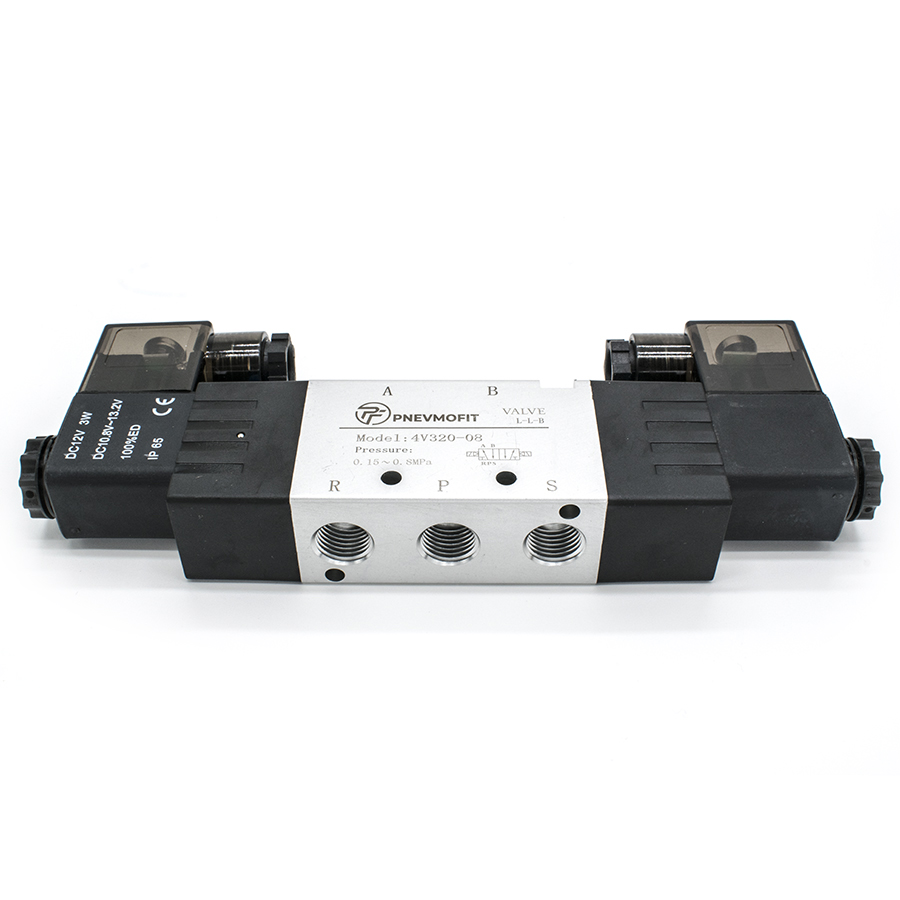

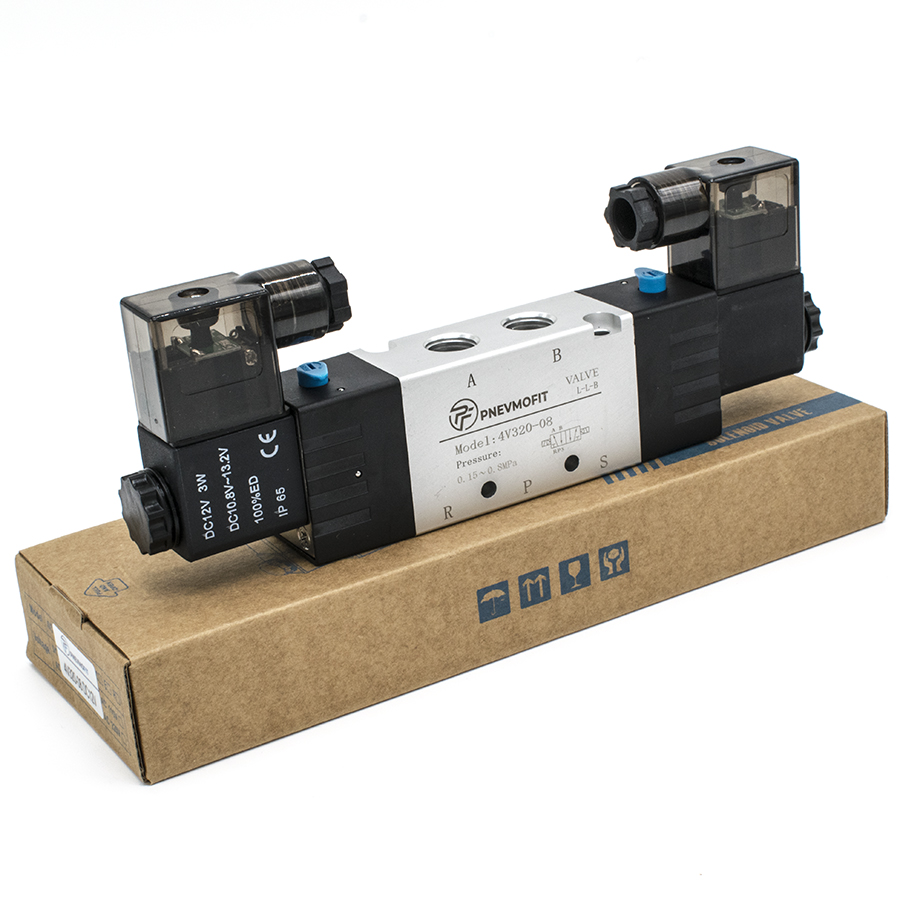

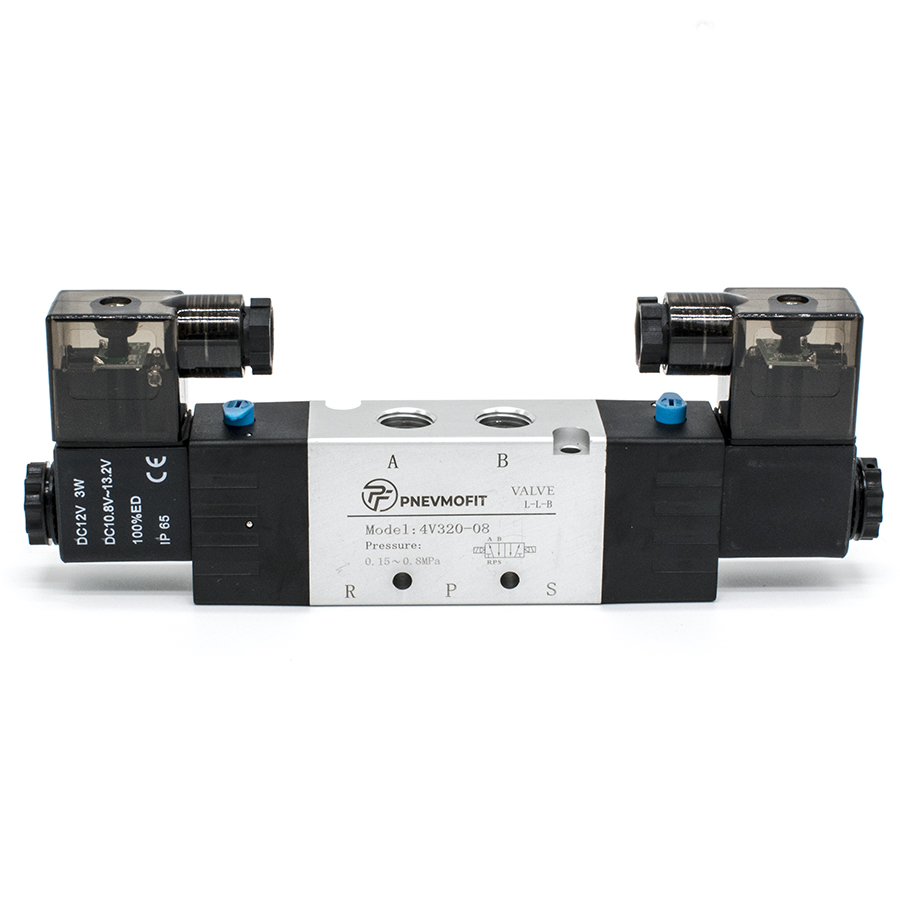

Техническое описание пневмораспределителя 4V320-08 DC12V
Пневматический распределитель серии 4V320-08 с двухсторонним электромагнитным управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая фиксацию рабочего положения золотника при подаче кратковременного электрического импульса на соответствующую катушку.
Конструктивные и эксплуатационные особенности:
- Тип управления: Электропневматическое (пилотное) с использованием двух соленоидов DC12V.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Герметичность: Высокая степень защиты корпуса IP65 и прецизионная обработка внутренних каналов обеспечивают надежную эксплуатацию в диапазоне давлений от 0.15 до 0.8 МПа.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
- Монтаж: Присоединительные порты G1/4" обеспечивают эффективную пропускную способность с эквивалентной площадью сечения 25 мм² (Cv=1.40).
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и соответствует нормам безопасности для промышленного пневматического оборудования. Климатическое исполнение позволяет эксплуатацию в температурном диапазоне от -20 до +70°C.
