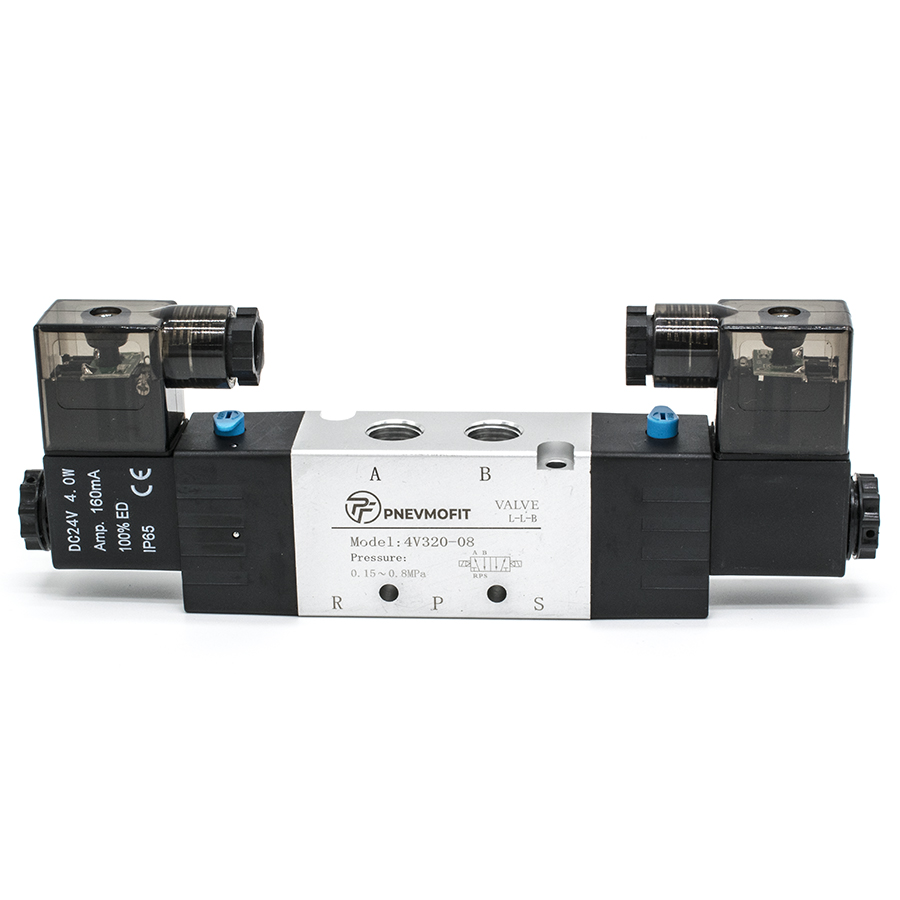

Техническое описание пневмораспределителя 4V320-08 DC24V
Пневмораспределитель серии 4V320-08 представляет собой пятилинейный двухпозиционный (5/2) бистабильный золотниковый клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция распределителя соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов.
Основные технические характеристики:
- Тип управления: Двухстороннее электромагнитное (бистабильное), обеспечивающее фиксацию положения золотника при кратковременной подаче импульса на соответствующую катушку.
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 10 согласно ГОСТ 17433-80 (тонкость фильтрации 40 мкм), с содержанием распыленного масла или без него.
- Пневматическое подключение: Резьбовые порты G1/4", обеспечивающие эффективную площадь сечения 25 мм² (коэффициент пропускной способности Cv=1.40).
- Электрические параметры: Напряжение питания DC 24V с допустимым отклонением ±10%. Потребляемая мощность катушки составляет 4.0 Вт. Степень защиты оболочки соответствует IP65 по ГОСТ 14254-2015.
- Эксплуатационные показатели: Рабочее давление в диапазоне 0.15–0.8 МПа (максимальное испытательное давление 1.2 МПа). Температурный режим эксплуатации от -20°C до +70°C.
- Динамические характеристики: Максимальная частота срабатывания — 5 циклов в секунду при минимальном времени переключения 0.05 сек.
Изделие характеризуется высокой надежностью, износостойкостью уплотнений и стабильностью работы в условиях интенсивной эксплуатации пневмосистем.
