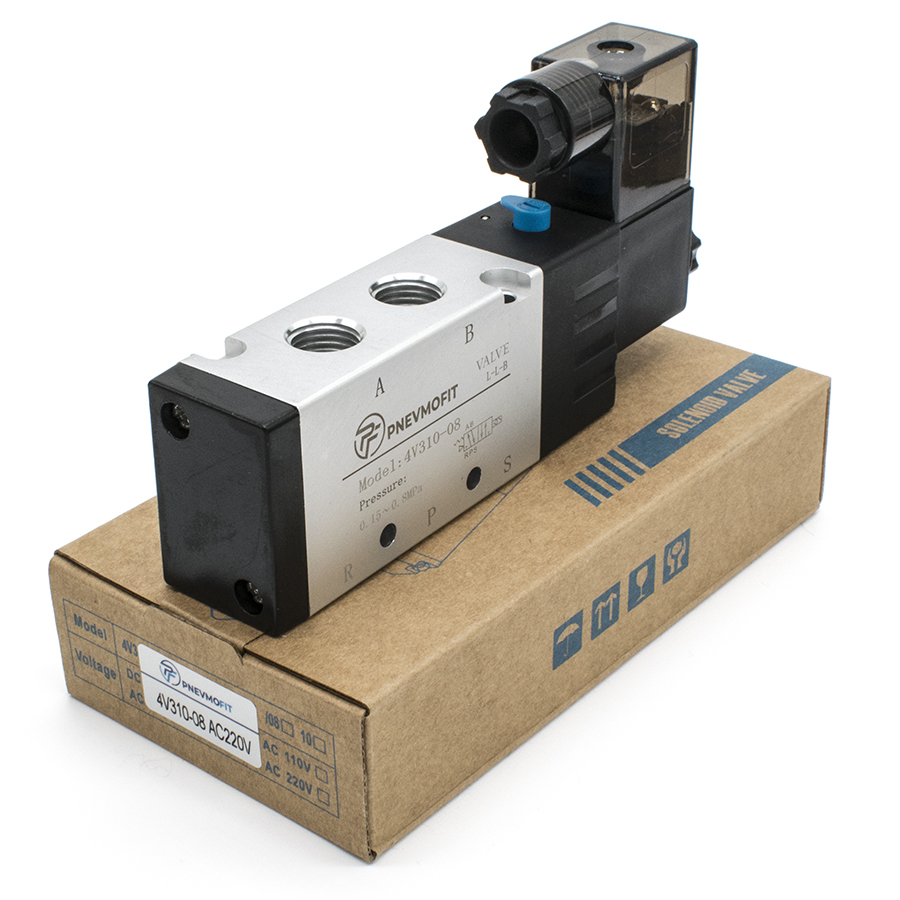

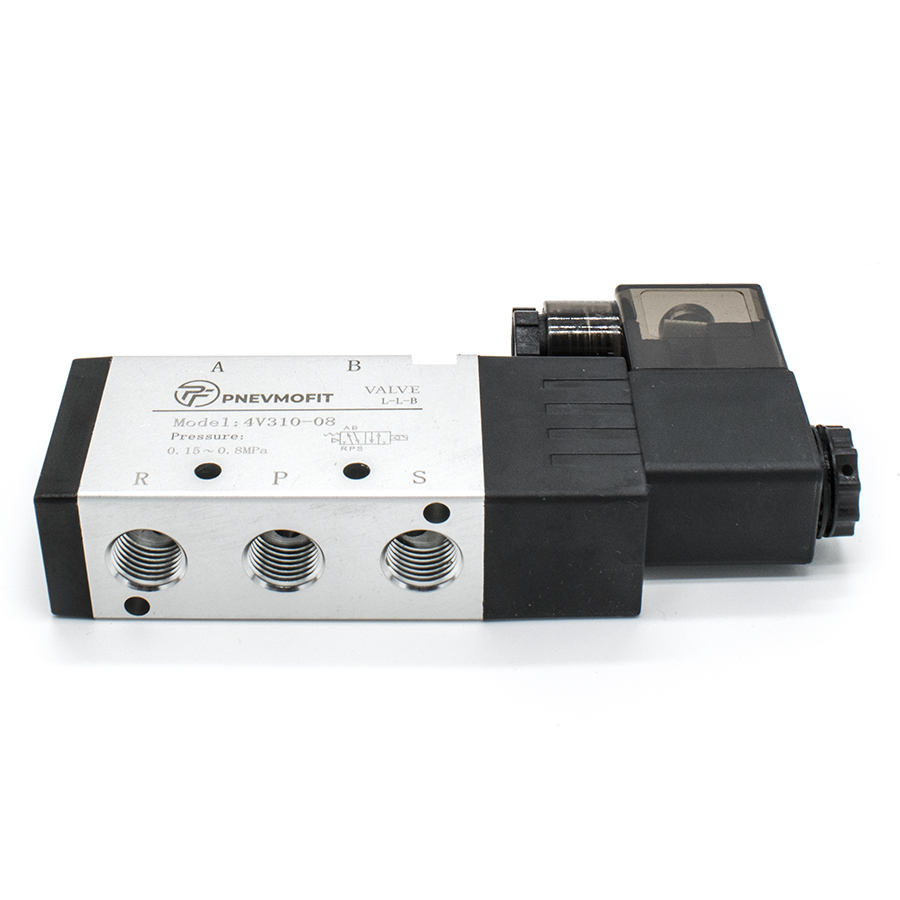

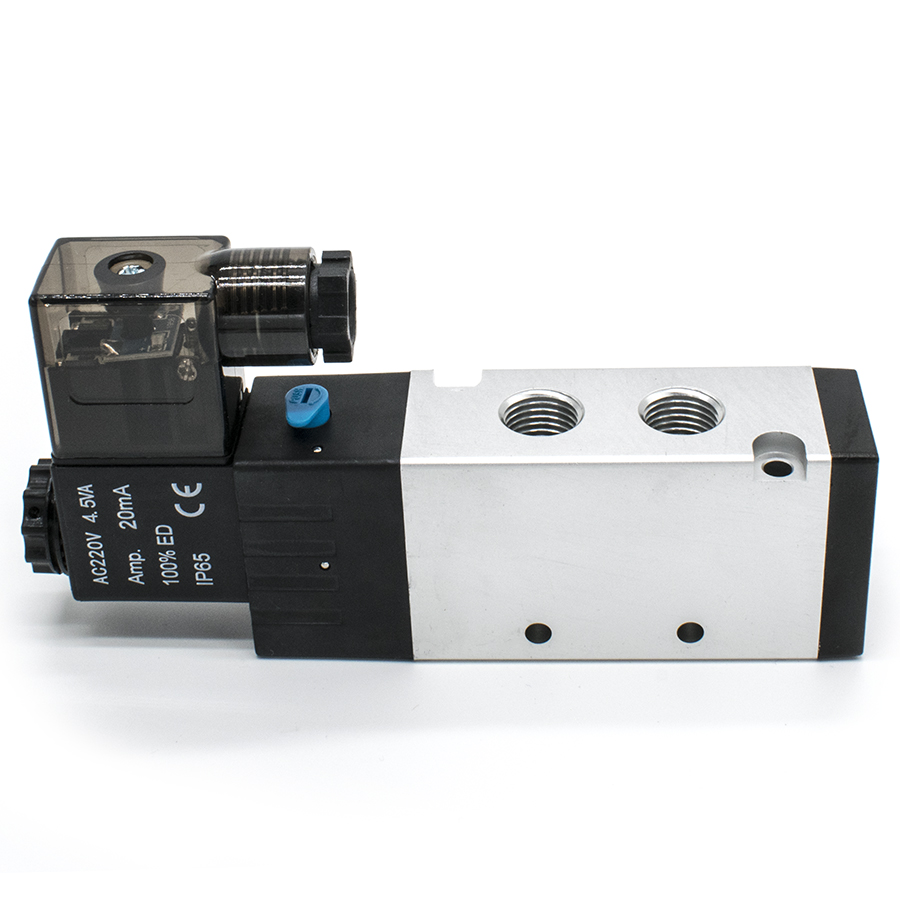

Техническое описание пневмораспределителя 4V310-08 AC220V
Пневмораспределитель серии 4V310-08 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный двухпозиционный) и является моностабильным с пружинным возвратом золотника в исходное положение.
Конструкция распределителя базируется на золотниковом механизме с пилотным управлением, что обеспечивает высокую надежность и минимальное усилие переключения. Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего эффективный теплоотвод и коррозионную стойкость. Степень защиты оболочки IP65 гарантирует стабильную работу в условиях повышенной запыленности и влажности.
Эксплуатация изделия должна осуществляться в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 18460-91 (пневмоприводы и устройства пневматические). Качество подаваемого сжатого воздуха должно соответствовать классу очистки по ГОСТ 17433-80 (тонкость фильтрации не менее 40 мкм).
Технические характеристики:
- Тип распределителя: 5/2 линейный, моностабильный;
- Рабочее давление: 0.15–0.8 МПа (максимальное кратковременное до 1.2 МПа);
- Номинальный расход: эффективная площадь сечения 25 мм² (Cv=1.40);
- Параметры электропитания: AC 220V, 4.5 VA, допустимое отклонение напряжения ±10%;
- Быстродействие: минимальное время срабатывания 0.05 сек, частота до 5 циклов в секунду;
- Температурный диапазон: от -20°C до +70°C.
