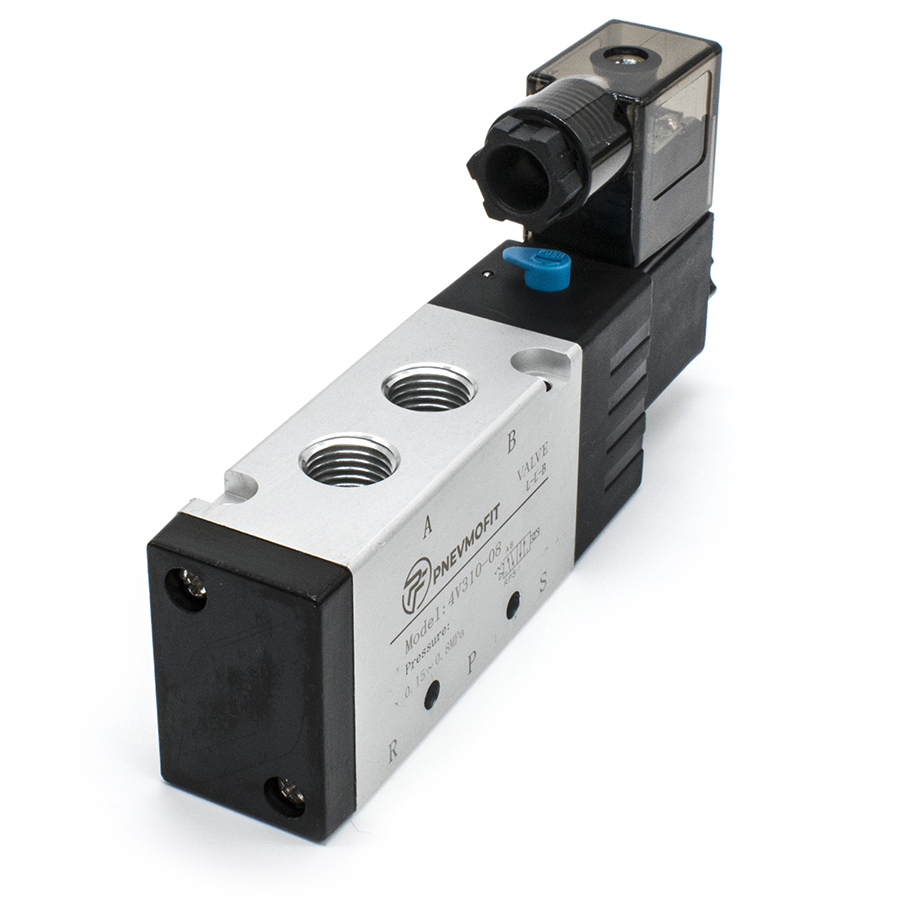

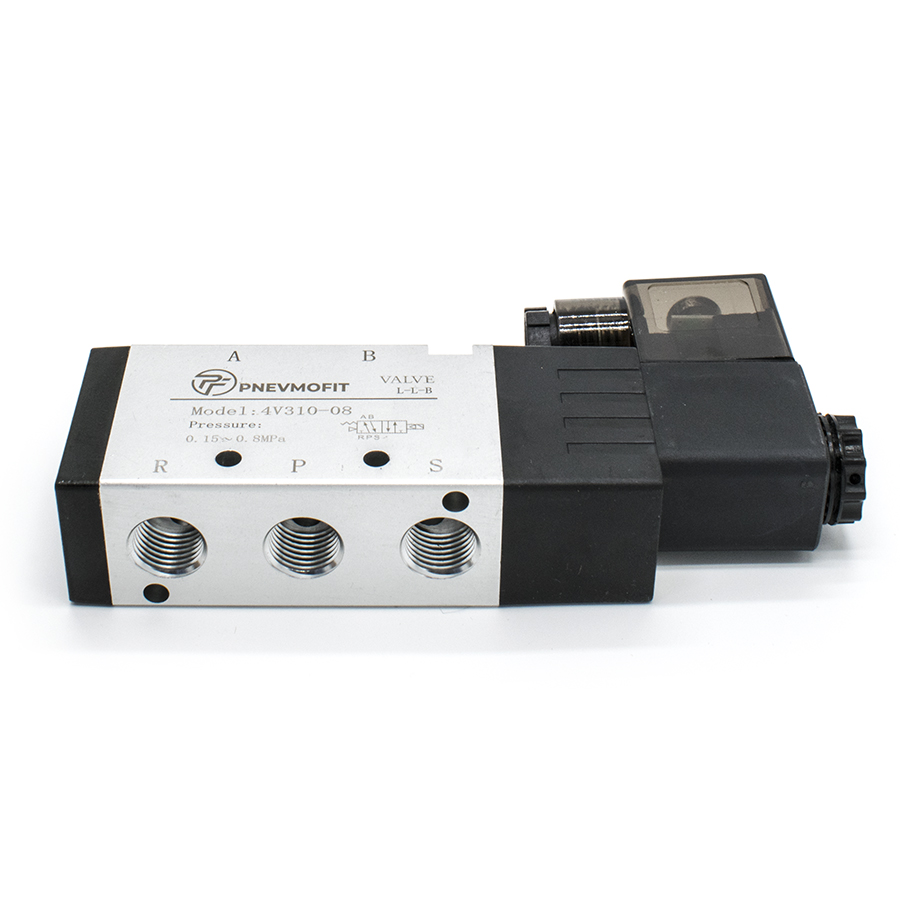

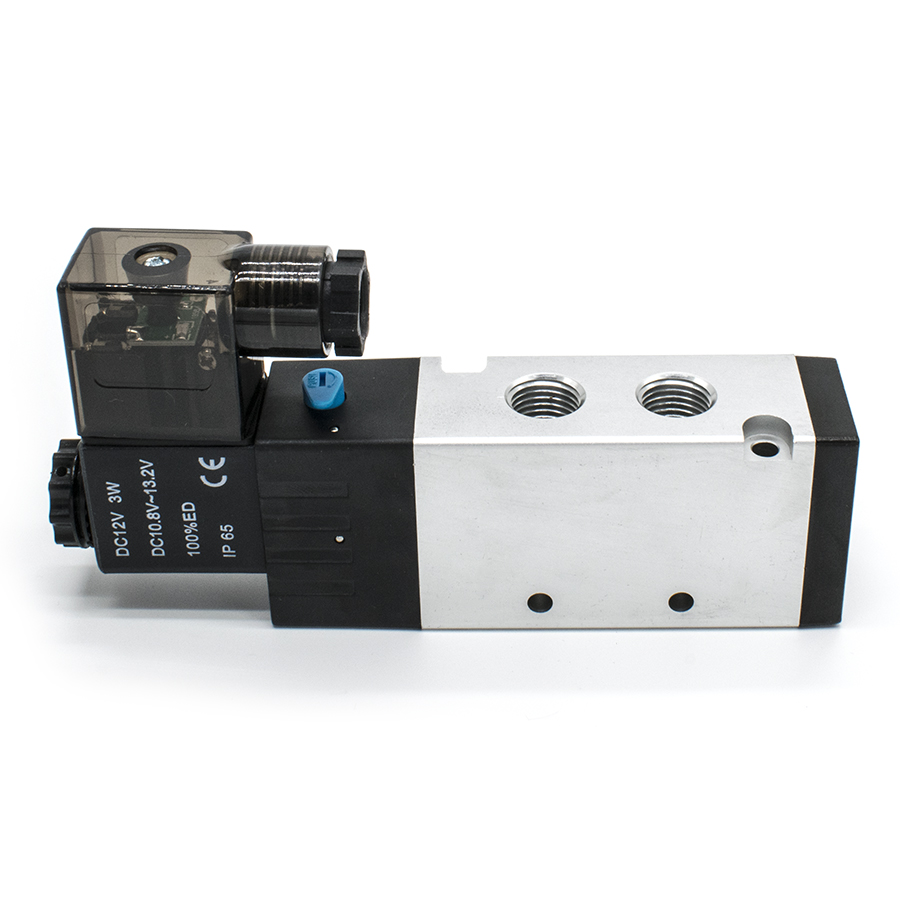

Техническое описание пневмораспределителя 4V310-08 DC12V
Пневмораспределитель серии 4V310-08 представляет собой устройство золотникового типа с электропневматическим односторонним управлением (моностабильное исполнение). Данный компонент предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение рабочих позиций осуществляется посредством подачи электрического сигнала на электромагнитную катушку (соленоид), что приводит к перемещению управляющего золотника.
Конструкция распределителя соответствует схеме 5/2 (пятилинейный, двухпозиционный). Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Устройство оснащено ручным дублером для проверки работоспособности системы без подачи электропитания. Степень защиты оболочки IP65 гарантирует надежную работу в условиях запыленности и воздействия водяных струй.
Эксплуатация изделия должна осуществляться в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 (Системы пневматические. Общие требования безопасности к конструкции).
Технические характеристики:
- Тип управления: Электропневматическое (одностороннее)
- Линейность: 5/2 (5 портов, 2 положения)
- Присоединительная резьба (вход/выход): G1/4"
- Рабочая среда: Сжатый воздух (фильтрация не менее 40 мкм)
- Рабочее давление: 0.15 – 0.8 МПа
- Максимальное давление: 1.2 МПа
- Напряжение питания: DC 12V (постоянный ток)
- Потребляемая мощность: 3.0 Вт
- Пропускная способность: 25 мм² (Cv=1.40)
- Диапазон рабочих температур: от -20°C до +70°C
- Максимальная частота срабатывания: 5 циклов/сек
- Класс защиты: IP65
- Соответствие стандартам: ГОСТ 18460-91
