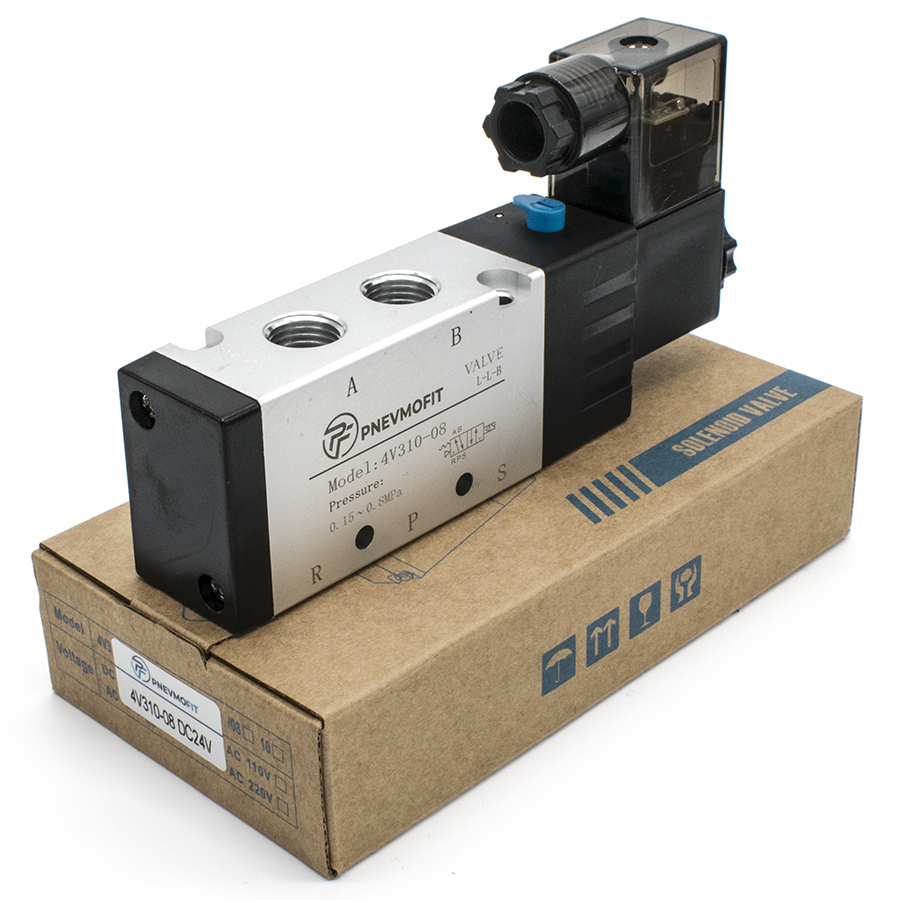

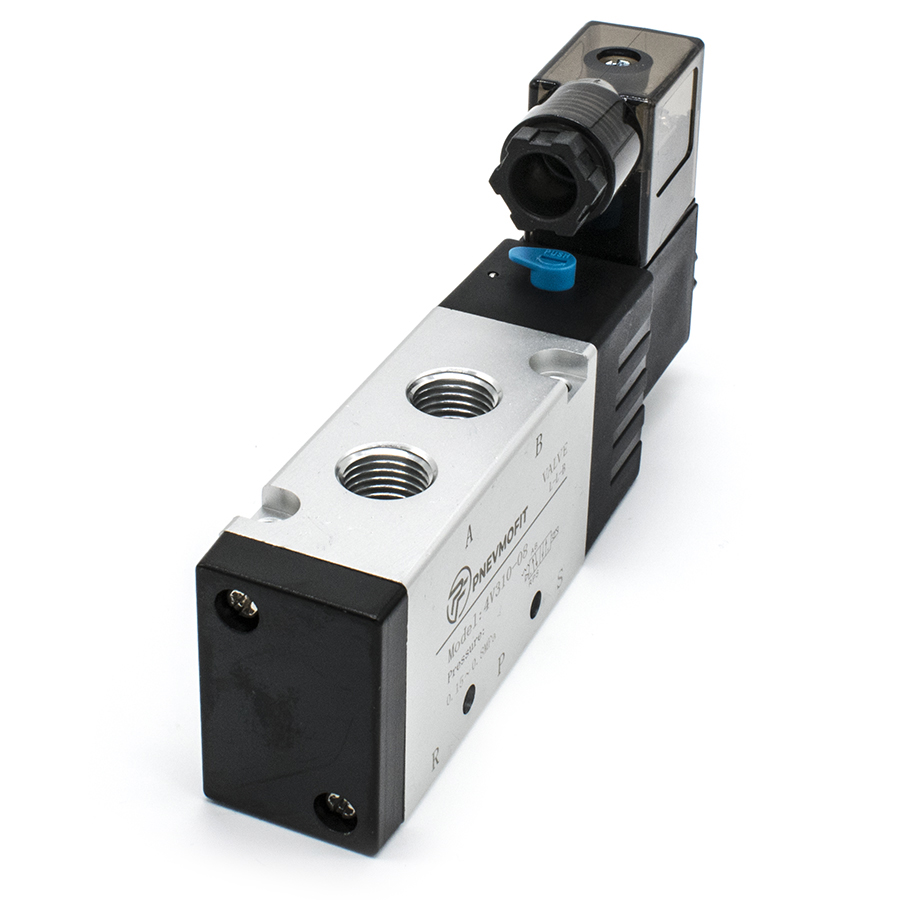

Техническое описание пневмораспределителя 4V310-08 DC24V
Пневматический распределитель серии 4V310-08 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и обеспечивает высокую надежность коммутации рабочих линий.
Конструктивные и эксплуатационные особенности:

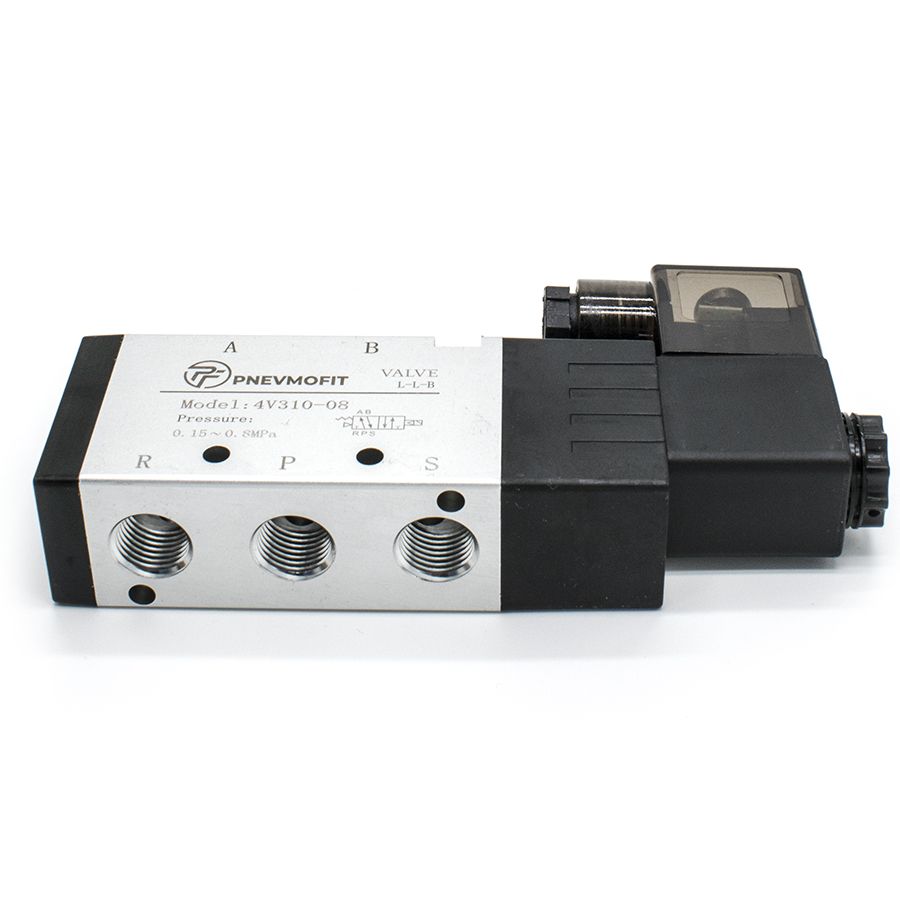

- Тип распределителя: 5-линейный, 2-позиционный (5/2), моностабильный с пружинным возвратом в исходное состояние.
- Исполнение: Золотникового типа с пилотным управлением, что позволяет минимизировать потребляемую мощность электромагнитной катушки.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего эффективный теплоотвод и коррозионную стойкость. Уплотнения изготовлены из износостойких эластомеров (NBR), гарантирующих герметичность по классу А согласно ГОСТ 19862-93.

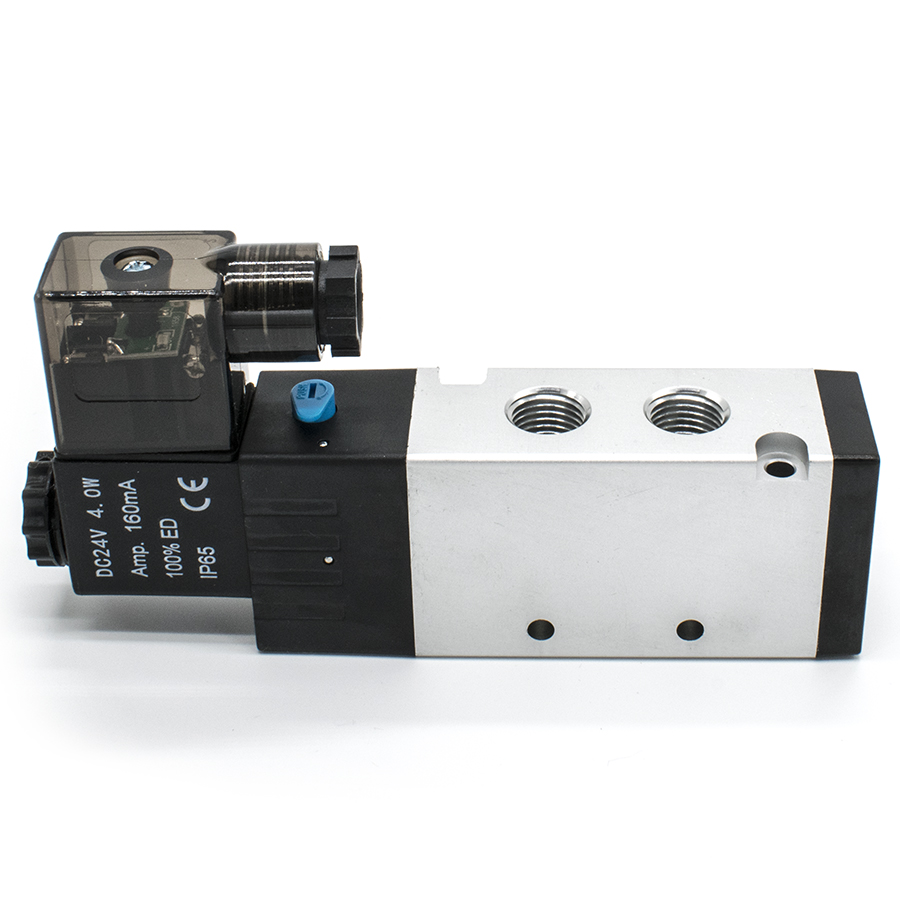

- Управление: Одностороннее электромагнитное управление (соленоид) с рабочим напряжением DC24V. Степень защиты оболочки соответствует IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
- Подготовка воздуха: Требуется фильтрация сжатого воздуха с тонкостью очистки не менее 40 мкм в соответствии с ГОСТ 17433-80.
Технические параметры:
Аппарат рассчитан на работу в диапазоне давлений от 0.15 до 0.8 МПа при температуре окружающей и рабочей среды от -20 до +70°C. Эффективная площадь сечения 25 мм² обеспечивает высокую пропускную способность (Cv=1.40), достаточную для управления пневмоцилиндрами среднего диаметра.
