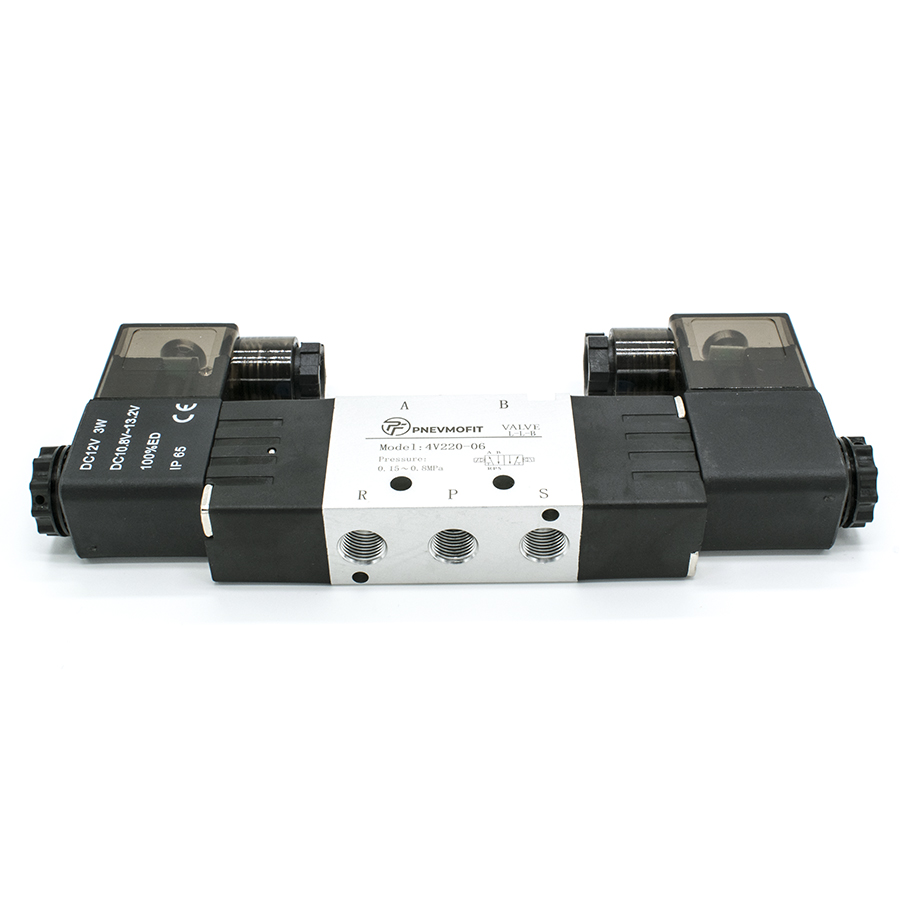

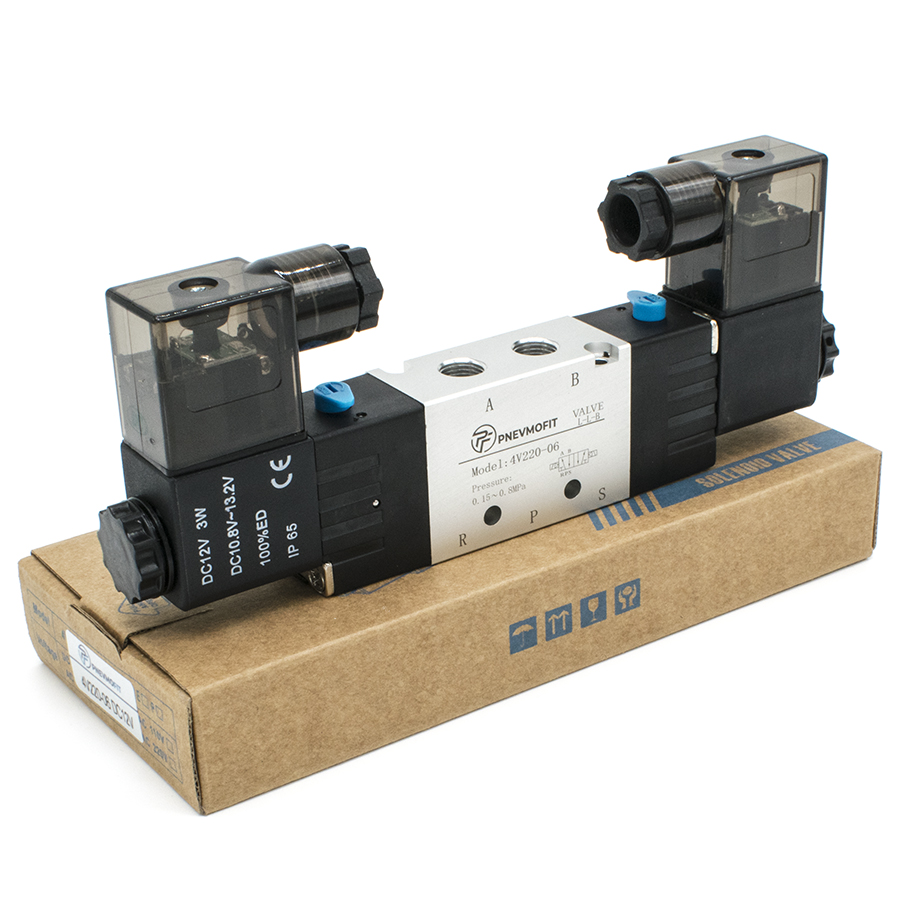

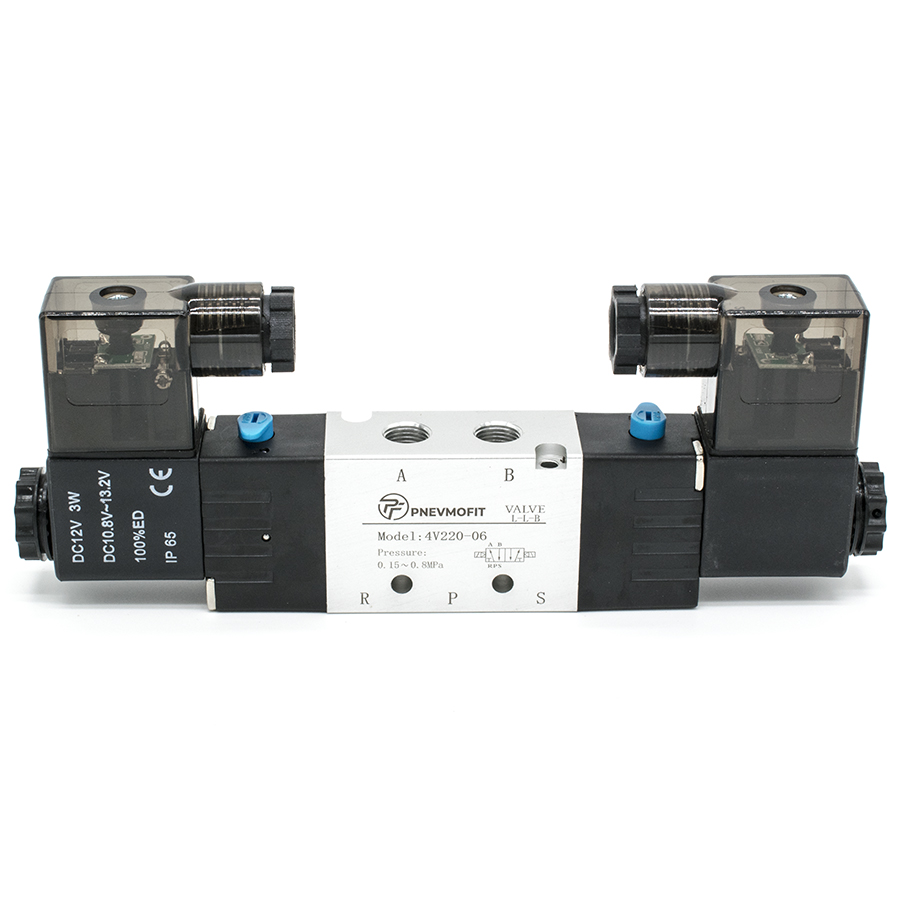

Техническое описание пневмораспределителя 4V220-06 DC12V
Пневмораспределитель серии 4V220-06 с двухсторонним электромагнитным управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной рабочей схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая надежную фиксацию положения золотника при кратковременной подаче управляющего сигнала на одну из двух катушек.
Конструктивные и эксплуатационные особенности:
- Тип управления: Электропневматическое (пилотное), осуществляемое посредством подачи напряжения 12В постоянного тока на электромагнитные катушки.
- Среда эксплуатации: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа с распыленным маслом или без него.
- Механическая часть: Золотникового типа с эффективной площадью сечения 14 мм² (коэффициент пропускной способности CV=0.78), что гарантирует высокую скорость потока.
- Надежность: Соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), обеспечивая стабильную работу в диапазоне давлений от 0.15 до 0.8 МПа.
- Защита: Корпус и электрическая часть защищены по стандарту IP65, что позволяет использовать распределитель в условиях повышенной влажности и запыленности.
Технические регламенты:
Изделие спроектировано и изготовлено с учетом норм ГОСТ 15150-69 в части климатического исполнения, допуская эксплуатацию при температурах от -20°C до +70°C. Присоединительные резьбы G1/8" соответствуют международным стандартам трубных цилиндрических резьб.
