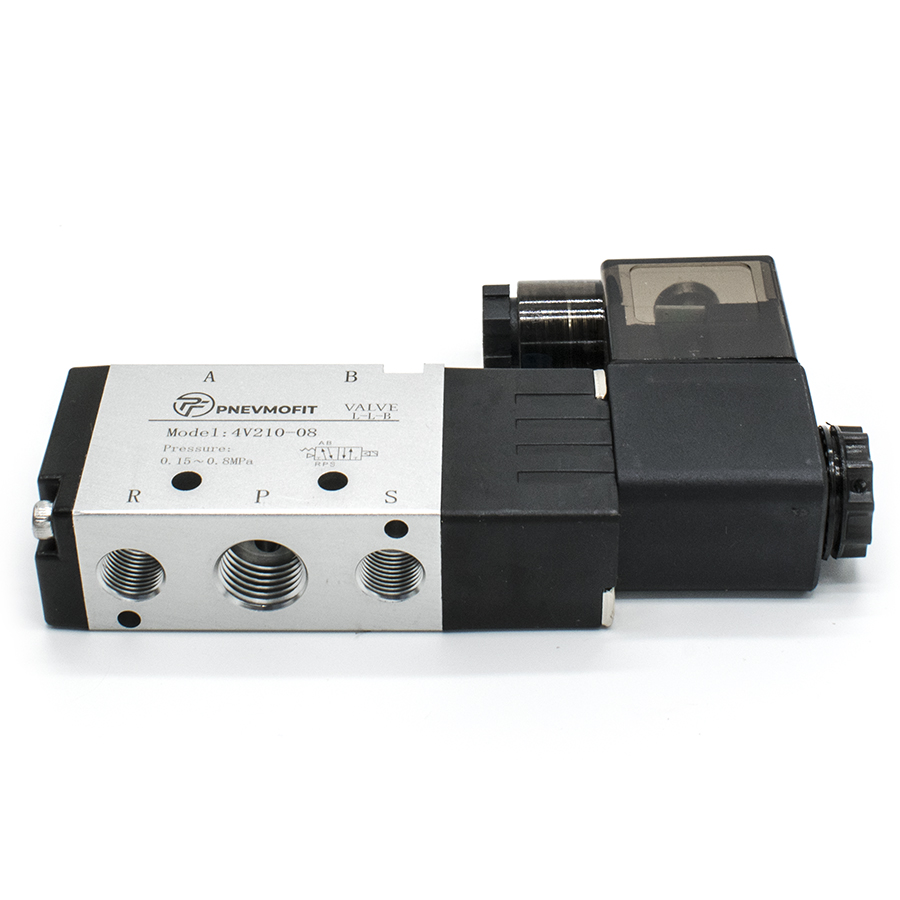

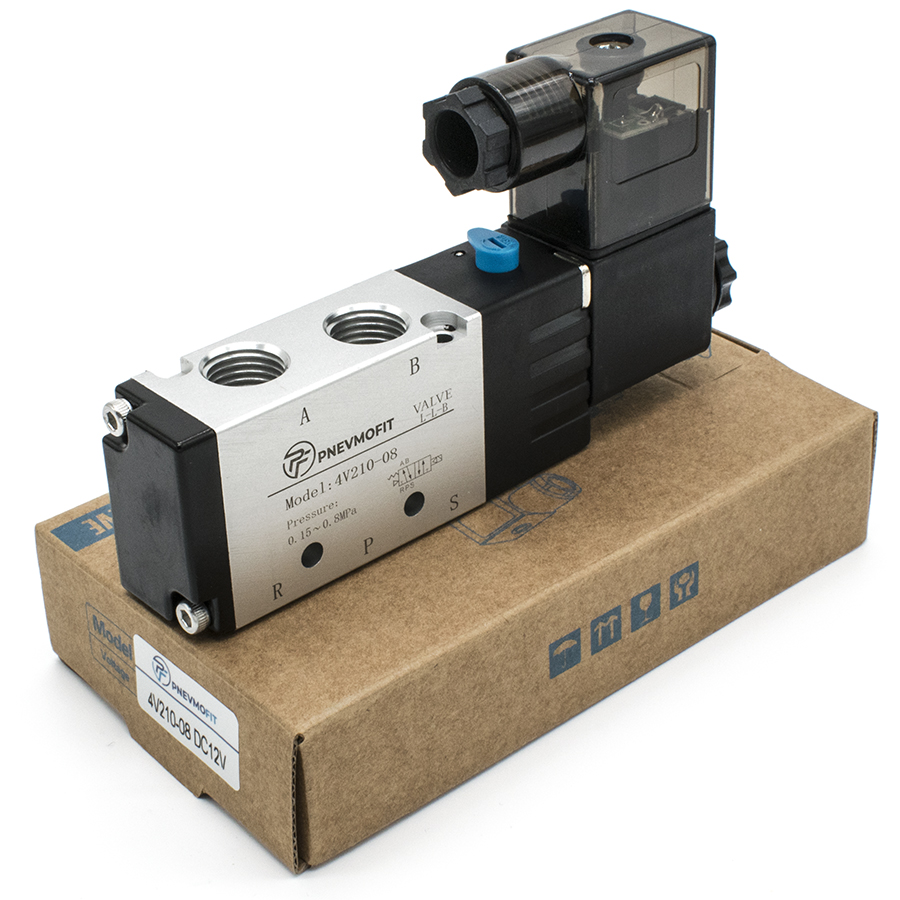

Техническое описание пневмораспределителя 4V210-08 DC12V
Пневматический распределитель серии 4V210-08 представляет собой пятилинейный двухпозиционный (5/2) электропневматический аппарат моностабильного типа с односторонним электромагнитным управлением и пружинным возвратом. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа обеспечивает высокую частоту срабатывания и надежность переключения каналов.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности эксплуатации пневматических устройств. Управление осуществляется посредством электромагнитной катушки с напряжением питания 12В постоянного тока (DC12V). Степень защиты оболочки IP65 согласно ГОСТ 14254-2015 гарантирует пыленепроницаемость и защиту от водяных струй.
Технические характеристики:
- Тип распределителя: 5/2 (пятилинейный, двухпозиционный);
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80);
- Рабочее давление: 0.15 – 0.8 МПа;
- Максимальное испытательное давление: 1.2 МПа;
- Пропускная способность: Эффективная площадь сечения 16 мм² (Cv=0.89);
- Присоединительные резьбы: Вход/Выход — G1/4", Выхлоп — G1/8";
- Температурный диапазон: от -20°C до +70°C;
- Максимальная частота срабатывания: 5 циклов в секунду.
