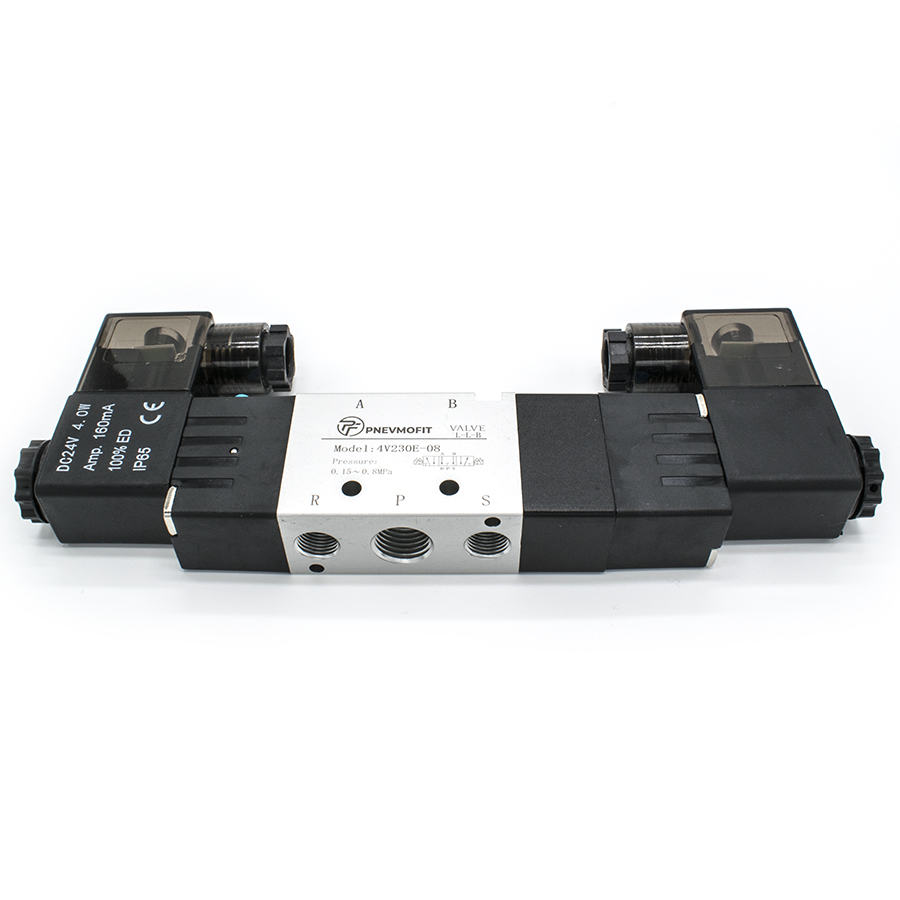

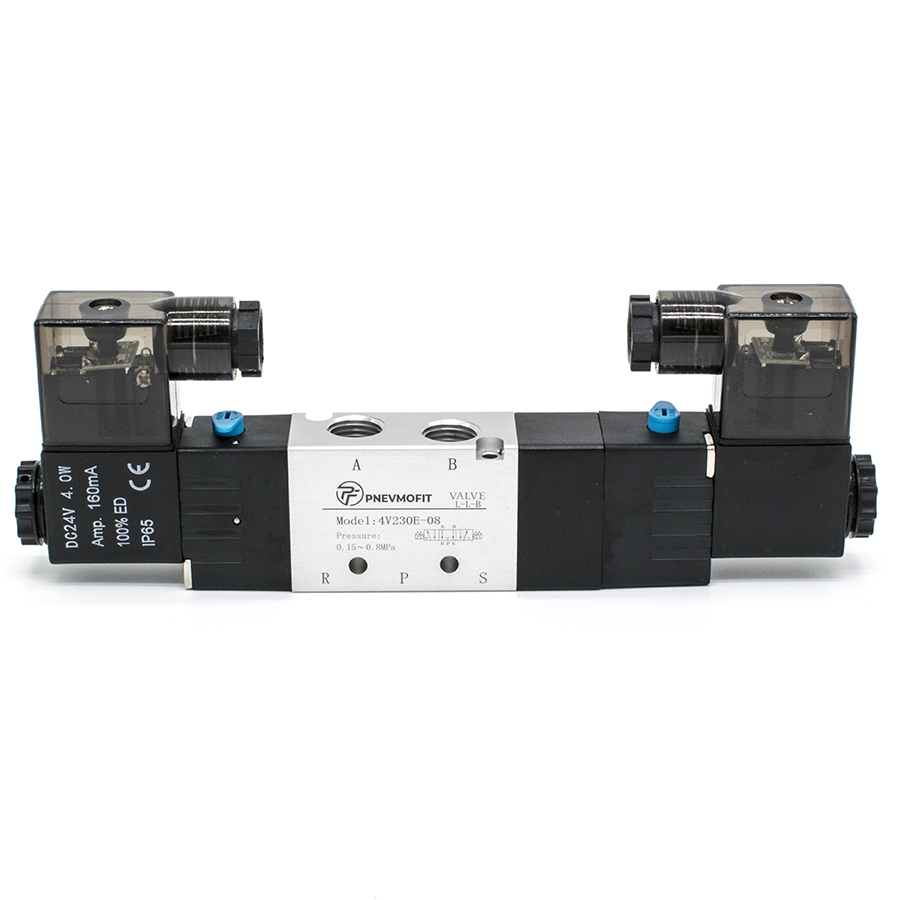

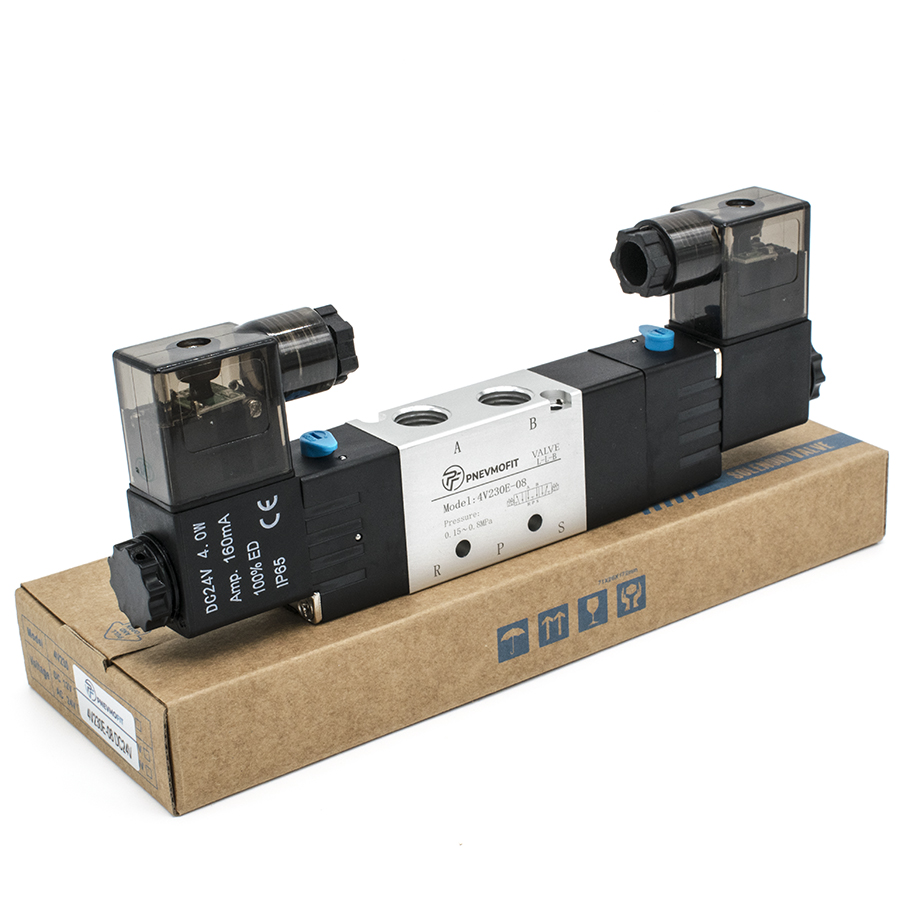

Техническое описание пневмораспределителя 4V230E-08 DC24V
Пневмораспределитель серии 4V230E-08 является исполнительным устройством золотникового типа с электропневматическим двусторонним управлением. Данный компонент предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31061-2011 в части общих технических условий для пневмоприводов.
Конструктивные и функциональные особенности
- Конфигурация: Пятилинейный трехпозиционный (5/3) распределитель с закрытым центром в нейтральном положении (выхлоп в центральной позиции).
- Тип управления: Двухстороннее электромагнитное управление (две катушки) с вспомогательным пилотным пневмоуправлением.
- Материалы: Корпус выполнен из алюминиевого сплава, уплотнения обеспечивают герметичность класса А по ГОСТ 19862-93.
- Монтаж: Возможность индивидуальной установки или монтажа на групповую плиту (манифольд).
Технические характеристики
- Присоединительная резьба (вход/выход): G1/4"
- Резьба выхлопных отверстий: G1/8"
- Номинальное рабочее давление: 0.15–0.8 МПа
- Максимально допустимое давление: 1.2 МПа
- Эффективная площадь сечения: 12 мм² (Cv=0.67)
- Напряжение питания: DC 24V (допуск ±10%)
- Класс защиты: IP65 (согласно ГОСТ 14254-2015)
- Температурный диапазон эксплуатации: от -20°C до +70°C
- Максимальная частота переключений: 5 Гц
