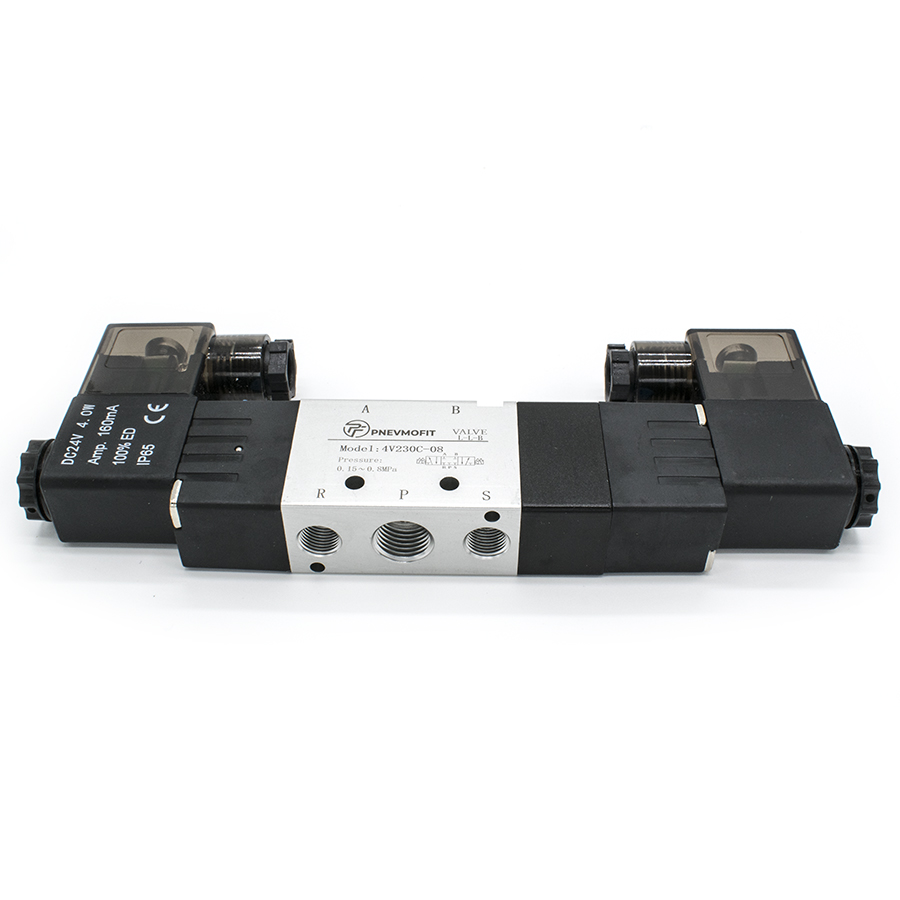

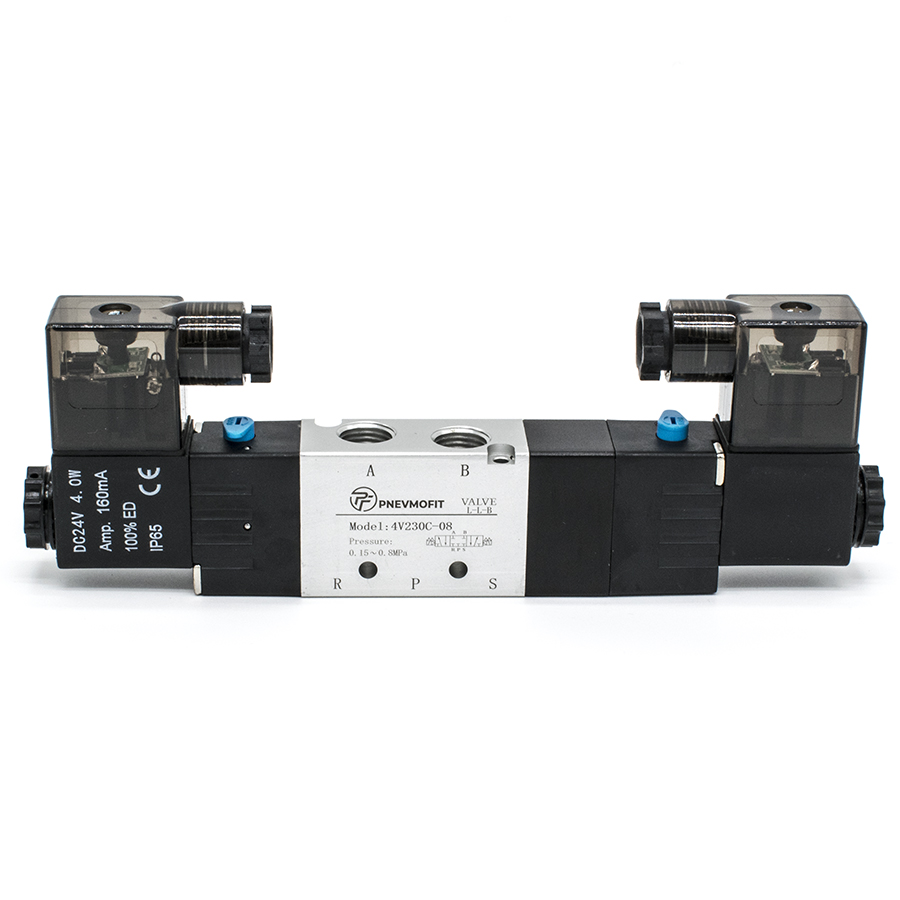

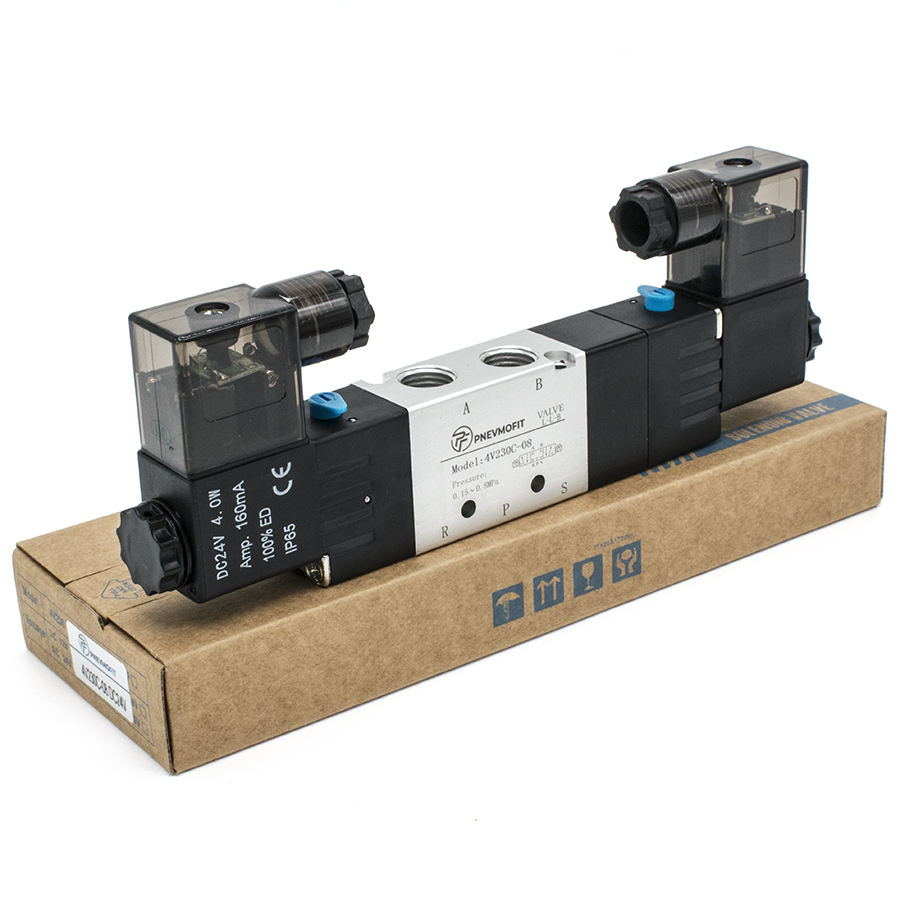

Техническое описание пневмораспределителя 4V230C-08 DC24V
Пневматический распределитель серии 4V230C-08 представляет собой устройство золотникового типа с двухсторонним электромагнитным управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по пятилинейной трехпозиционной схеме (5/3) с закрытым центром в нейтральном положении.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Управление: Осуществляется посредством двух электромагнитных катушек (соленоидов) с напряжением питания 24В постоянного тока (DC24V).
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) с содержанием распыленного масла или без него.
- Герметичность: Соответствует классу защиты IP65, что позволяет эксплуатировать устройство в условиях повышенной влажности и запыленности.
- Стандартизация: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические характеристики:
- Рабочее давление: 0.15–0.8 МПа (максимальное выдерживаемое давление до 1.2 МПа).
- Пропускная способность: эффективная площадь сечения 12 мм² (коэффициент CV=0.67).
- Температурный диапазон: от -20°C до +70°C.
- Максимальная частота срабатывания: до 5 циклов в секунду при минимальном времени отклика 0.05 сек.
