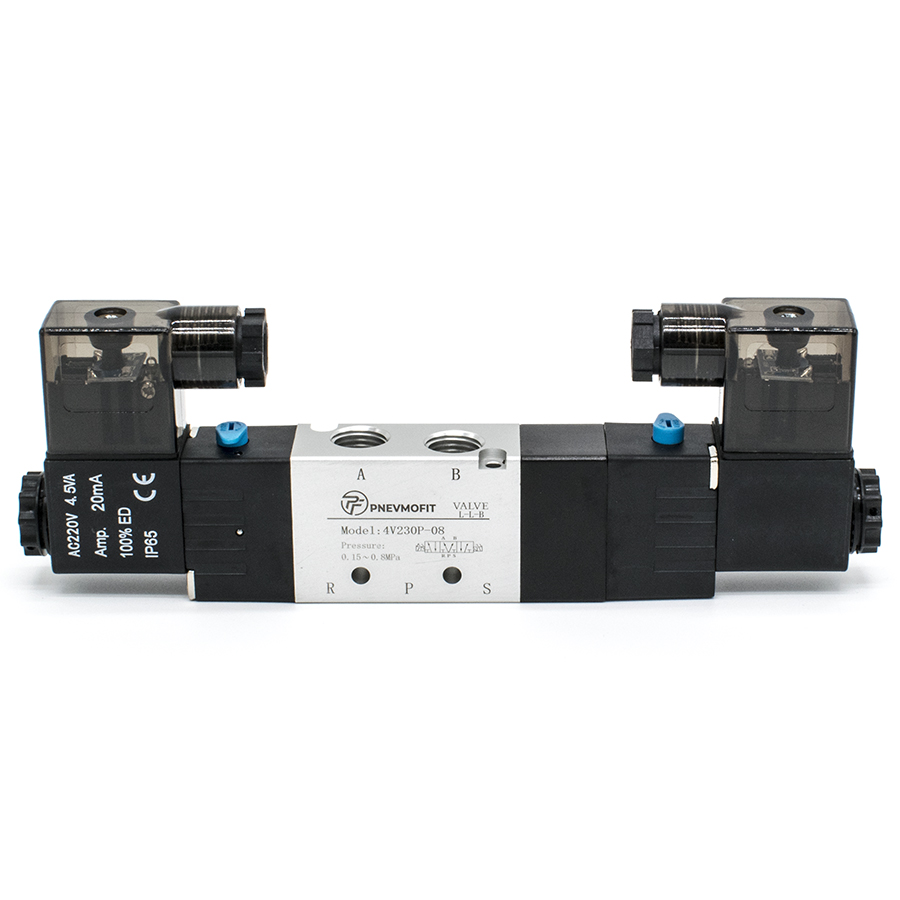

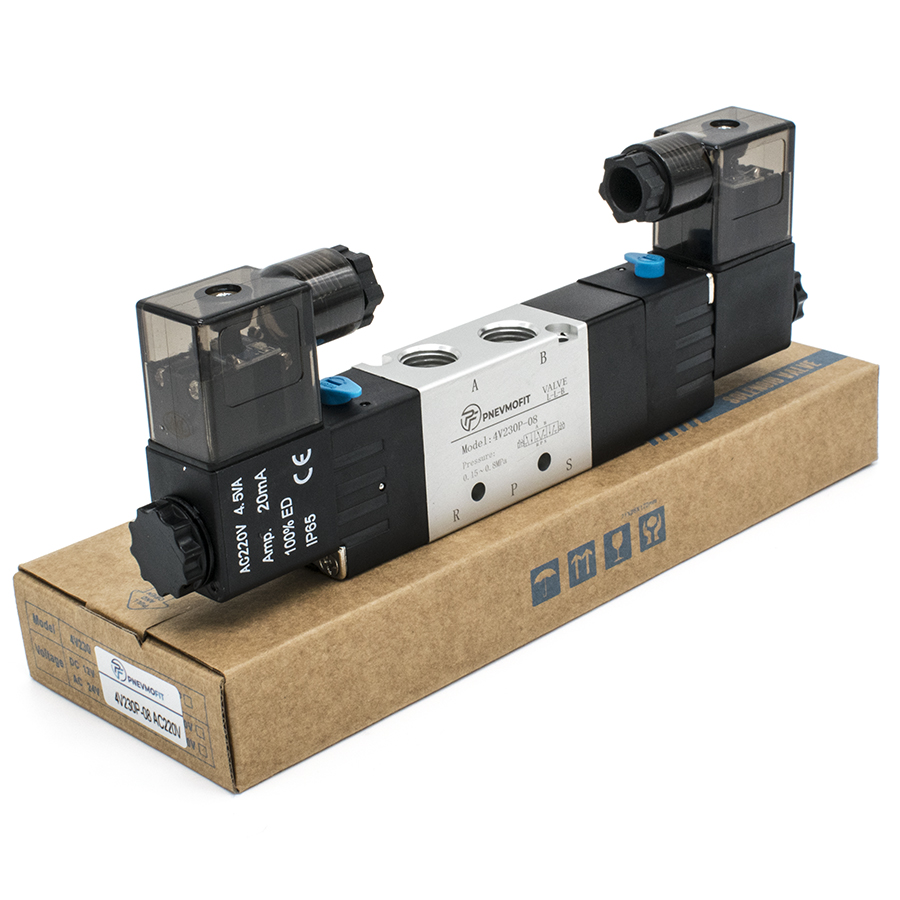

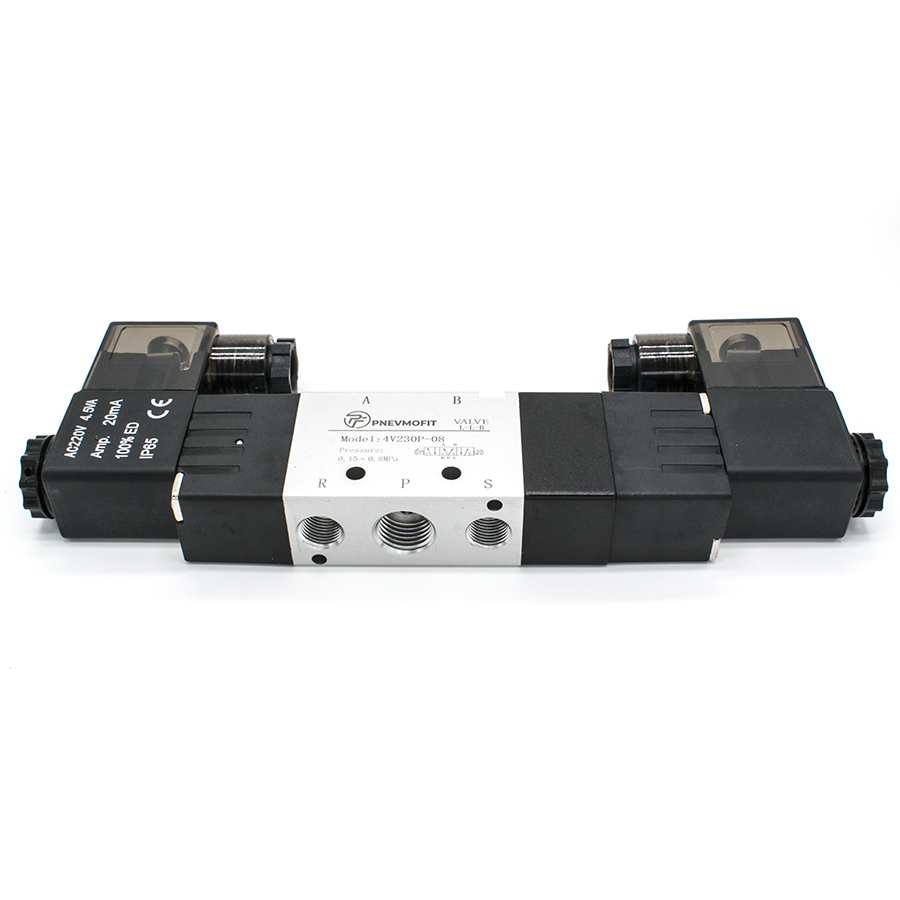

Техническое описание пневмораспределителя 4V230P-08 AC220V
Пневмораспределитель серии 4V представляет собой пятилинейный трехпозиционный (5/3) исполнительный механизм с двухсторонним электромагнитным управлением и пружинным возвратом в центральное положение. Данное устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения.
Конструкция распределителя базируется на золотниковом принципе с пилотным управлением. В центральной позиции (тип P) все порты находятся под давлением, что обеспечивает фиксацию исполнительных механизмов. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневматических приводов и устройств.
Основные технические параметры:
- Тип распределителя: 5/3 (пятилинейный, трехпозиционный);
- Рабочая среда: Сжатый воздух, очищенный до класса 10 согласно ГОСТ 17433-80 (тонкость фильтрации не менее 40 мкм);
- Рабочее давление: 0.15 – 0.8 МПа (максимально допустимое — 1.2 МПа);
- Пропускная способность: Эффективная площадь сечения 12 мм² (коэффициент пропускной способности Cv=0.67);
- Электрические характеристики: Напряжение питания AC 220V, потребляемая мощность 3.5 VA, класс защиты IP65;
- Температурный режим: Эксплуатация в диапазоне от -20°C до +70°C;
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, уплотнения — NBR.
Устройство характеризуется высокой частотой срабатывания (до 5 циклов в секунду) и минимальным временем отклика (0.05 сек), что позволяет использовать его в высокодинамичных автоматизированных линиях.
