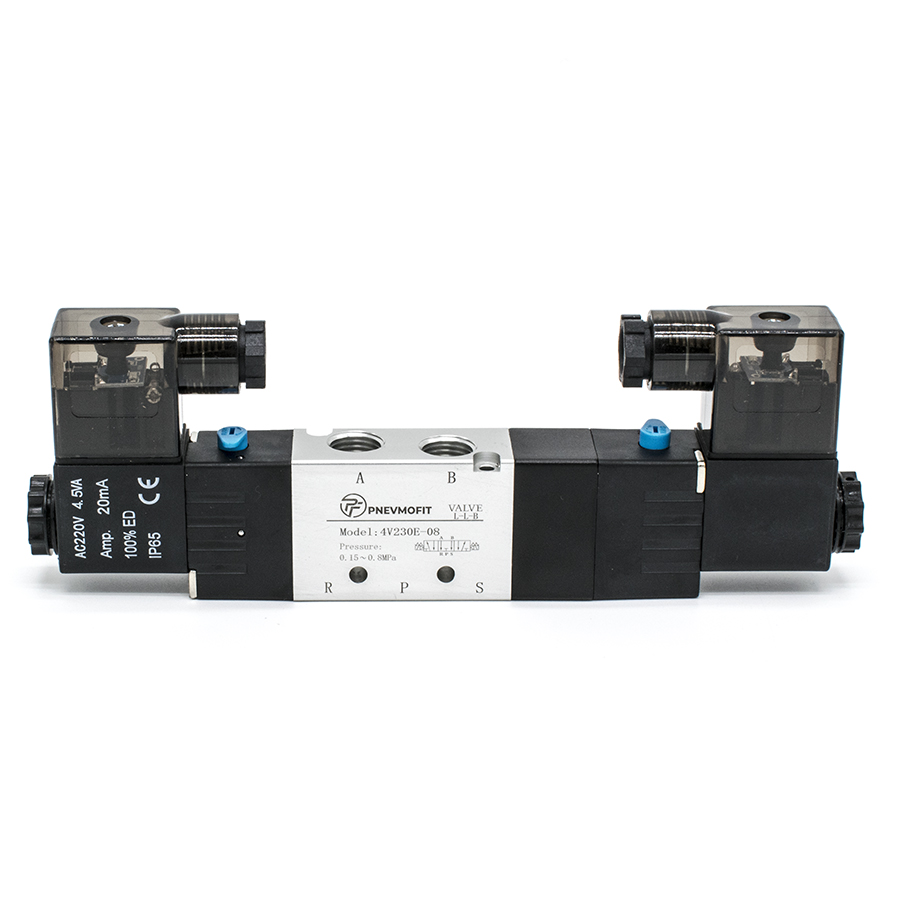

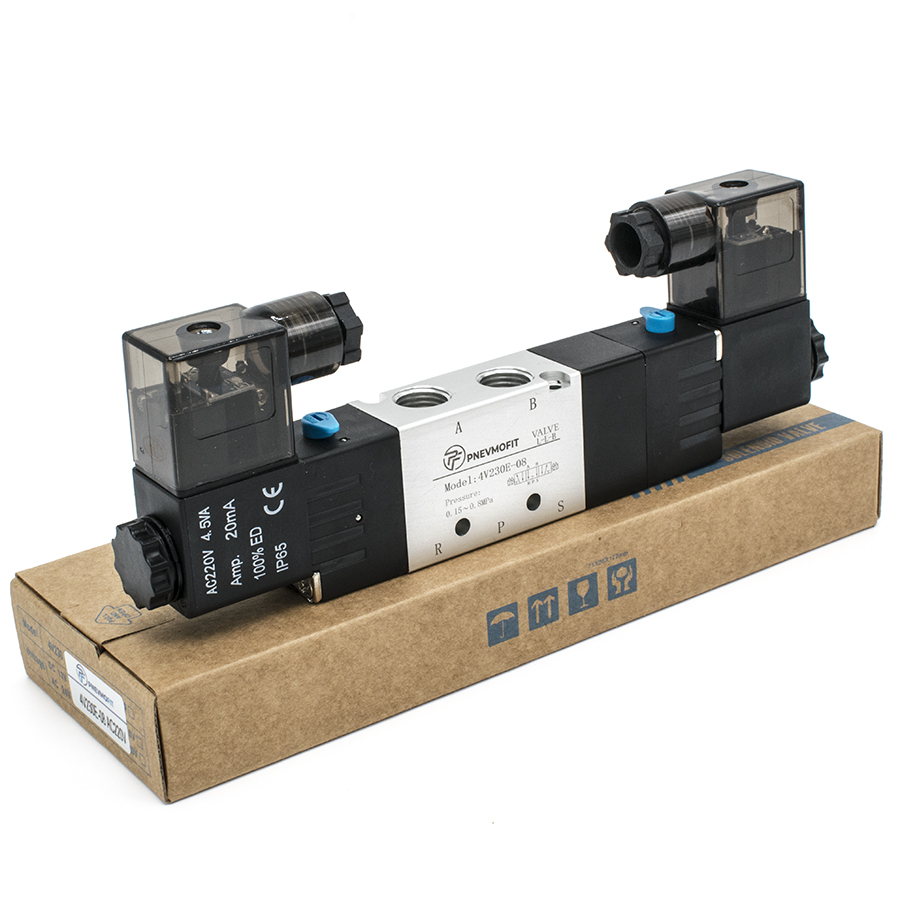

Техническое описание пневмораспределителя 4V230E-08 AC220V
Пневмораспределитель серии 4V230E-08 с электропневматическим двусторонним управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/3 (пятилинейный трехпозиционный) с закрытым центром в нейтральном положении, что обеспечивает фиксацию исполнительных механизмов при отсутствии управляющего сигнала.
Конструктивные и эксплуатационные особенности:
- Тип управления: Двухстороннее электромагнитное управление с пружинным возвратом в центральное положение.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с подачей смазки (масляный туман), так и без нее.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Электрическая часть: Катушки переменного тока AC220V с классом защиты IP65 и допустимым отклонением напряжения ±10%.

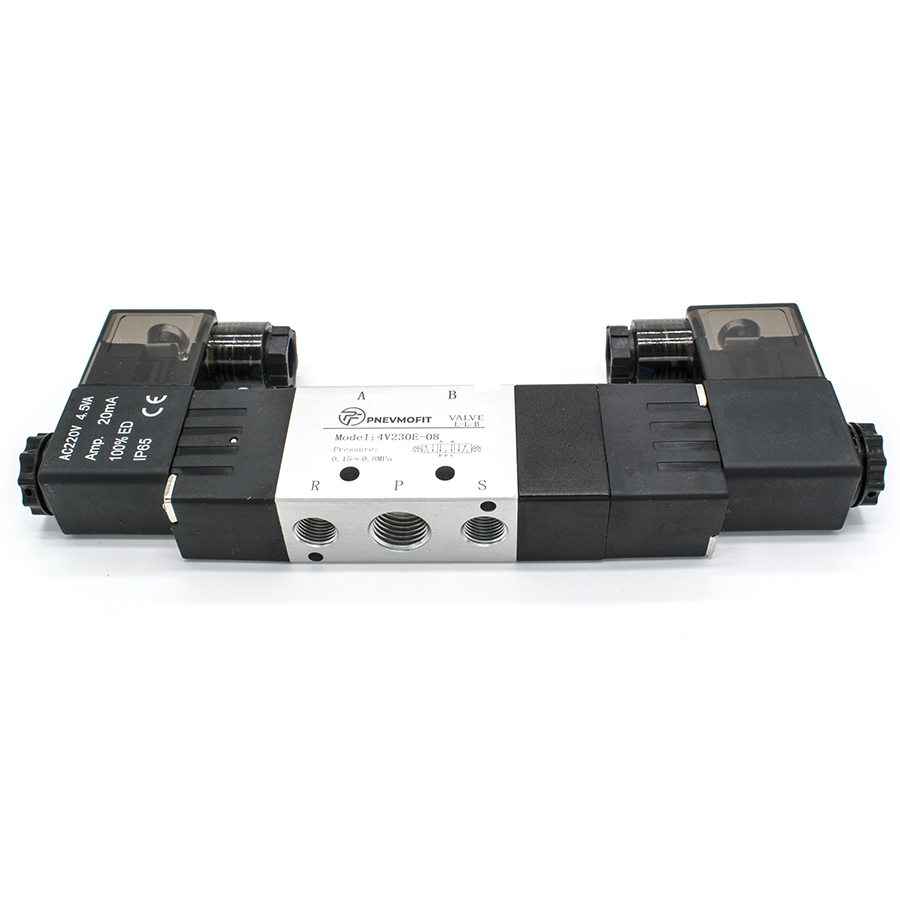

- Монтаж: Присоединительные порты G1/4" для линии питания и потребителей, G1/8" для выхлопных отверстий.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности при эксплуатации пневматических устройств.
Технические характеристики:
- Рабочее давление: 0.15–0.8 МПа (макс. 1.2 МПа);
- Эффективная площадь сечения: 12 мм² (Cv=0.67);
- Температурный диапазон: от -20°C до +70°C;
- Максимальная частота срабатывания: 5 циклов/сек.
