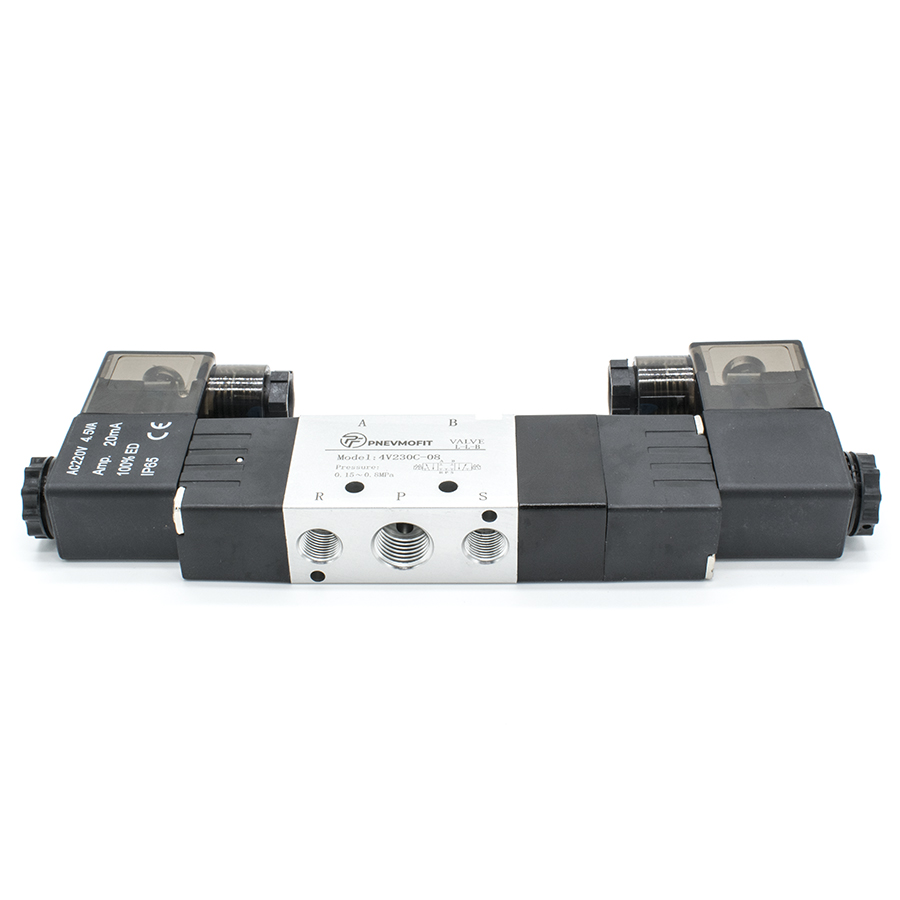

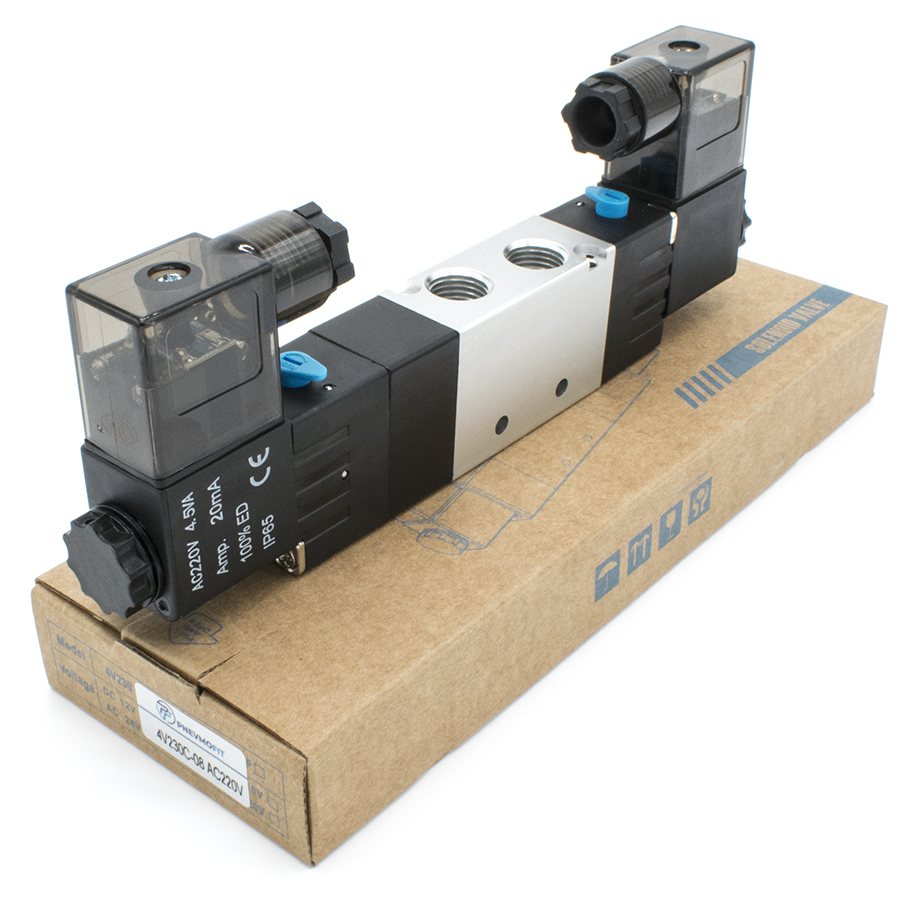

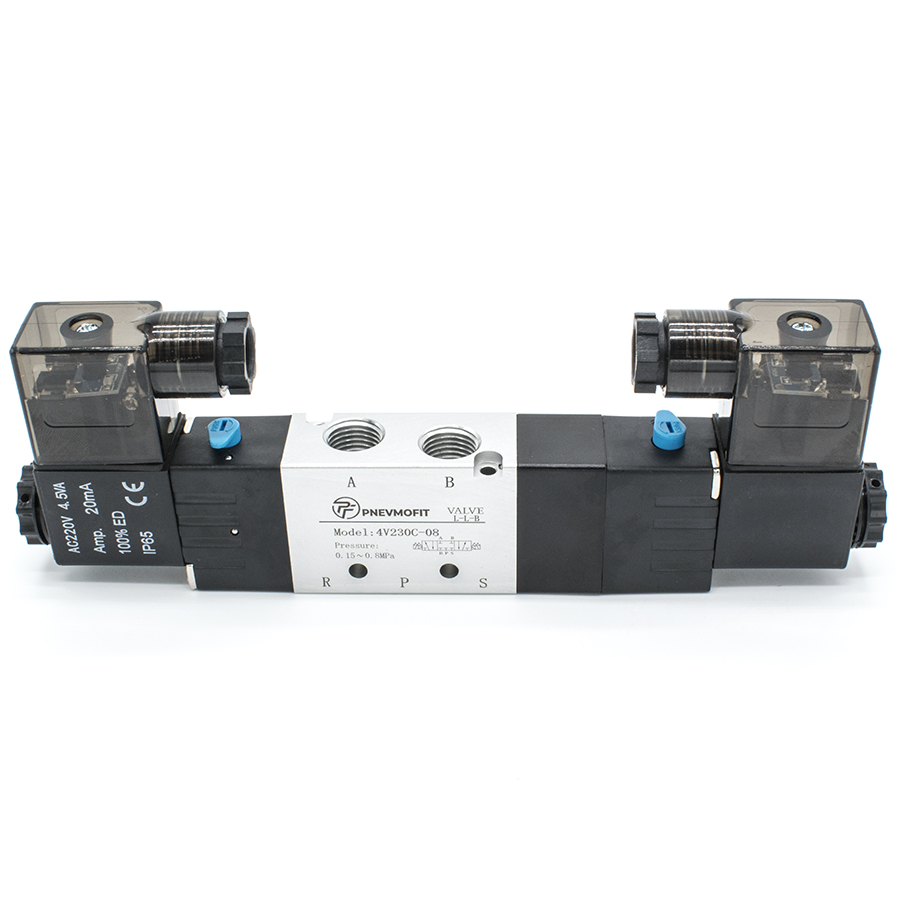

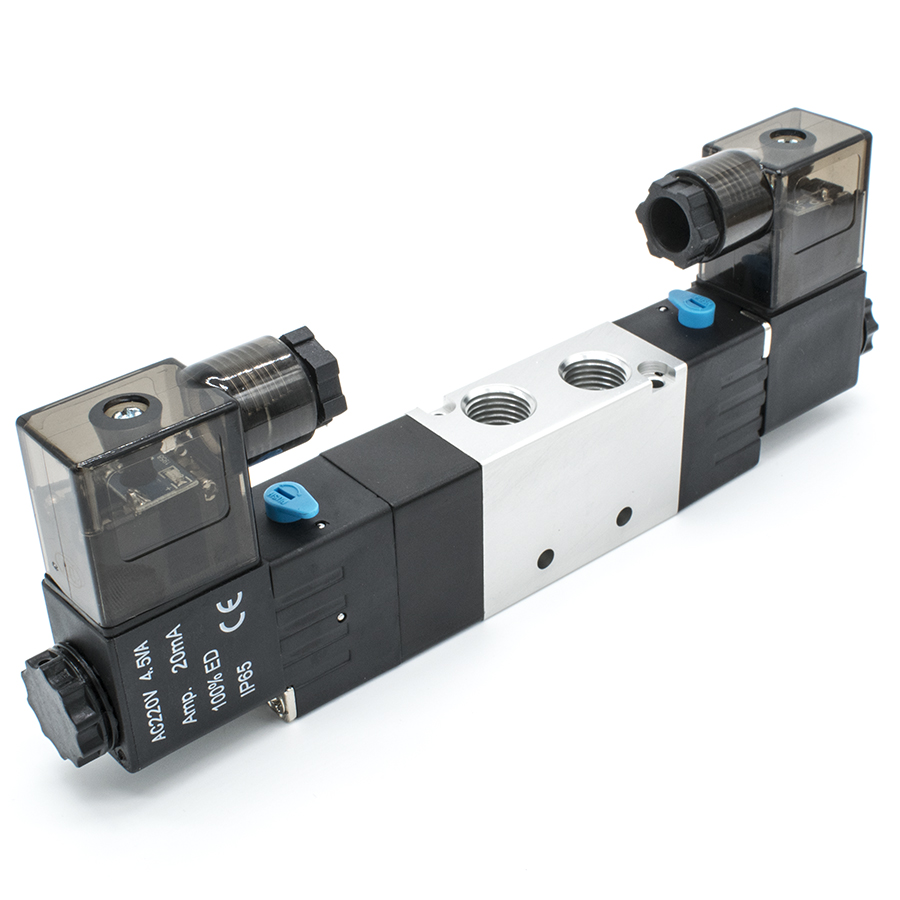

Техническое описание пневмораспределителя 4V230C-08 AC220V
Пневмораспределитель серии 4V230C-08 с двухсторонним электромагнитным управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по пятилинейной трехпозиционной схеме (5/3) с закрытым центром в нейтральном положении.
Изделие соответствует требованиям ГОСТ 31062-2011 (Пневмоприводы. Распределители. Общие технические требования и методы испытаний) и ГОСТ 12.2.101-84, что гарантирует надежность эксплуатации в регламентированных режимах. Переключение осуществляется посредством воздействия управляющего сигнала на электромагнитные катушки, перемещающие золотник внутри корпуса из алюминиевого сплава.
Технические параметры и эксплуатационные условия:
- Тип распределителя: 5/3 (пятилинейный, трехпозиционный, закрытый центр);
- Рабочая среда: очищенный сжатый воздух (фильтрация не менее 40 мкм) согласно ГОСТ 17433-80;
- Рабочее давление: от 0.15 до 0.8 МПа (максимальное кратковременное давление до 1.2 МПа);
- Пропускная способность: эффективная площадь сечения 12 мм² (коэффициент CV=0.67);
- Электрические характеристики: напряжение питания AC 220V, потребляемая мощность 3.5 VA;
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение по ГОСТ 14254-2015);
- Температурный диапазон: эксплуатация при температуре окружающей среды от -20 до +70°C;
- Присоединительные порты: вход/выход — G1/4", выхлопные отверстия — G1/8".
Конструкция распределителя обеспечивает высокую частоту срабатывания (до 5 циклов в секунду) с минимальным временем отклика 0.05 сек, что позволяет интегрировать его в высокопроизводительные автоматизированные линии.
