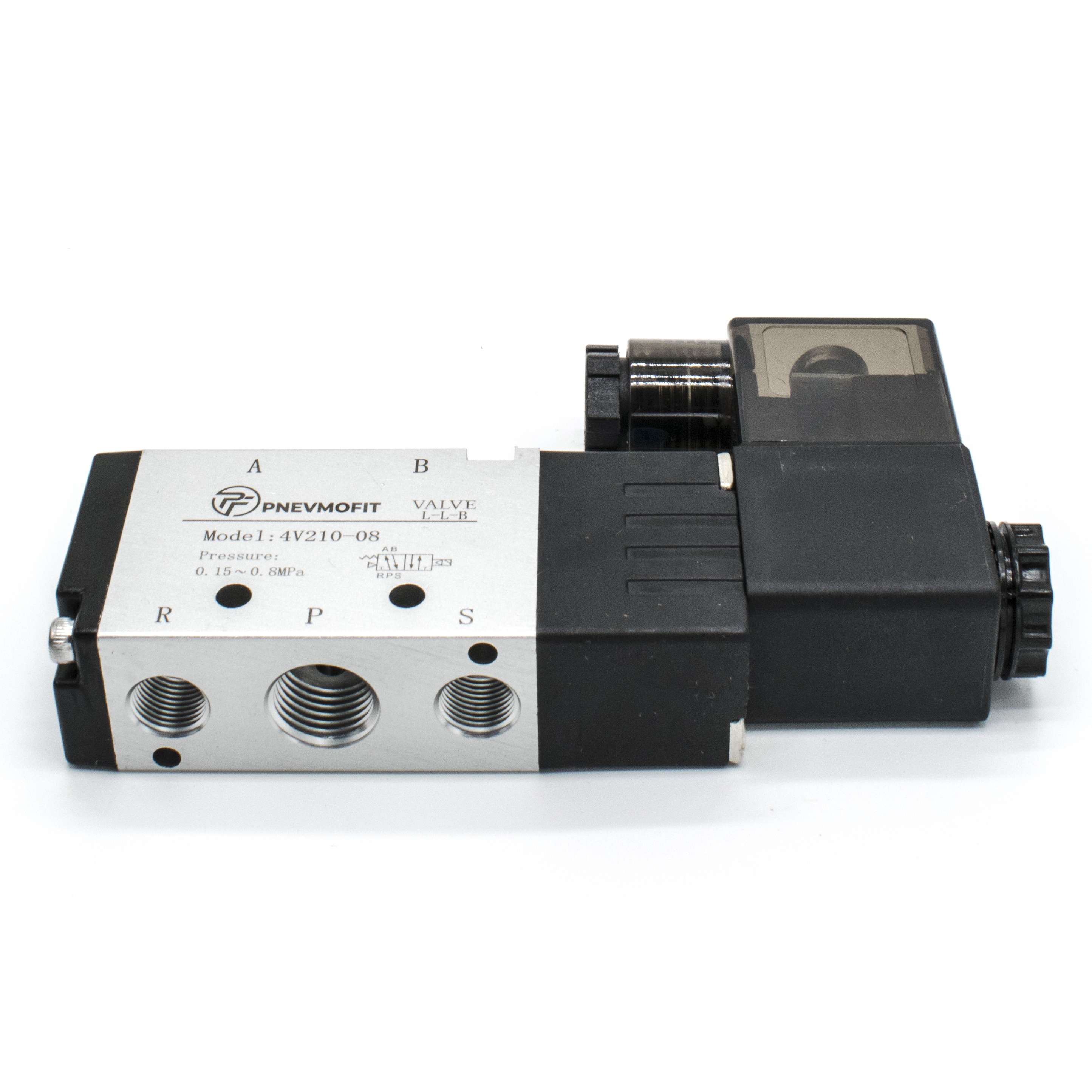

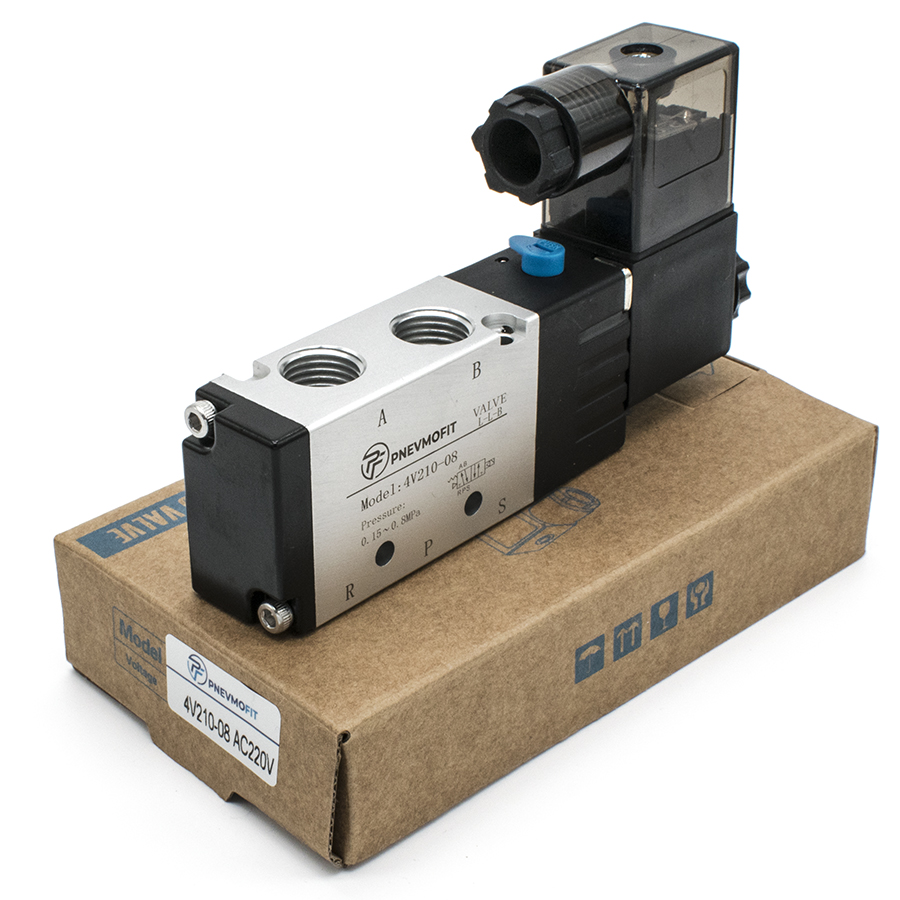

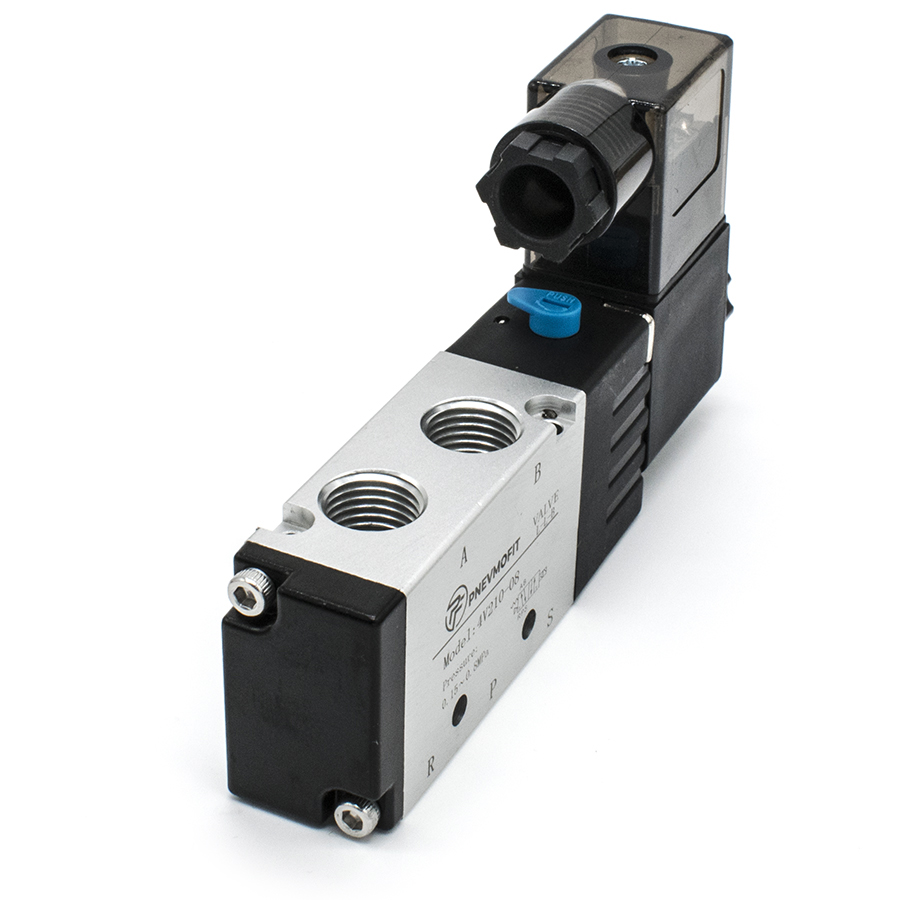

Техническое описание пневмораспределителя 4V210-08 AC220V
Пневматический распределитель серии 4V210-08 с электропневматическим односторонним управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/2 (пятилинейный, двухпозиционный, моностабильный) и оснащено пружинным возвратом золотника в исходное состояние при снятии управляющего сигнала.
Конструктивные и эксплуатационные особенности:

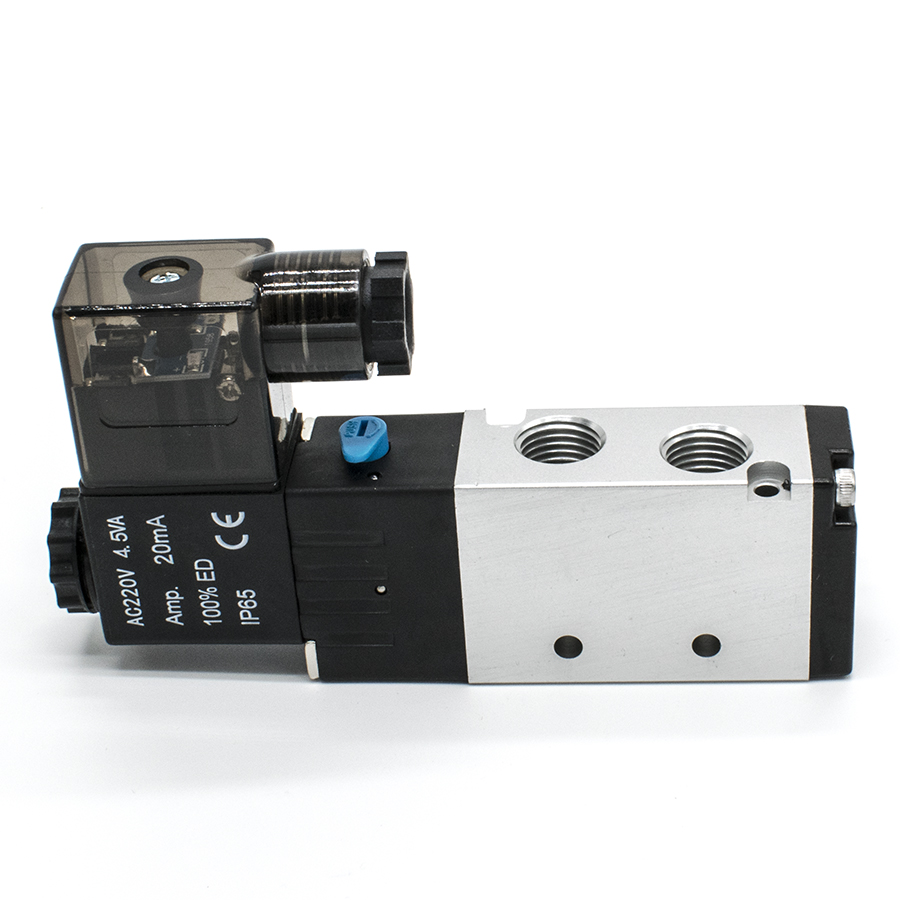

- Механизм управления: Электромагнитная катушка (соленоид) с напряжением питания AC 220V, обеспечивающая высокую частоту срабатывания до 5 циклов в секунду.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность узла.
- Герметичность: Соответствие классу защиты IP65 гарантирует стабильную работу в условиях запыленности и воздействия влаги.
- Монтаж: Присоединительные порты G1/4" для линии питания и рабочих портов, выхлопные порты G1/8".
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 (Система стандартов безопасности труда. Пневмоприводы. Общие требования безопасности к конструкции).
Технические параметры:
- Рабочая среда: Очищенный сжатый воздух (фильтрация не менее 40 мкм).
- Рабочий диапазон давления: 0.15 – 0.8 МПа.
- Эффективное сечение: 16 мм² (коэффициент пропускной способности CV=0.89).
- Температурный режим: от -20°C до +70°C.
