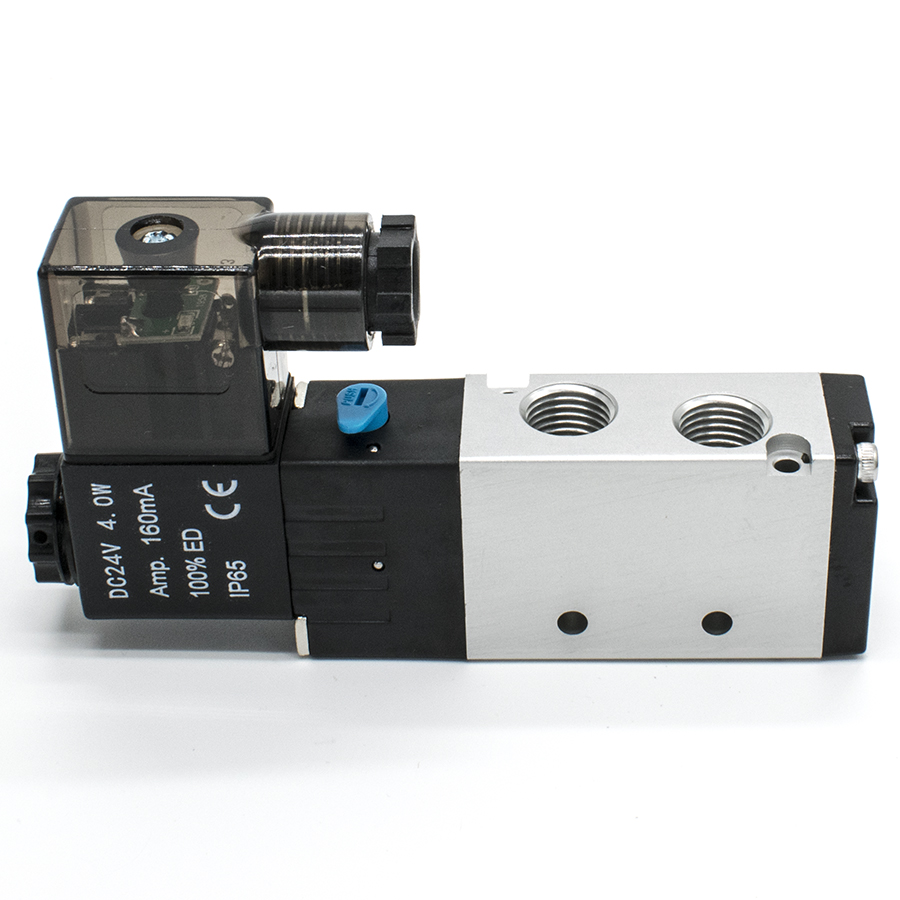

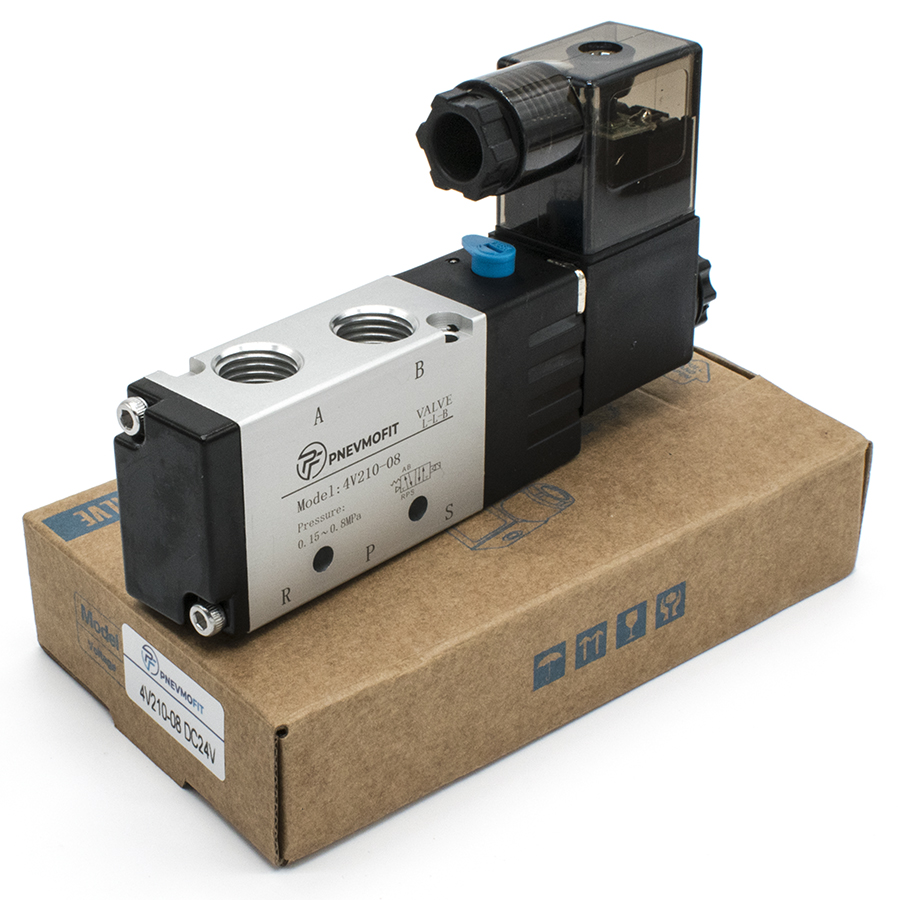

Техническое описание пневмораспределителя 4V210-08 DC24V
Пневматический распределитель серии 4V210-08 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный двухпозиционный) и является моностабильным с пружинным возвратом в исходное состояние.
Конструкция распределителя базируется на золотниковом принципе с пилотным управлением, что обеспечивает высокую надежность и быстродействие. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, устойчивого к коррозии. Электромагнитная катушка с напряжением питания 24В постоянного тока обеспечивает стабильное переключение при частоте до 5 циклов в секунду.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности при эксплуатации пневматических систем. Тонкость фильтрации рабочей среды (сжатого воздуха) должна составлять не менее 40 мкм согласно регламентам технического обслуживания.
Технические характеристики:
- Тип управления: Электропневматическое (одностороннее)
- Рабочее давление: 0.15 – 0.8 МПа
- Максимально допустимое давление: 1.2 МПа
- Пропускная способность: 16 мм² (Cv=0.89)
- Класс защиты: IP65
- Температурный диапазон: от -20°C до +70°C
