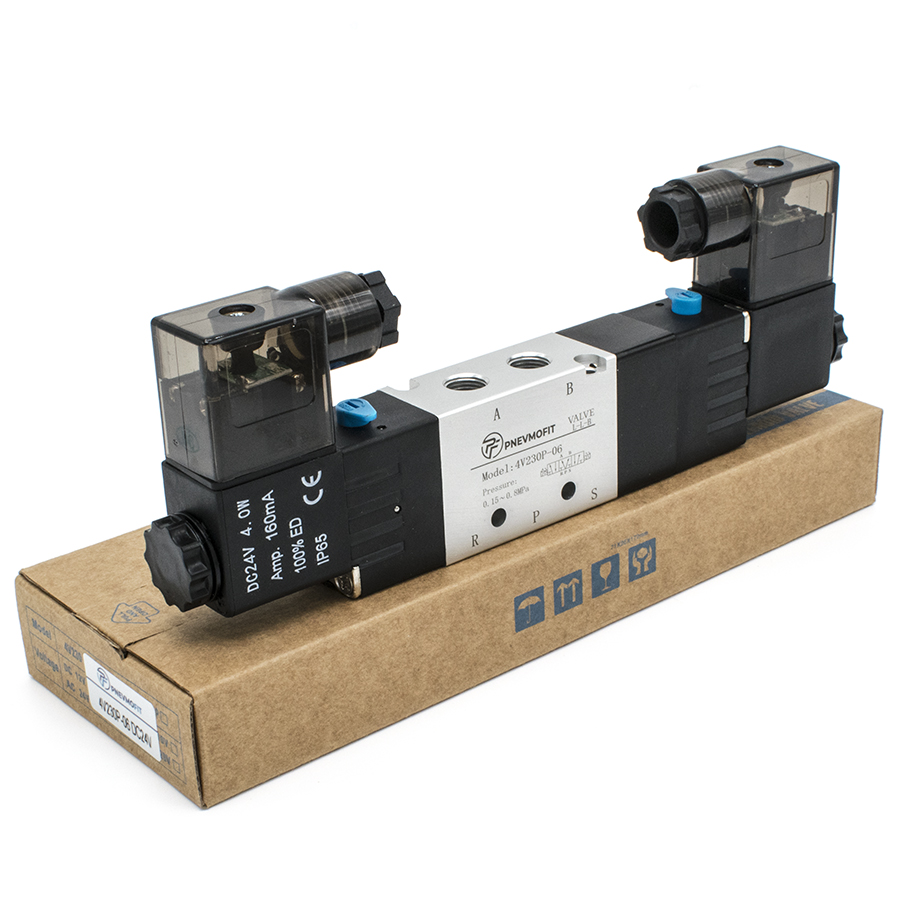

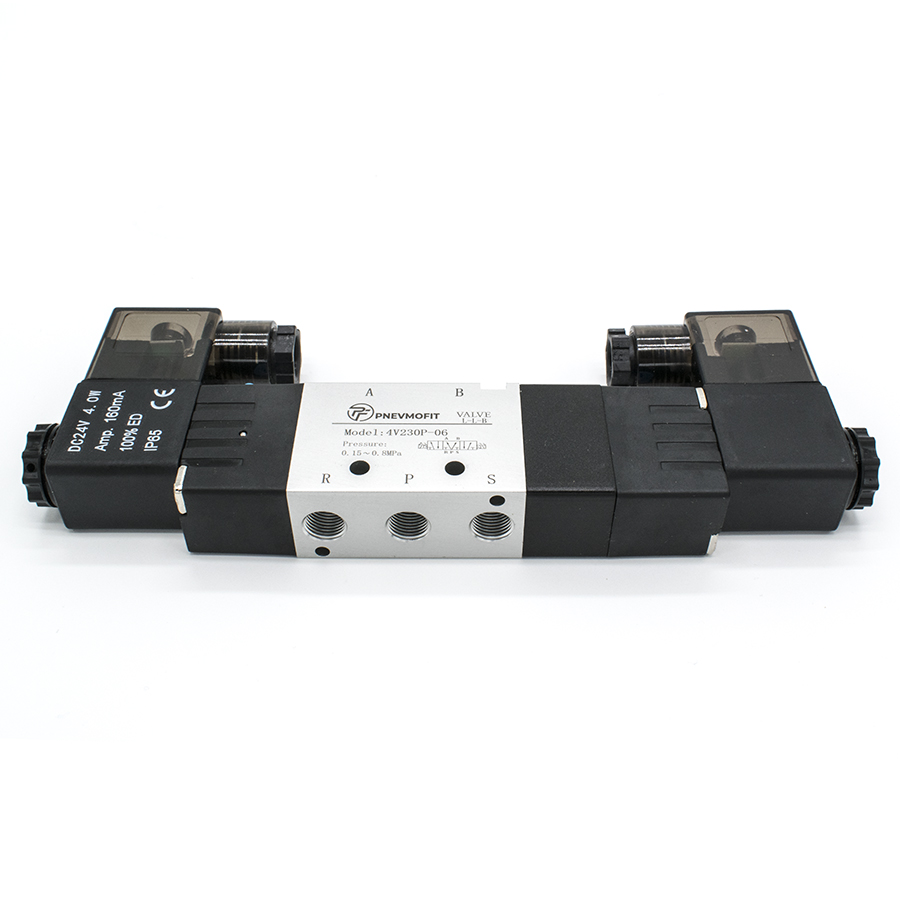

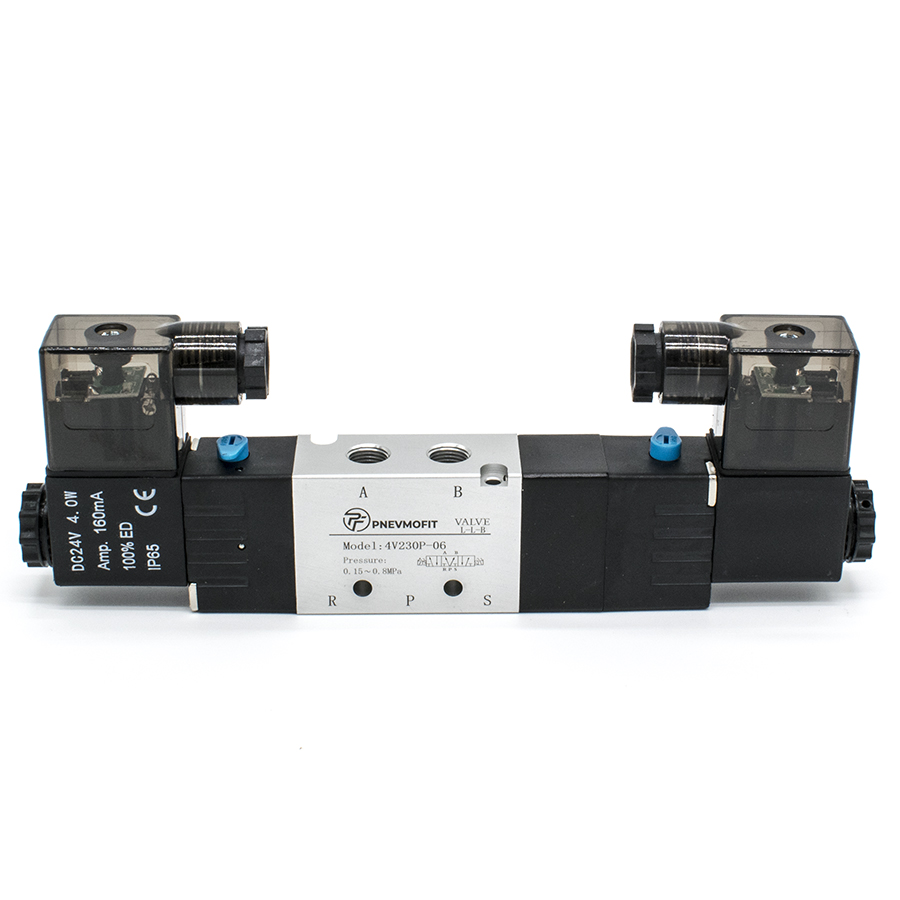

Техническое описание пневмораспределителя 4V230P-06 DC24V
Пневматический распределитель серии 4V230P-06 с двухсторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в исполнительных механизмах пневматических систем. Устройство функционирует по схеме 5/3 (пятилинейный трехпозиционный) с фиксацией в центральной позиции под давлением (P-type).
Конструкция распределителя базируется на золотниковом принципе с пилотным управлением. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малую инерционность подвижных элементов. Переключение осуществляется подачей электрического сигнала на одну из двух катушек (DC24V), что приводит к перемещению золотника и перекоммутации рабочих портов G1/8".
Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 31441.1-2011 по части общих требований к неэлектрическому оборудованию, предназначенному для использования в потенциально взрывоопасных средах (при соблюдении условий эксплуатации катушек).
Технические характеристики:
- Тип распределителя: 5/3 лин./поз. (в центральной позиции все порты под давлением);
- Рабочая среда: Сжатый воздух, фильтрованный (тонкость очистки не менее 40 мкм);
- Рабочее давление: 0.15 – 0.8 МПа;
- Максимальное испытательное давление: 1.2 МПа;
- Эффективная площадь сечения: 12 мм² (Cv=0.67);
- Напряжение питания: 24В постоянного тока (DC24V);
- Класс защиты: IP65 согласно ГОСТ 14254-2015;
- Максимальная частота срабатывания: 5 циклов/сек;
- Температурный диапазон: от -20°C до +70°C.
