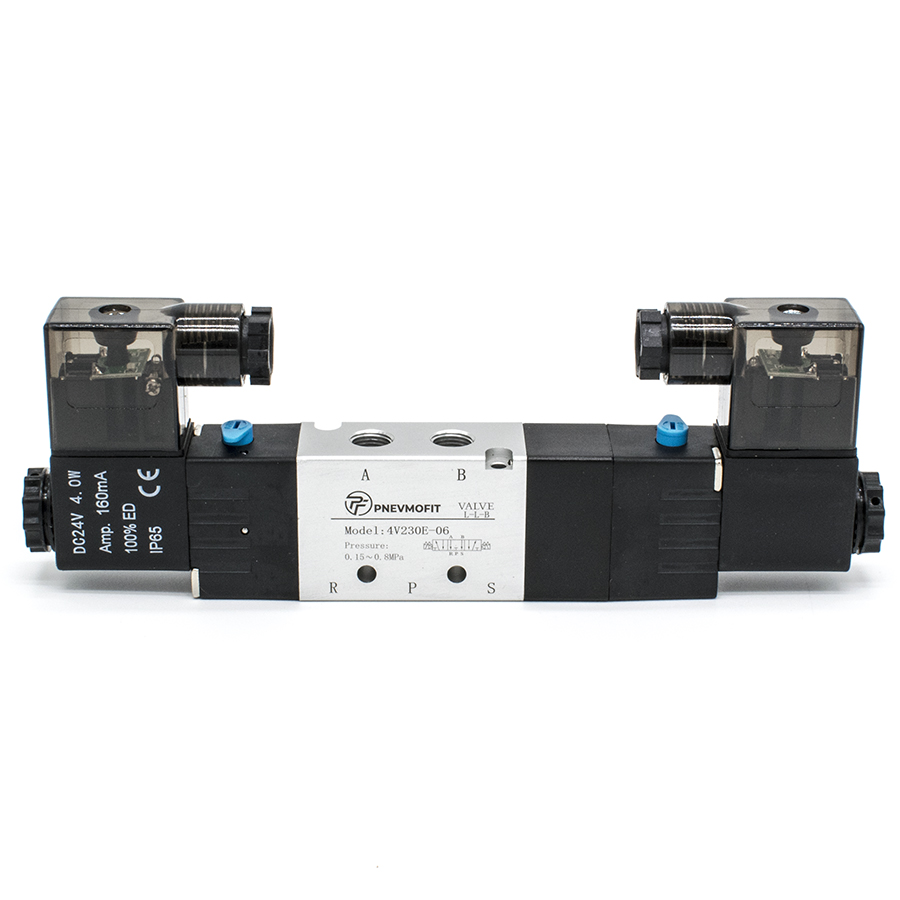

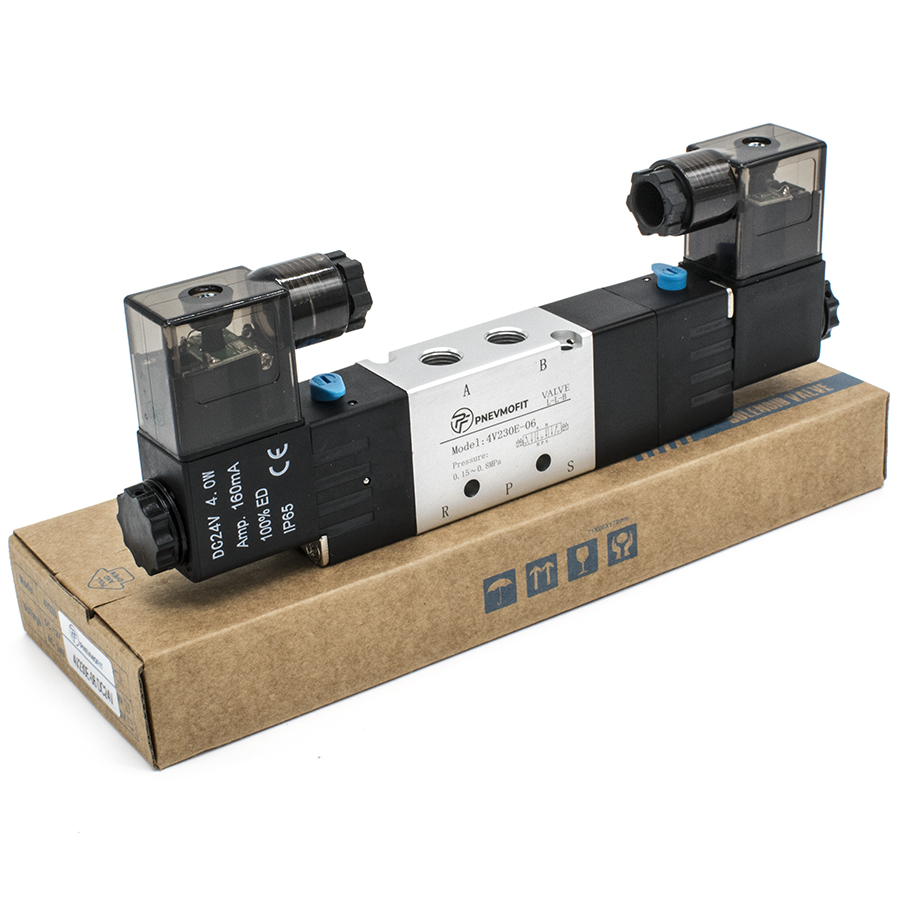

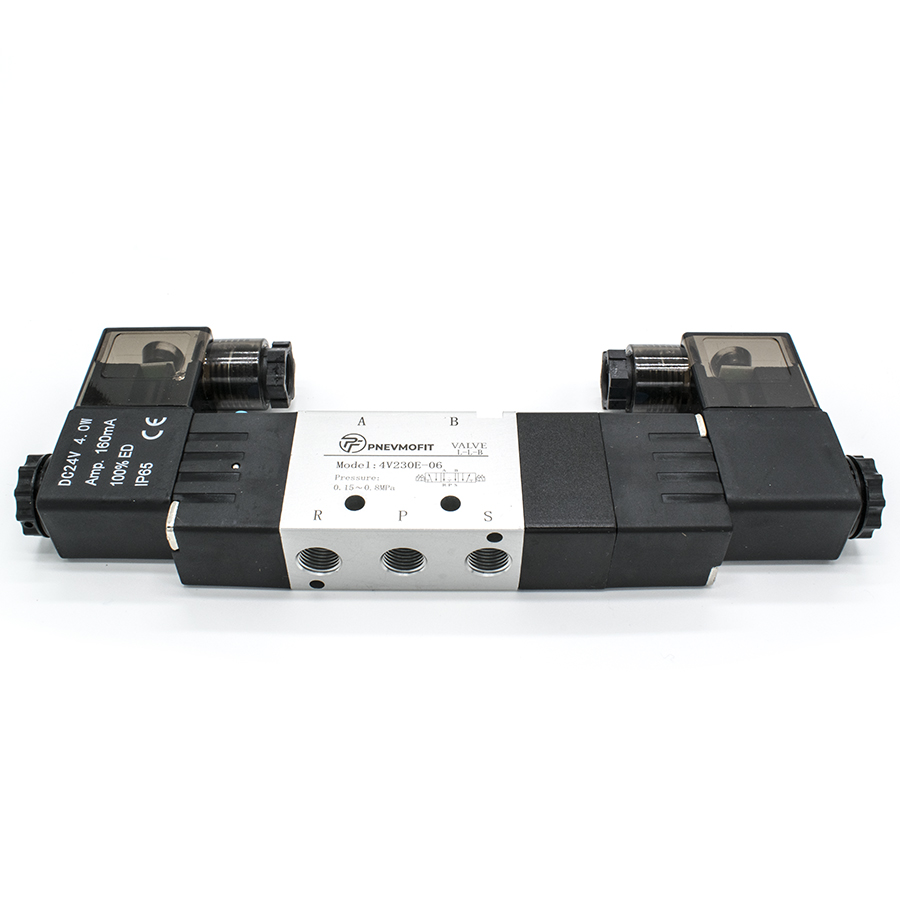

Техническое описание пневмораспределителя 4V230E-06 DC24V
Пневмораспределитель серии 4V представляет собой пятилинейный трехпозиционный (5/3) исполнительный механизм с двухсторонним электромагнитным управлением и пружинным возвратом в центральную позицию (закрытый центр/выхлоп в центре). Устройство предназначено для коммутации пневматических линий и управления направлением потоков сжатого воздуха в исполнительных органах пневмосистем.
Конструктивное исполнение золотникового типа обеспечивает высокую надежность и частоту срабатывания до 5 циклов в секунду. Корпус изделия выполнен из прецизионного алюминиевого сплава, что гарантирует коррозионную стойкость и механическую прочность. Уплотнения из износостойких эластомеров позволяют эксплуатировать устройство в широком температурном диапазоне от -20 до +70°C.
Технические характеристики и параметры эксплуатации соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем. Электромагнитные катушки имеют степень защиты IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
Основные эксплуатационные параметры:
- Номинальное рабочее давление: 0.15–0.8 МПа;
- Максимально допустимое давление: 1.2 МПа;
- Эффективная площадь сечения: 12 мм² (коэффициент пропускной способности CV=0.67);
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
