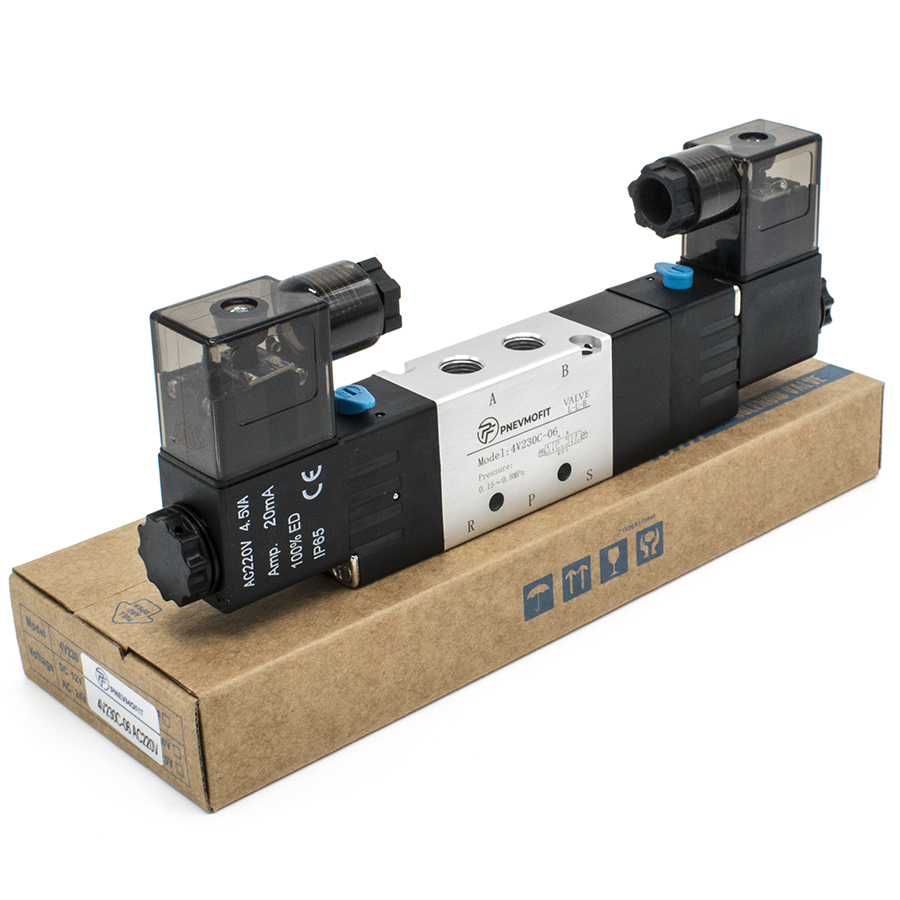

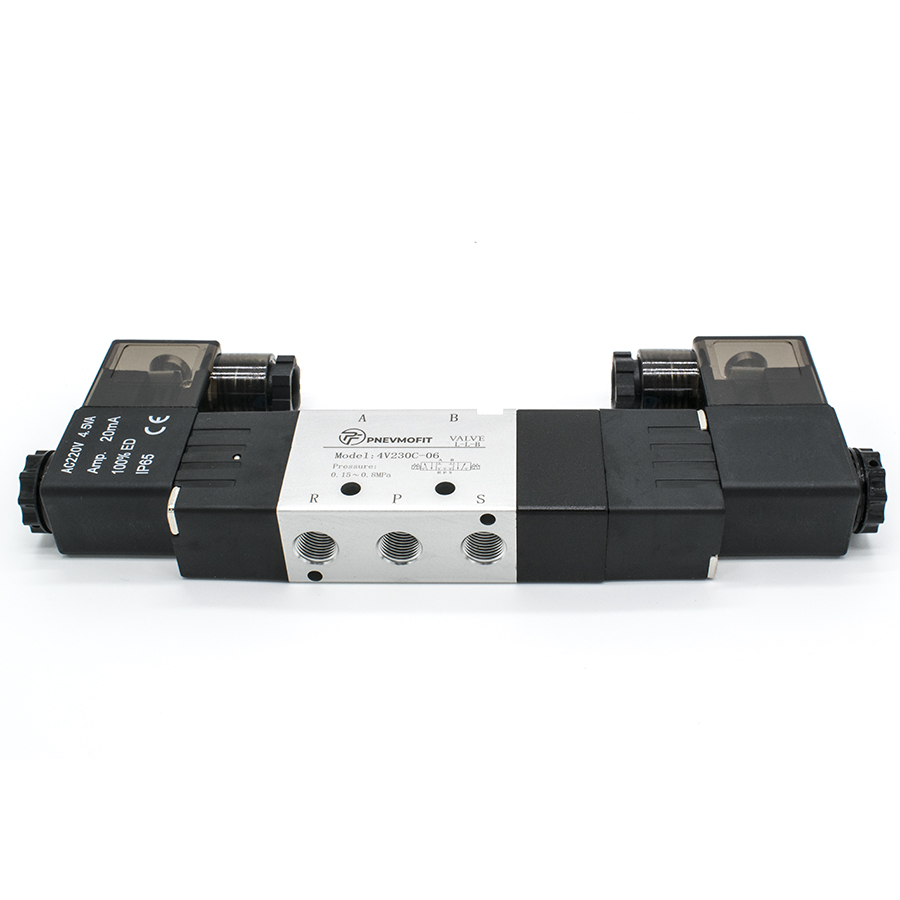

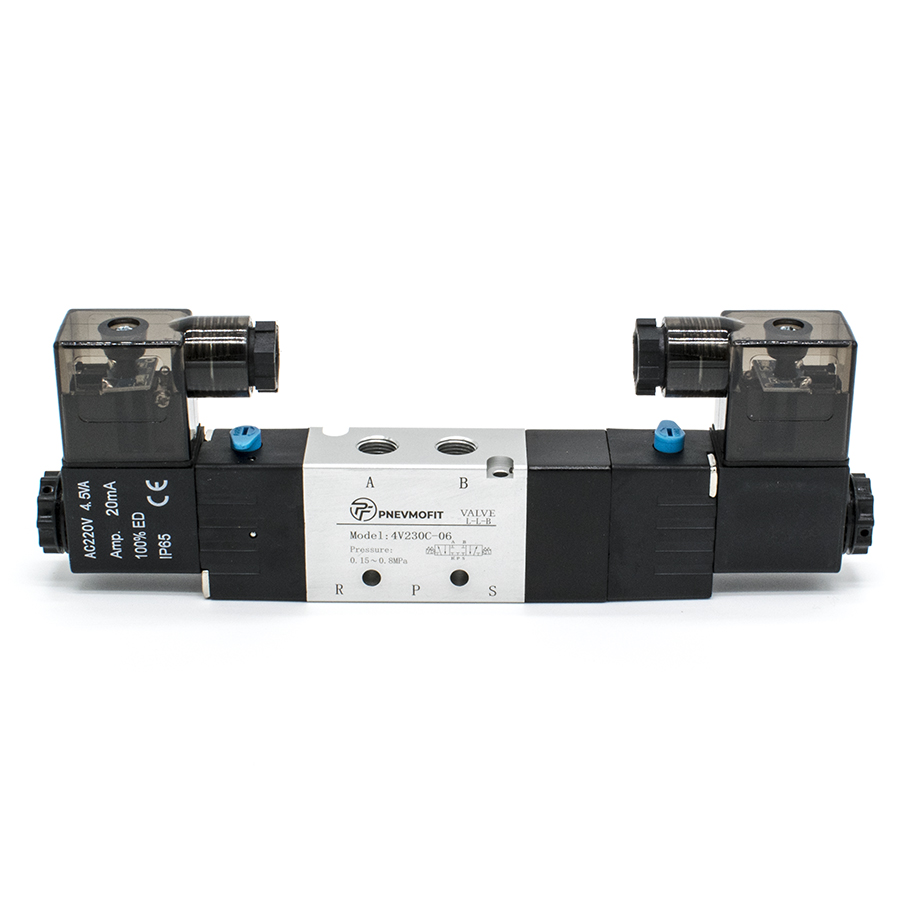

Техническое описание пневмораспределителя 4V230C-06 AC220V
Пневмораспределитель серии 4V относится к устройствам золотникового типа с электропневматическим двусторонним управлением. Данный компонент предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических запросов к пневматическим приводам и устройствам управления.
Конструктивные и эксплуатационные особенности:
- Схема функционирования: 5/3 (пятилинейный, трехпозиционный), закрытый в центральной позиции, что обеспечивает фиксацию исполнительного механизма при отсутствии управляющего сигнала.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Электромагнитный привод: Оснащен двумя катушками управления с напряжением питания 220В переменного тока (AC). Степень защиты оболочки соответствует классу IP65 по ГОСТ 14254-2015.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) с содержанием масла или без него.
Технические параметры:
- Рабочее давление: 0.15–0.8 МПа.
- Пропускная способность: эффективная площадь сечения 12 мм² (коэффициент CV=0.67).
- Температурный диапазон: от -20°C до +70°C.
- Максимальная частота срабатывания: 5 циклов в секунду.
- Присоединительная резьба: G1/8".
