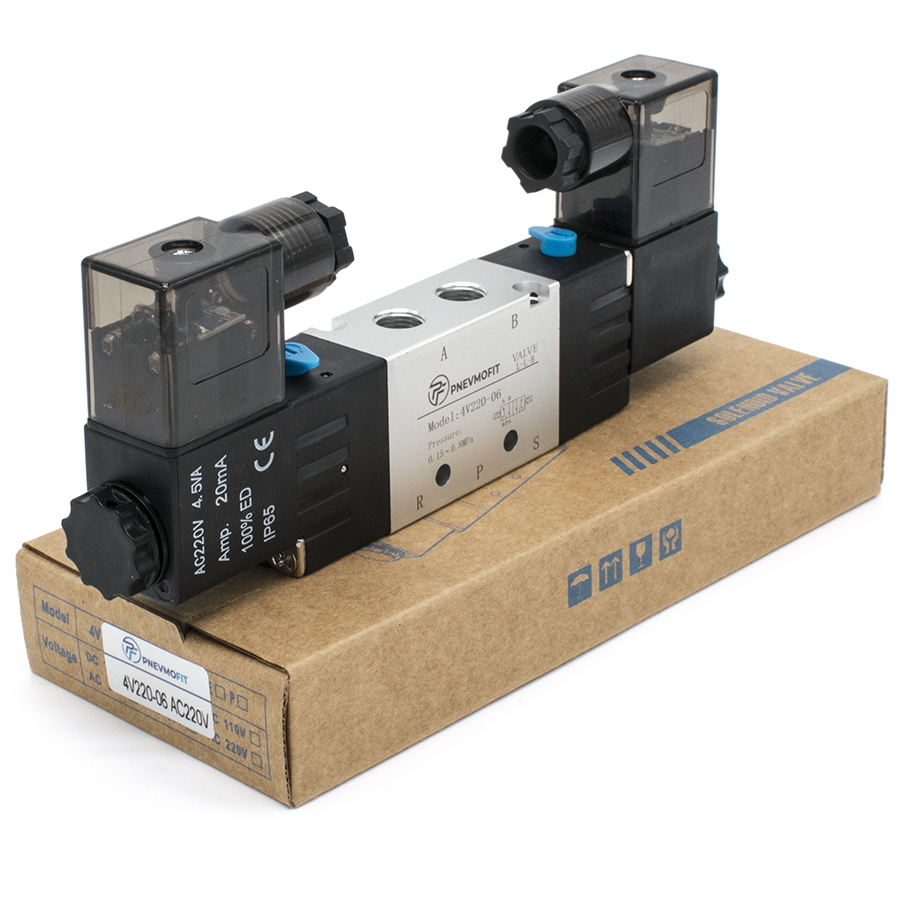

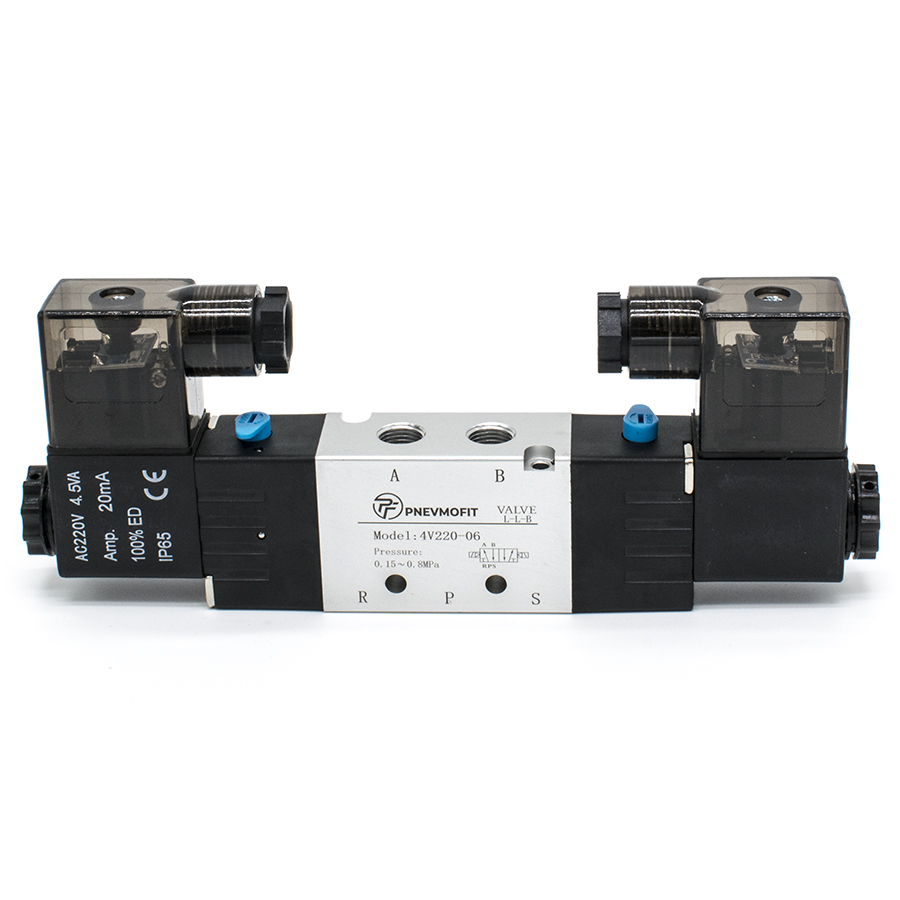

Техническое описание пневмораспределителя 4V220-06 AC220V
Пневмораспределитель серии 4V представляет собой пятилинейный двухпозиционный (5/2) бистабильный клапан с двухсторонним электромагнитным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение рабочих состояний осуществляется путем подачи электрического сигнала на одну из двух катушек управления, что приводит к перемещению золотника и перераспределению связей между присоединительными портами.
Конструкция выполнена из коррозионностойкого алюминиевого сплава, обеспечивающего необходимую прочность при рабочем давлении до 0.8 МПа. Изделие соответствует требованиям ГОСТ 31062-2011 (Пневмоприводы. Распределители. Общие технические требования и методы испытаний) в части эксплуатационных характеристик и безопасности.
Основные технические параметры:
- Тип управления: электропневматическое (двухстороннее);
- Схема работы: 5/2 (пятилинейный, двухпозиционный);
- Условный проход: эффективная площадь сечения 14 мм² (Cv=0.78);
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80);
- Присоединительная резьба: G1/8" (вход/выход/выпуск);
- Класс защиты: IP65, что обеспечивает пыленепроницаемость и защиту от струй воды.
Устройство рассчитано на эксплуатацию в широком температурном диапазоне от -20 до +70°C и обладает высокой частотой срабатывания (до 5 циклов в секунду), что позволяет использовать его в автоматизированных линиях с высокой интенсивностью работы.
