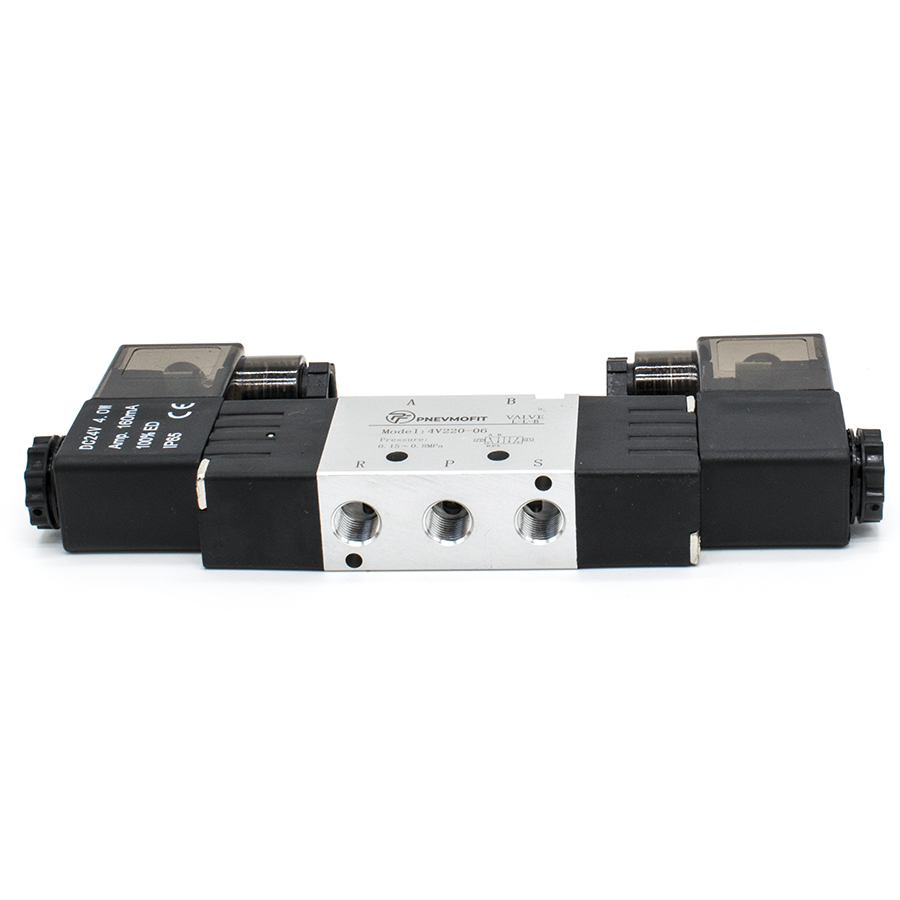

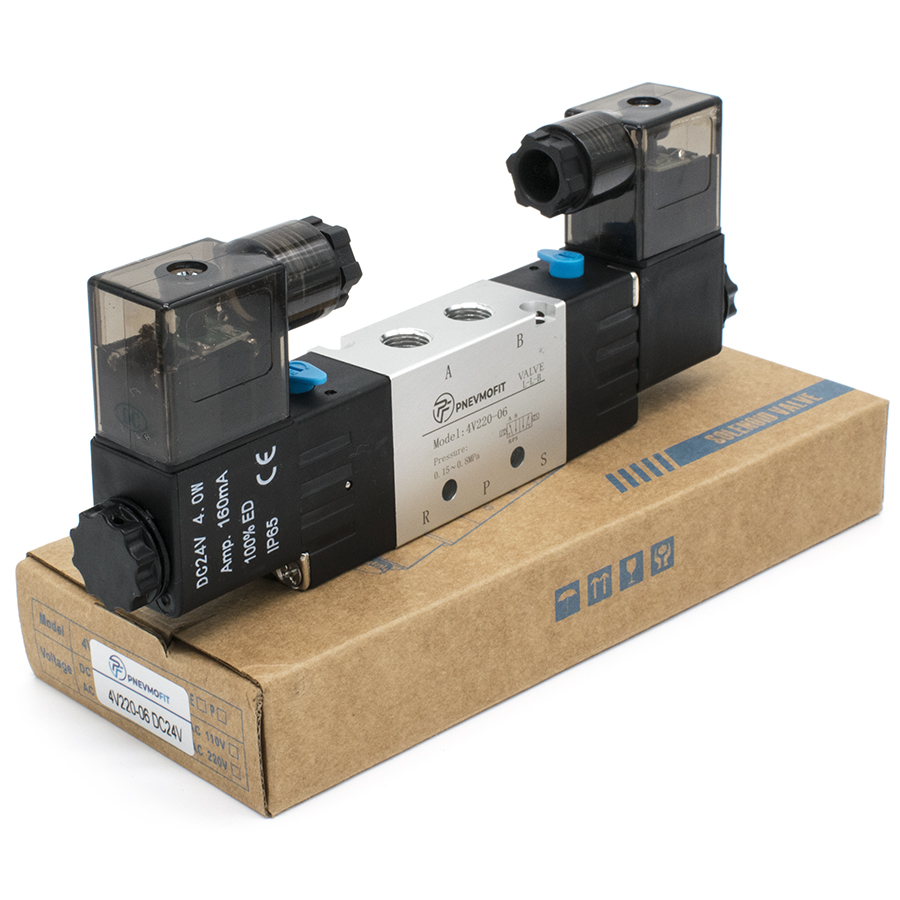

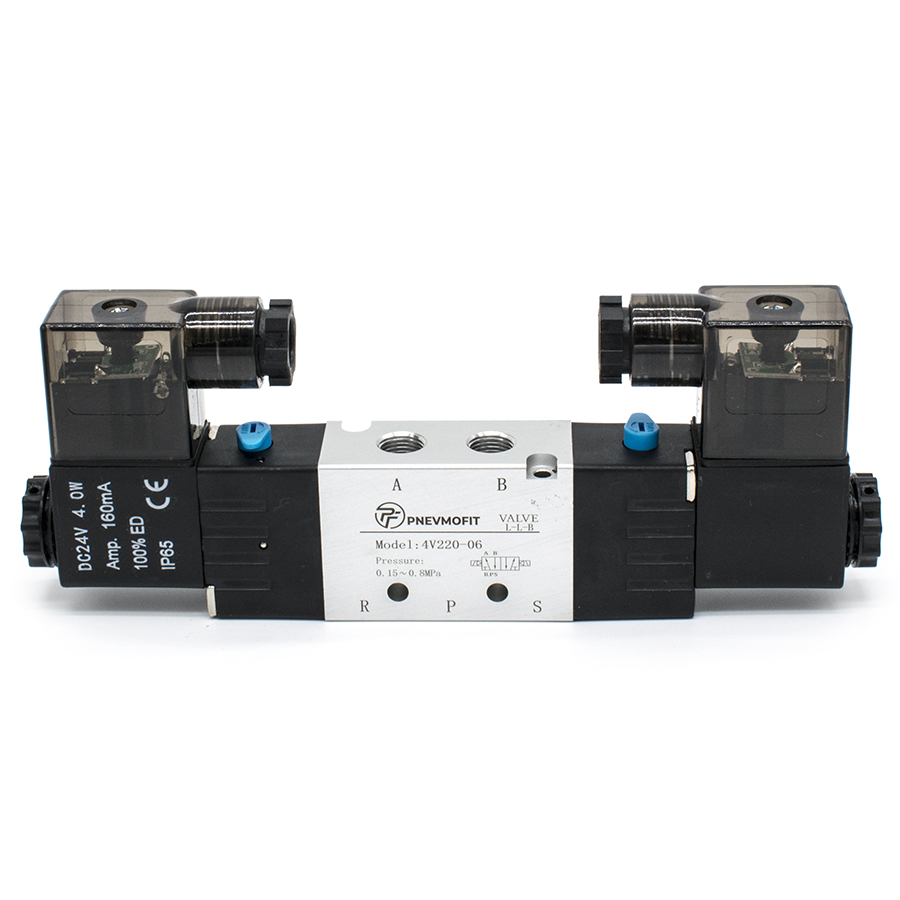

Техническое описание пневмораспределителя 4V220-06 DC24V
Пневмораспределитель серии 4V220-06 представляет собой пятилинейный двухпозиционный (5/2) электропневматический клапан бистабильного типа с двусторонним электромагнитным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение состояния осуществляется подачей электрического импульса на одну из двух катушек, что приводит к перемещению золотника и фиксации его в крайнем положении.
Конструктивные и эксплуатационные особенности:
- Схема работы: 5/2 (пятилинейный, двухпозиционный) обеспечивает управление цилиндрами двустороннего действия.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Золотниковый механизм: Прецизионная обработка сопрягаемых поверхностей гарантирует минимальные утечки и высокую частоту срабатывания (до 5 циклов в секунду).
- Степень защиты: Соответствует классу IP65, что допускает эксплуатацию в условиях воздействия пыли и водяных струй.
- Стандартизация: Параметры устройства и методы испытаний соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики:
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм согласно ГОСТ 17433-80).
- Рабочее давление: 0.15 – 0.8 МПа (максимальное кратковременное давление до 1.2 МПа).
- Присоединительная резьба (вход/выход/выхлоп): G1/8".
- Эффективная площадь сечения: 14 мм² (коэффициент пропускной способности CV=0.78).
- Напряжение питания: DC 24V (допустимое отклонение ±10%).
- Температурный диапазон: от -20°C до +70°C.
