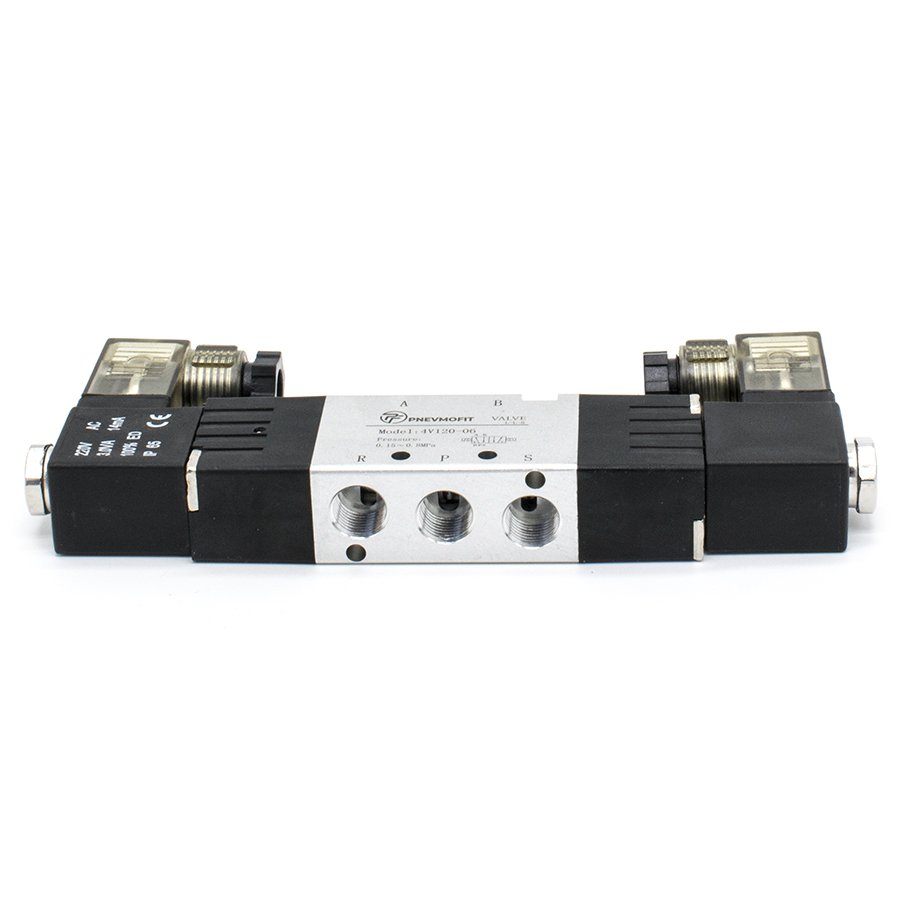

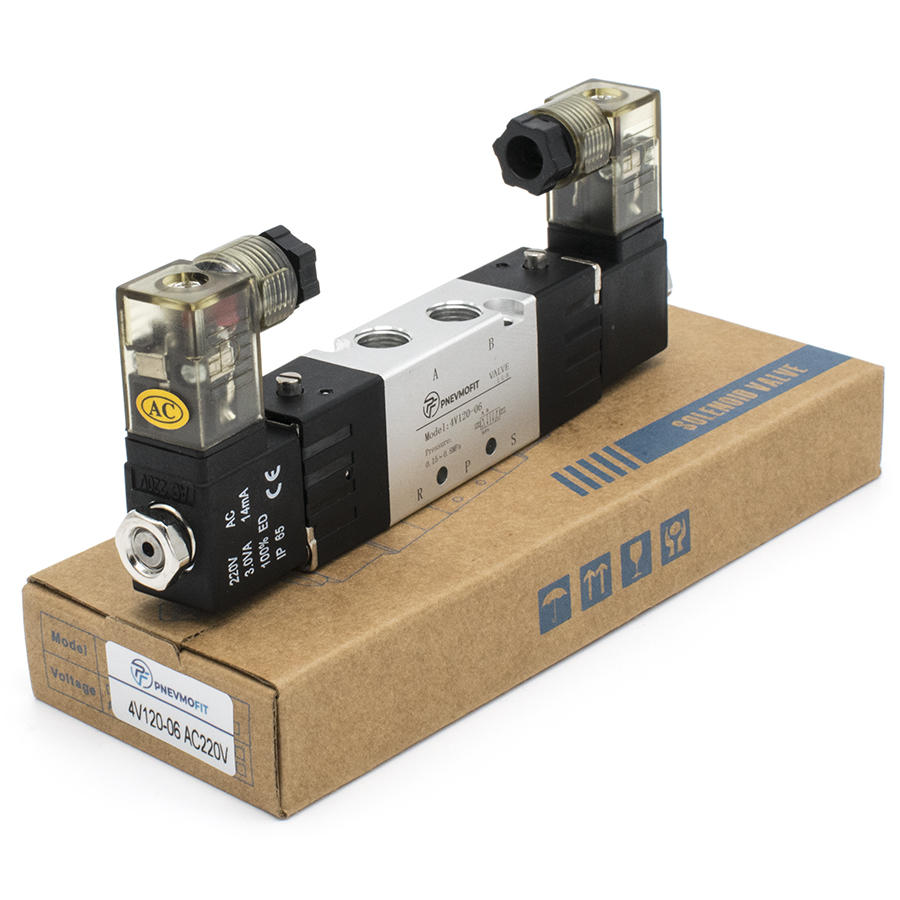

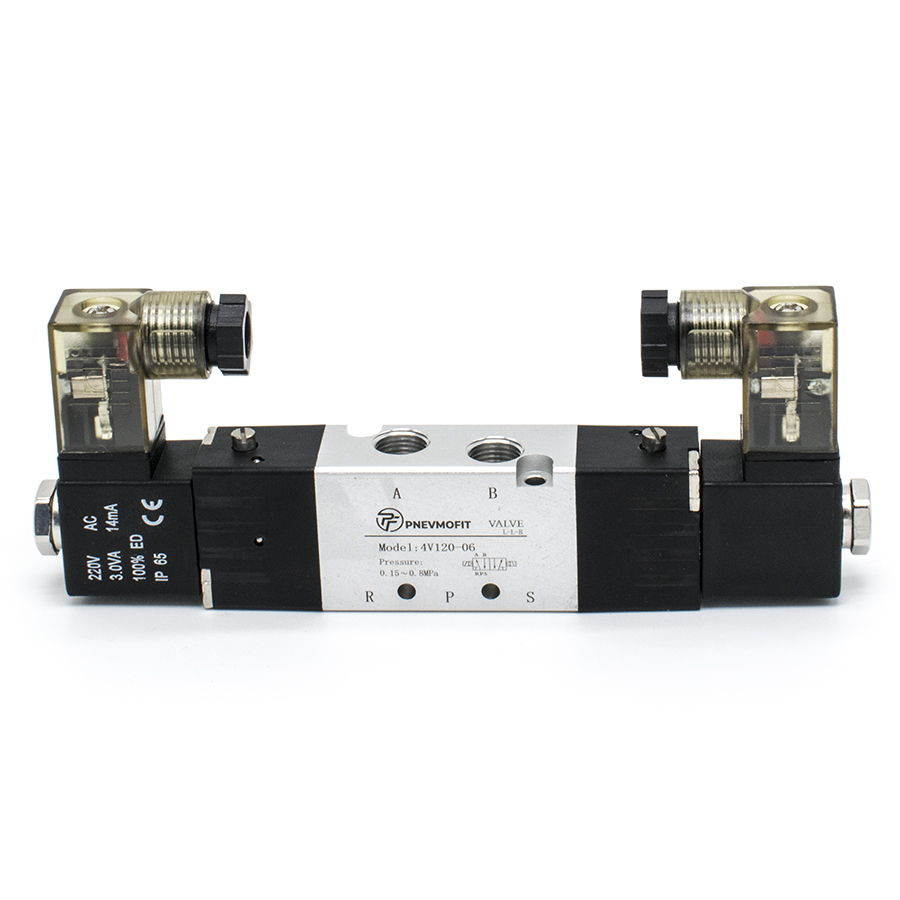

Техническое описание пневмораспределителя 4V120-06 AC220V
Пневмораспределитель серии 4V120-06 с двухсторонним электромагнитным управлением (бистабильный) предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/2 (пятилинейный, двухпозиционный) и соответствует требованиям ГОСТ 15150-69 по условиям эксплуатации в части воздействия климатических факторов.
Конструктивные и эксплуатационные особенности:
- Тип управления: Электропневматическое (непрямое действие), обеспечивающее высокую надежность переключения при рабочем давлении от 0.15 до 0.8 МПа.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность.
- Степень защиты: Исполнение катушек соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
- Рабочая среда: Сжатый воздух, очищенный в соответствии с ГОСТ 17433-80 (рекомендуемая тонкость фильтрации — не менее 40 мкм).
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 с.
Данное изделие спроектировано с учетом стандартов ГОСТ 21350-75, определяющих основные параметры пневматических распределителей, что обеспечивает взаимозаменяемость и стабильность технических характеристик в составе пневмоприводов.
