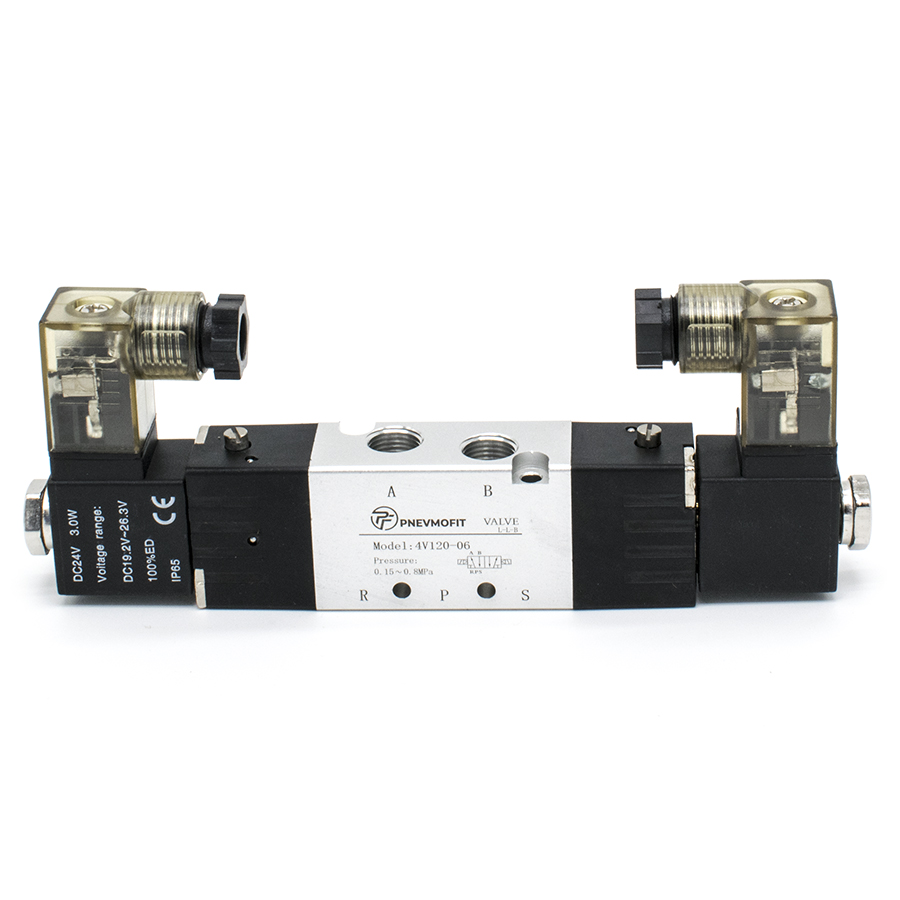

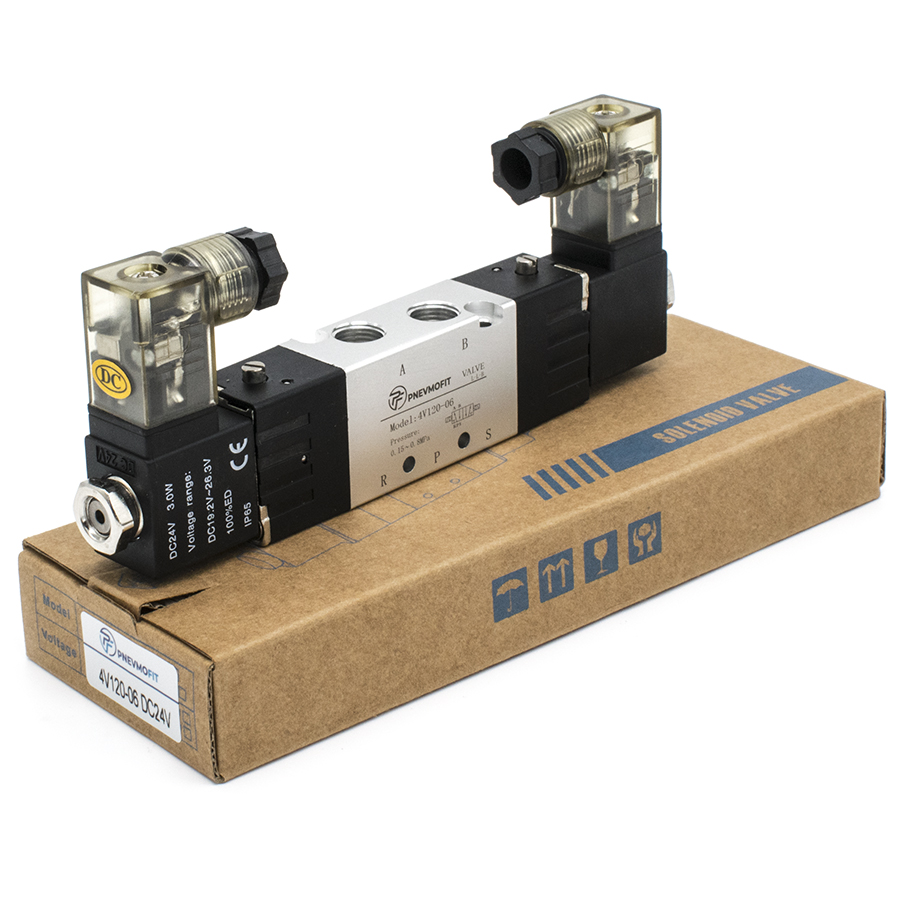

Техническое описание пневмораспределителя 4V120-06 DC24V
Пневмораспределитель серии 4V120-06 с двухсторонним электромагнитным управлением (бистабильный) предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая переключение рабочих каналов при подаче электрического сигнала на соответствующие катушки управления.
Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов. Конструкция золотникового типа с пилотным управлением гарантирует высокую частоту срабатывания и стабильность работы при номинальном давлении.
Основные технические параметры:
- Тип распределителя: 5/2 лин./поз., бистабильный (с двумя катушками);
- Рабочая среда: сжатый воздух, очищенный до 40 мкм (согласно ГОСТ 17433-80);
- Материал корпуса: коррозионностойкий алюминиевый сплав;
- Эффективная площадь сечения: 12 мм² (коэффициент пропускной способности CV=0.67);
- Рабочее давление: 0.15–0.8 МПа (максимальное кратковременное — 1.2 МПа);
- Электрическое питание: DC 24V (постоянный ток) с допустимым отклонением напряжения ±10%;
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение);
- Температурный диапазон: от −20 до +70°C.

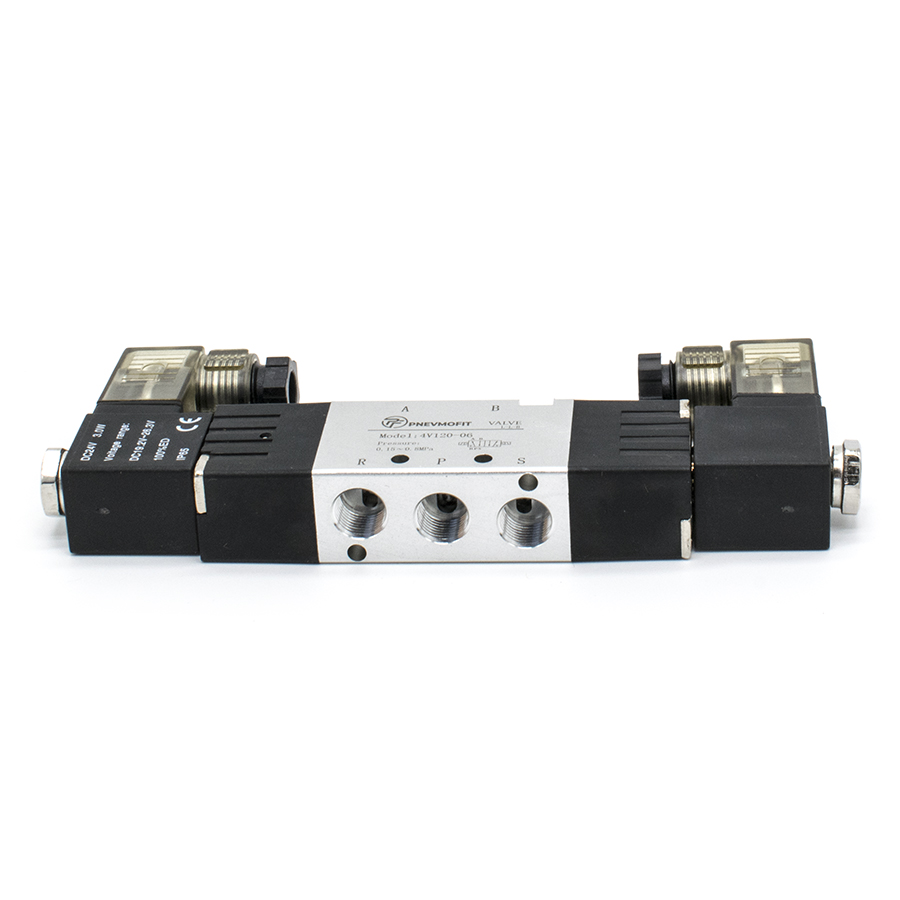

Монтаж осуществляется через присоединительные отверстия с резьбой G1/8". Высокое быстродействие (до 5 циклов в секунду) позволяет использовать данный распределитель в высокопроизводительных автоматизированных линиях.
