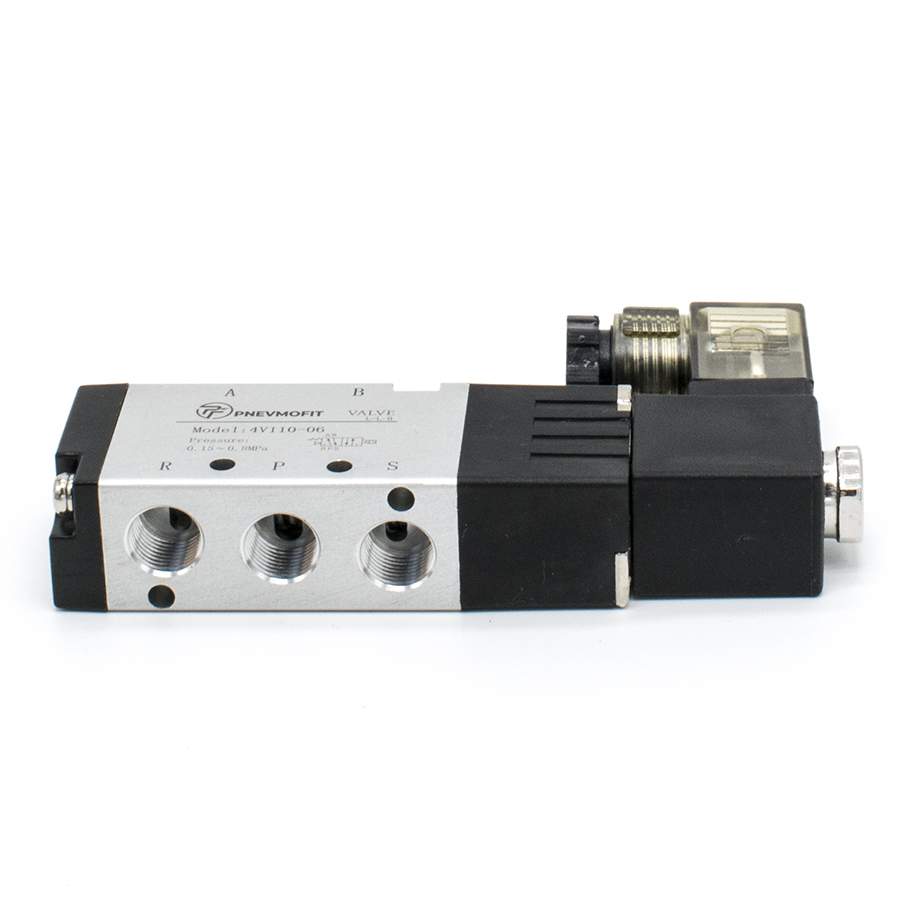

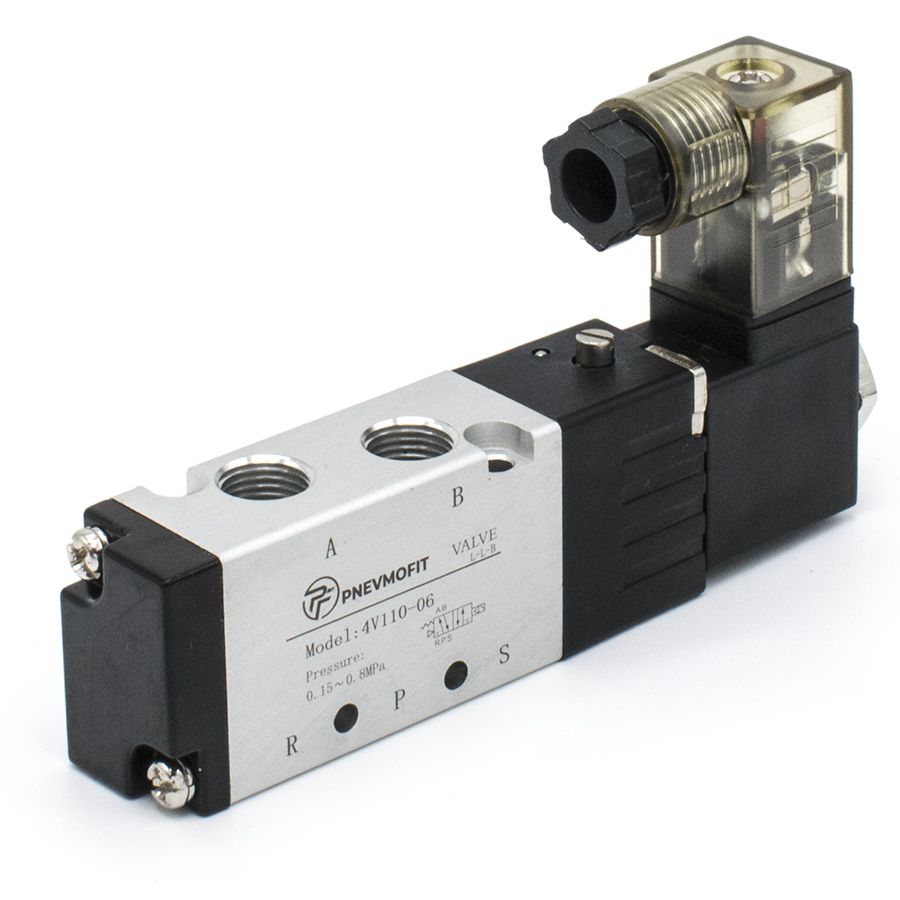

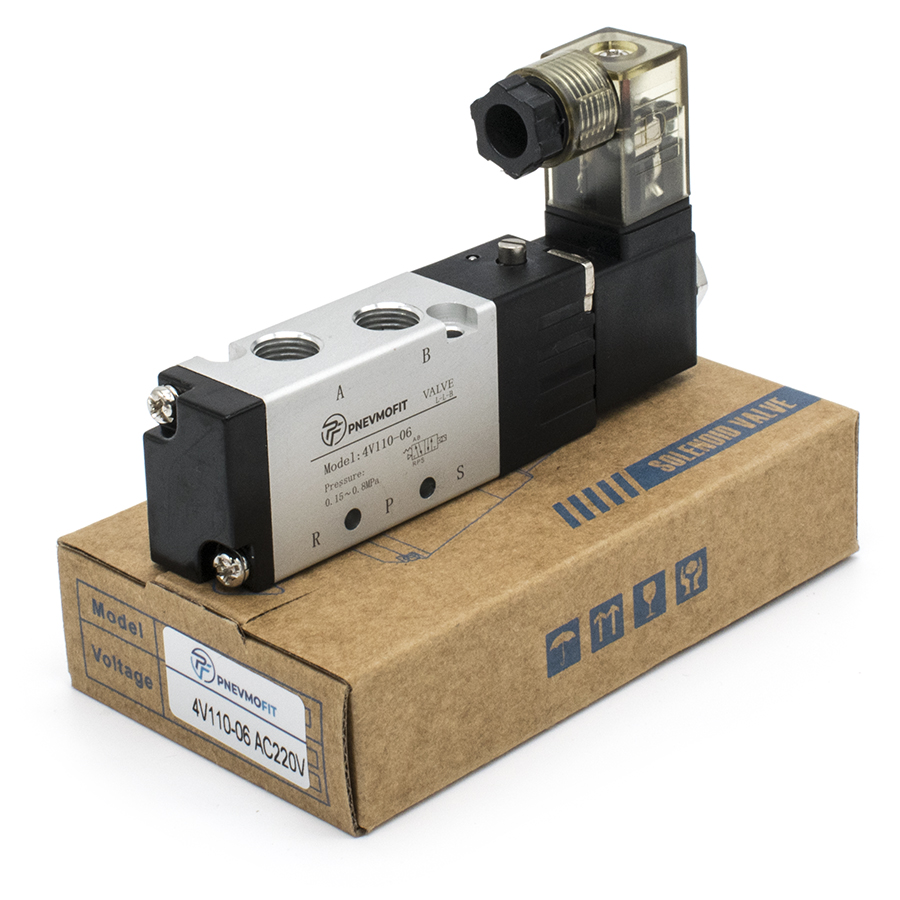

Техническое описание пневмораспределителя 4V110-06 AC220V
Пневматический распределитель серии 4V110-06 представляет собой устройство золотникового типа с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует согласно схеме 5/2 (пятилинейный, двухпозиционный) и оснащено одной электромагнитной катушкой (моностабильное исполнение) с пружинным возвратом золотника в исходное состояние.
Конструкция корпуса выполнена из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность. Пилотное управление позволяет минимизировать потребляемую мощность электромагнита при сохранении высокой скорости переключения. Изделие соответствует требованиям ГОСТ 15150-69 по условиям эксплуатации в макроклиматических районах с умеренным и холодным климатом.
Технические параметры и методы испытаний распределителя согласуются с положениями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования). Степень защиты оболочки IP65 согласно ГОСТ 14254-2015 гарантирует надежную работу в условиях запыленности и воздействия водяных струй.
Основные эксплуатационные характеристики:
- Тип управления: одностороннее электромагнитное (AC 220V);
- Рабочая среда: сжатый воздух, очищенный не грубее 40 мкм (согласно ГОСТ 17433-80);
- Диапазон рабочего давления: 0.15 – 0.8 МПа;
- Эффективная площадь сечения: 12 мм² (коэффициент пропускной способности Cv=0.67);
- Максимальная частота срабатывания: до 5 циклов в секунду.
