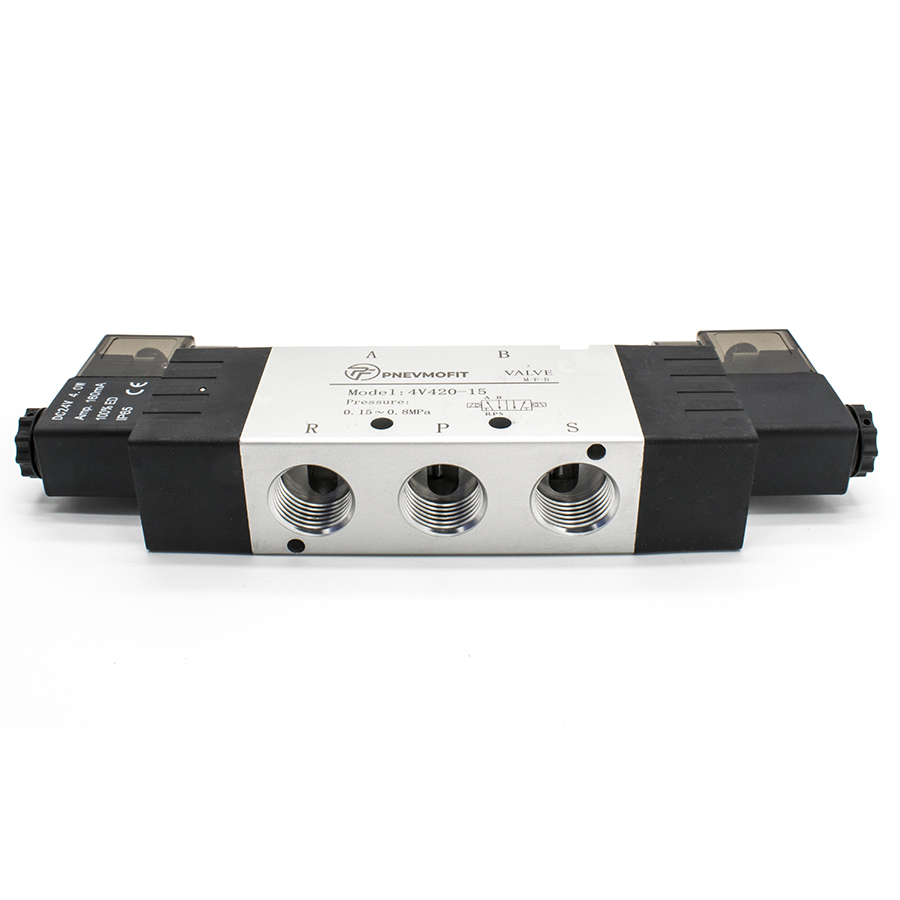

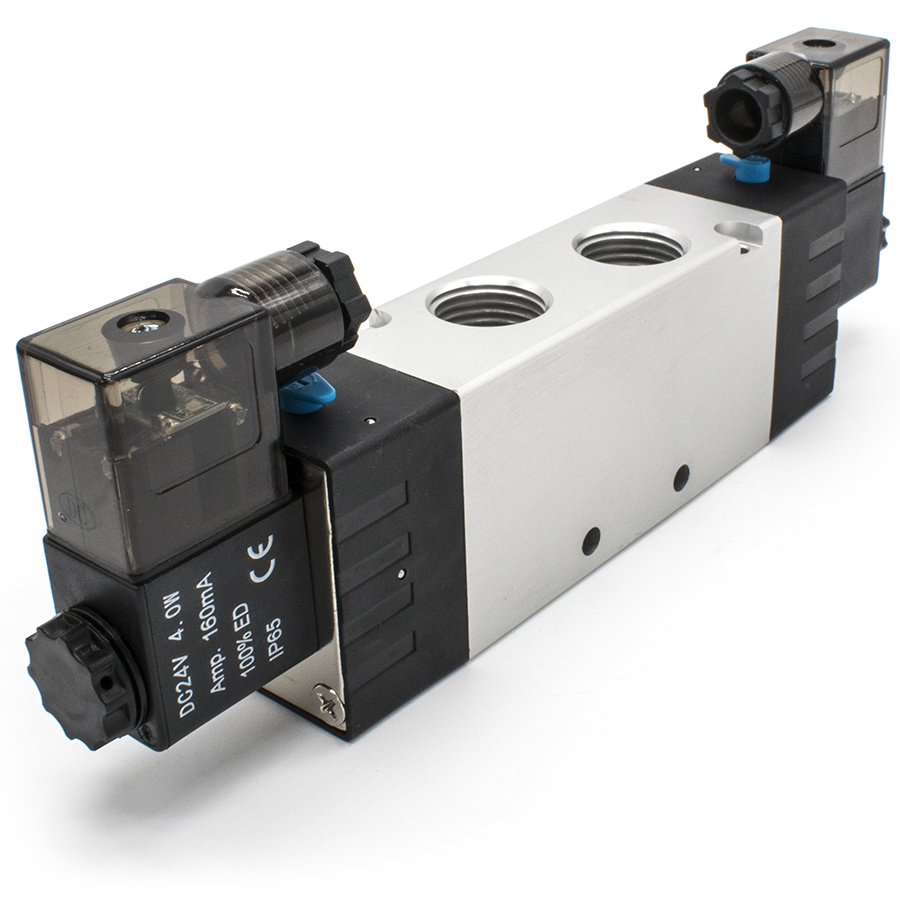

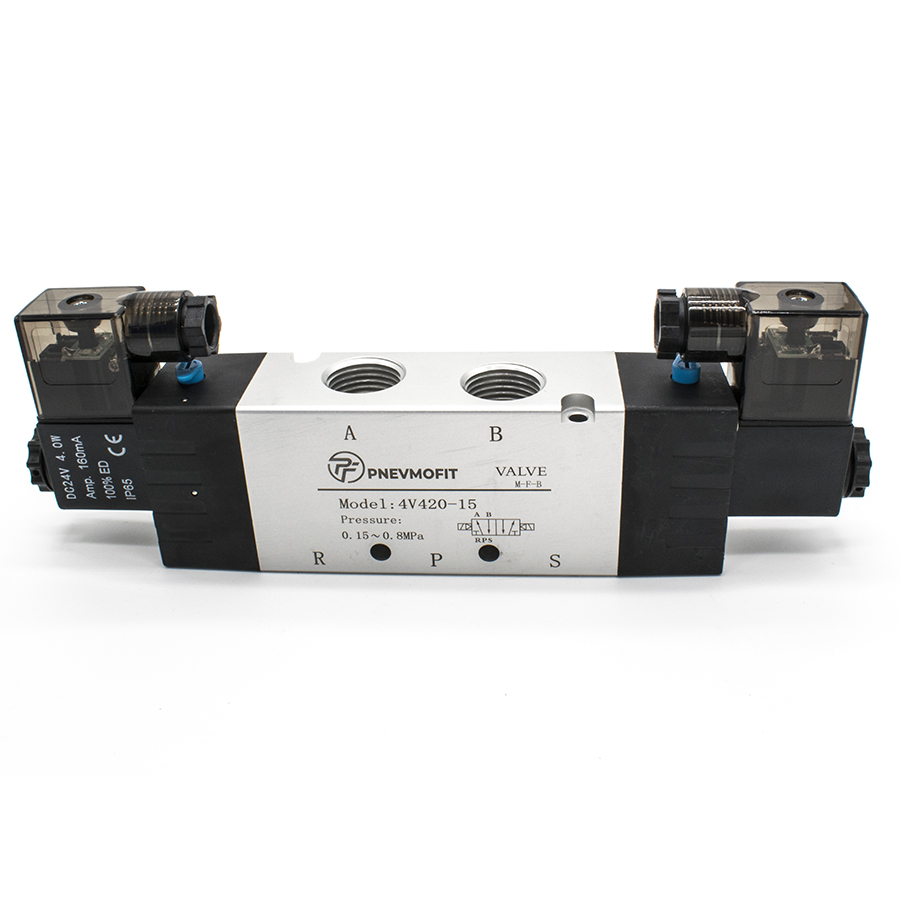

Техническое описание пневмораспределителя 4V420-15 DC24V
Пневмораспределитель серии 4V модели 420-15 с двухсторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной рабочей схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая надежное переключение каналов при подаче управляющего сигнала на катушки.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность.
- Управление: Электропневматическое (пилотное) с двумя катушками питания DC24V. Степень защиты оболочки соответствует IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Производительность: Эффективная площадь сечения составляет 50 мм² (коэффициент пропускной способности CV=2.79), что позволяет работать с высокими расходами воздуха.
- Стандарты: Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики:
- Рабочее давление: 0.15–0.8 МПа (максимально допустимое 1.2 МПа).
- Температурный диапазон: от -20°C до +70°C.
- Присоединительная резьба: G1/2".
- Частота срабатывания: до 5 циклов в секунду при минимальном времени отклика 0.05 сек.
- Потребляемая мощность: 4.0 Вт.
