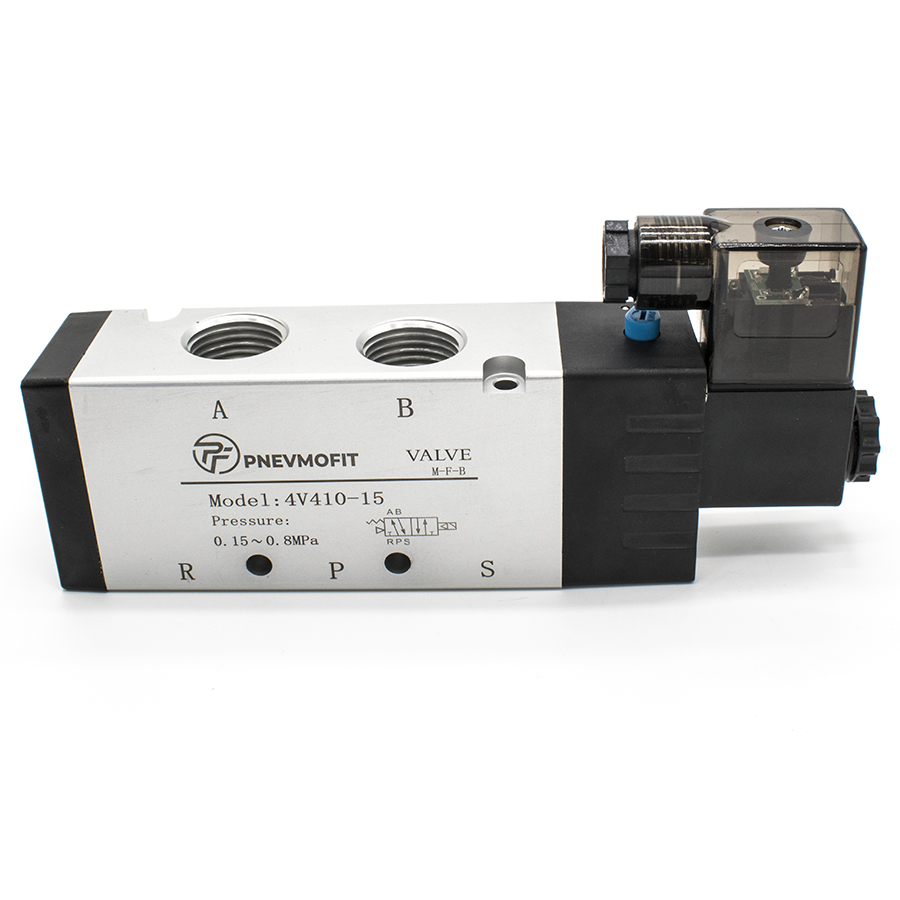

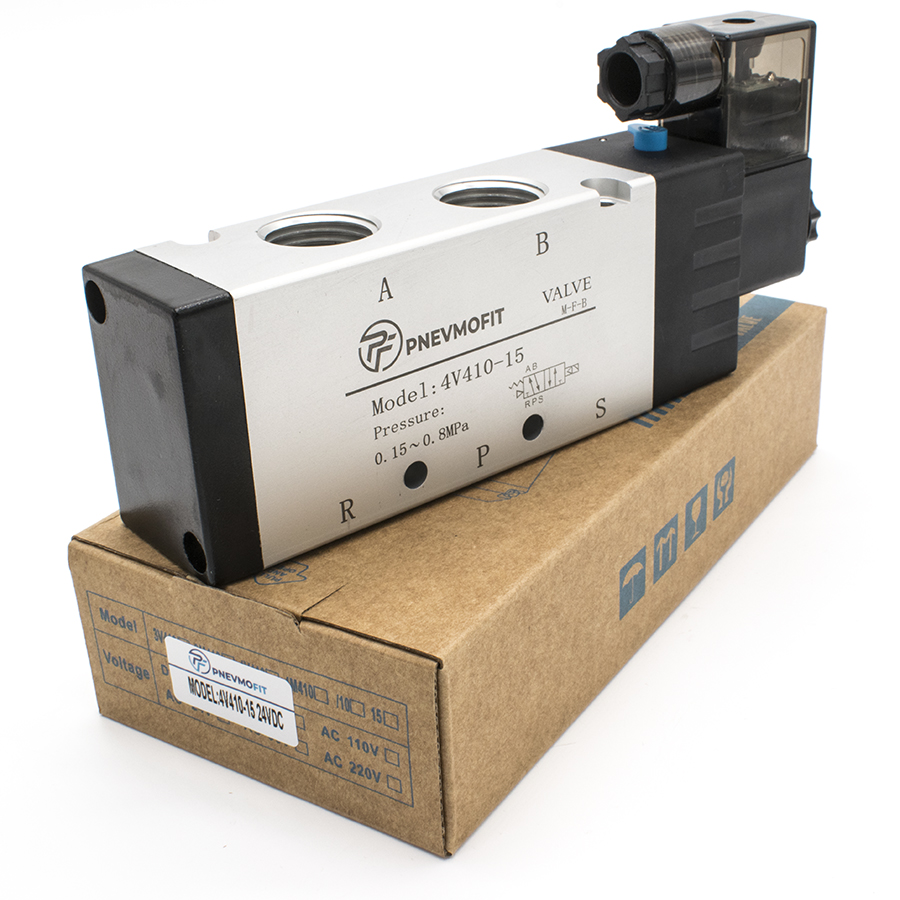

Техническое описание пневмораспределителя 4V410-15 DC24V
Пневматический распределитель серии 4V410-15 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) и является моностабильным с пружинным возвратом в исходное состояние.
Конструкция распределителя базируется на золотниковом механизме с пилотным управлением, что обеспечивает высокую надежность при частоте срабатывания до 5 циклов в секунду. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности эксплуатации пневматических систем.
Основные технические параметры:

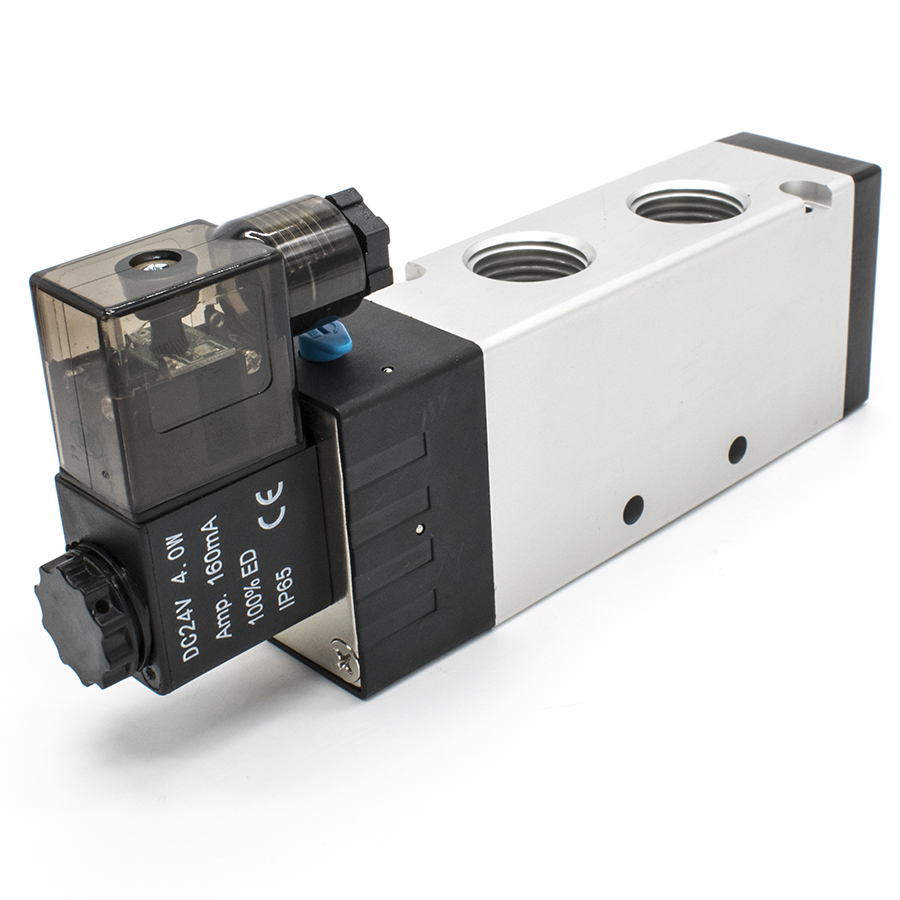

- Тип управления: одностороннее электромагнитное (соленоид DC24V);
- Пропускная способность: эффективная площадь сечения 50 мм² (коэффициент CV=2.79);

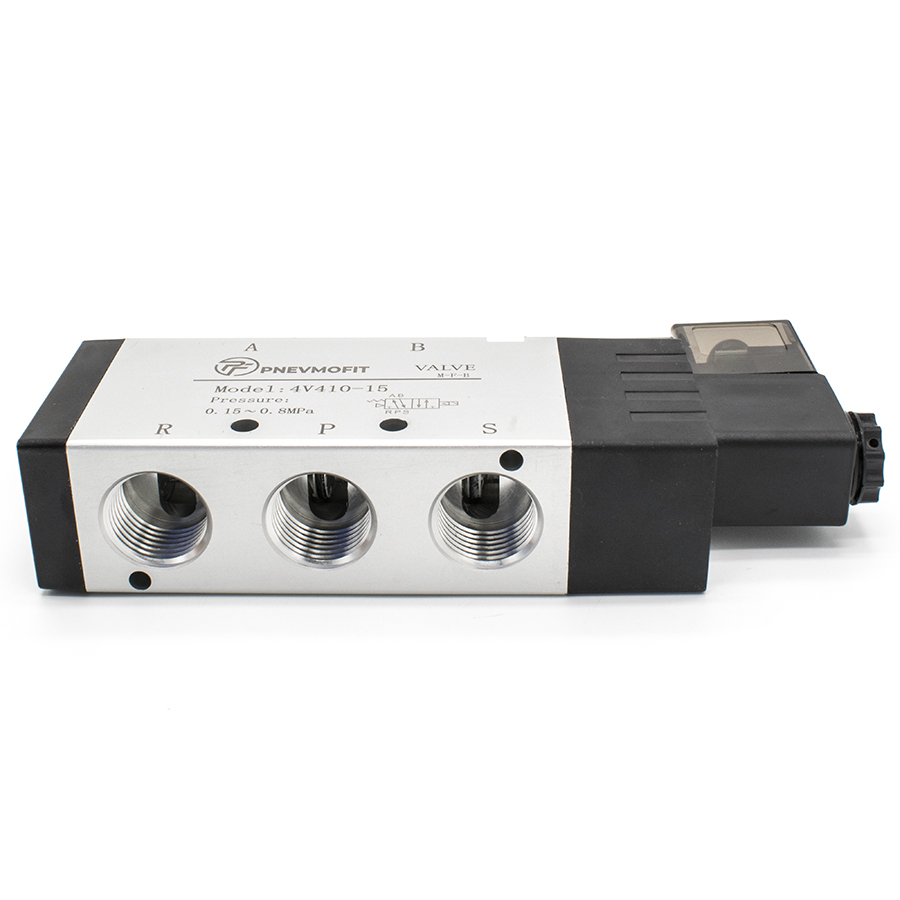

- Присоединительные порты: внутренняя резьба G1/2", обеспечивающая интеграцию в магистрали высокого давления;
- Степень защиты: IP65 согласно классификации электрооборудования;
- Эксплуатационные ограничения: рабочая среда должна соответствовать классу чистоты по сжатому воздуху с тонкостью фильтрации не менее 40 мкм.
