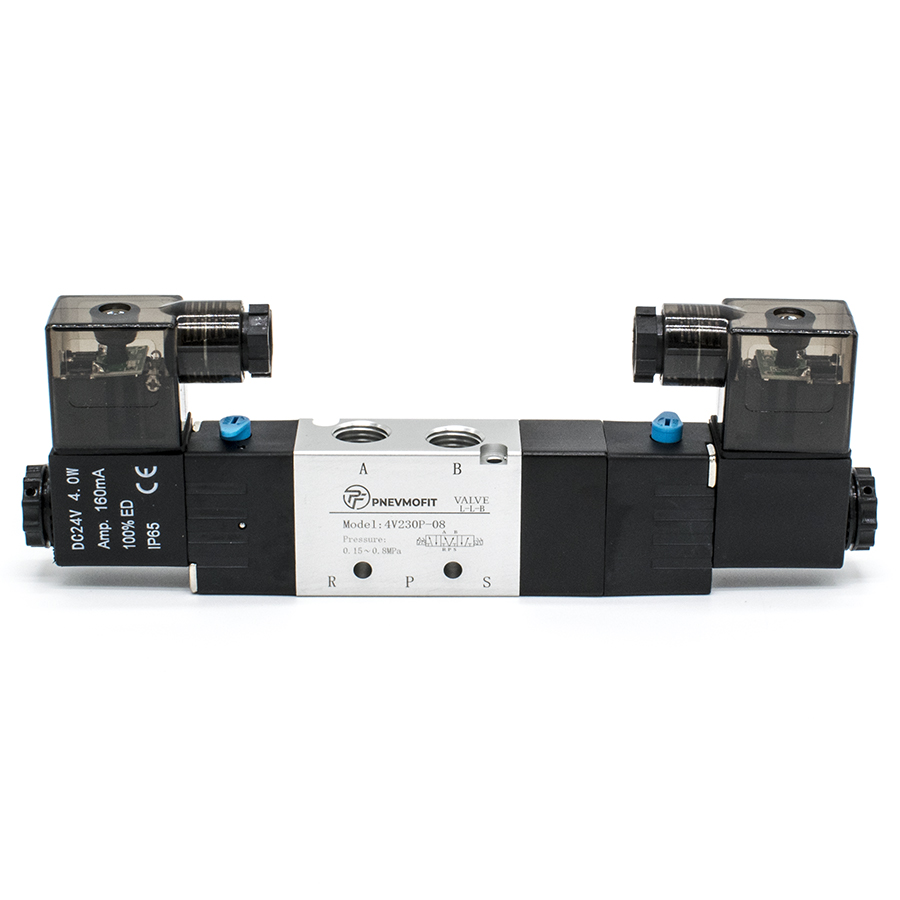

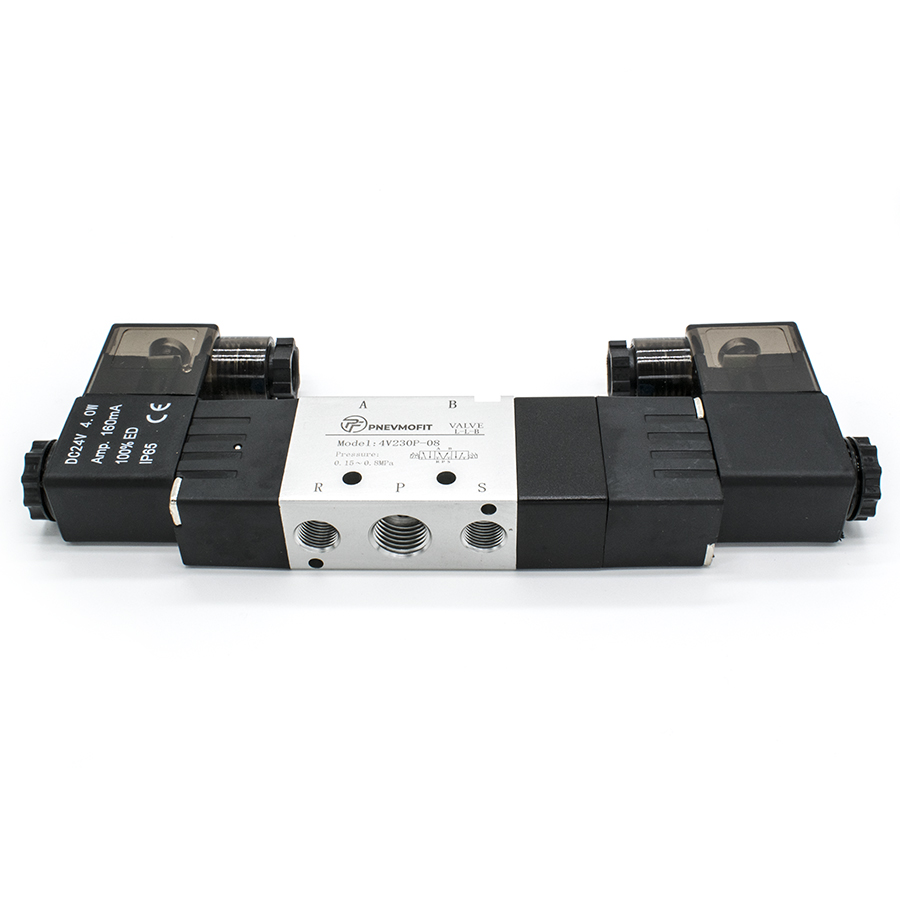

Техническое описание пневмораспределителя 4V230P-08 DC24V
Пневмораспределитель серии 4V230P-08 с двухсторонним электромагнитным управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31061-2011 (МЭК 60050-441:1984) в части общих требований к пневматическим приводам и устройствам управления.
Конструктивные и эксплуатационные особенности:
- Функциональная схема: 5/3 (пятилинейный трехпозиционный) с закрытым центром в нейтральном положении.
- Тип управления: Электропневматическое (пилотное) с использованием двух электромагнитных катушек.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Рабочая среда: Сжатый воздух, очищенный до класса 10 согласно ГОСТ 17433-80 (тонкость фильтрации не менее 40 мкм), с содержанием распыленного масла или без него.
- Электрические характеристики: Номинальное напряжение питания 24В постоянного тока (DC24V) с допустимым отклонением ±10%. Степень защиты оболочки соответствует IP65 по ГОСТ 14254-2015.
Технические параметры:
- Присоединительная резьба (вход/выход): G1/4"
- Присоединительная резьба (выхлоп): G1/8"
- Эффективная площадь сечения: 12 мм² (Cv=0.67)
- Диапазон рабочего давления: 0.15 – 0.8 МПа
- Максимальное испытательное давление: 1.2 МПа
- Температурный диапазон эксплуатации: от -20°C до +70°C
- Максимальная частота срабатывания: 5 циклов/сек
