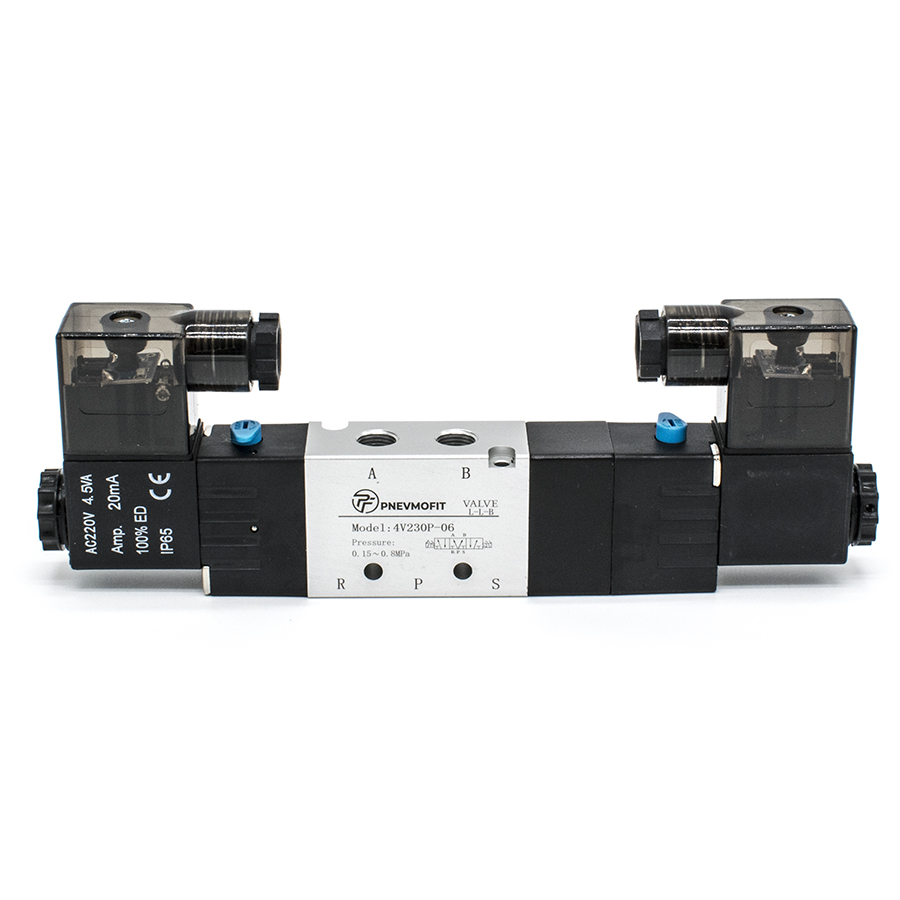

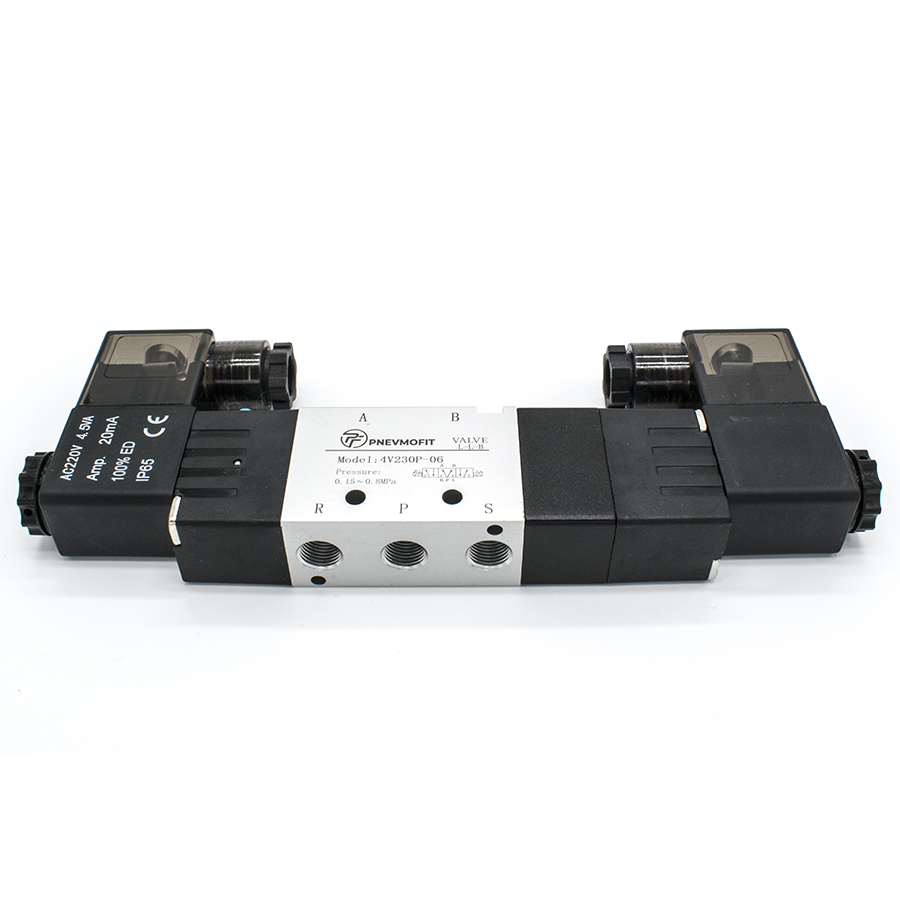

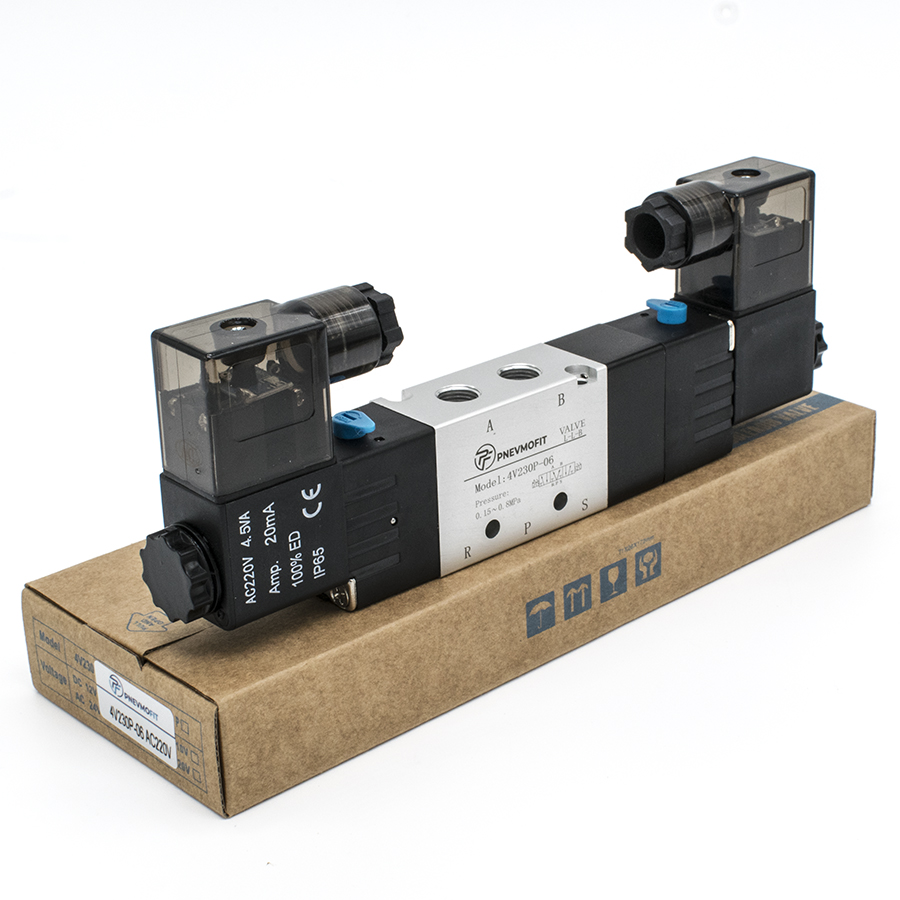

Техническое описание пневмораспределителя 4V230P-06 AC220V
Пневмораспределитель серии 4V230P-06 представляет собой пятилинейный трехпозиционный (5/3) золотниковый клапан с двухсторонним электромагнитным управлением и пружинным возвратом в центральную позицию. Устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения.
Данная модификация выполнена по схеме "под давлением в центральной позиции", что обеспечивает фиксацию исполнительных механизмов при отсутствии управляющего сигнала. Конструкция соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), обеспечивая высокую надежность и стабильность рабочих циклов.
Основные технические параметры:
- Тип распределителя: 5/3 (пятилинейный, трехпозиционный);
- Управление: Электропневматическое (две катушки);
- Рабочая среда: Подготовленный сжатый воздух согласно ГОСТ 17433-80 (класс чистоты не ниже 10);
- Присоединительная резьба: G1/8" (вход/выход/выхлоп);
- Пропускная способность: Эффективная площадь сечения 12 мм² (Cv=0.67);
- Материал корпуса: Анодированный алюминиевый сплав;
- Класс защиты: IP65 в соответствии с ГОСТ 14254-2015.
Изделие рассчитано на эксплуатацию в диапазоне давлений от 0.15 до 0.8 МПа при температуре окружающей среды от -20 до +70°C. Электромагнитные катушки переменного тока 220В допускают колебание напряжения в пределах ±10%.
