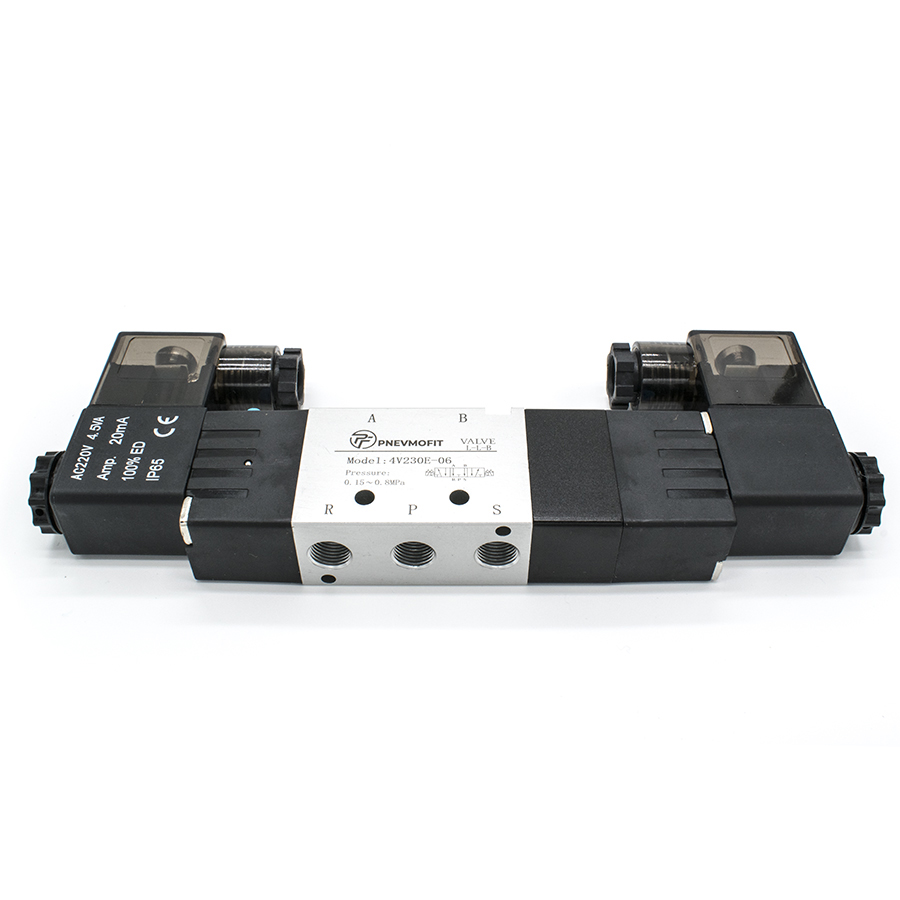

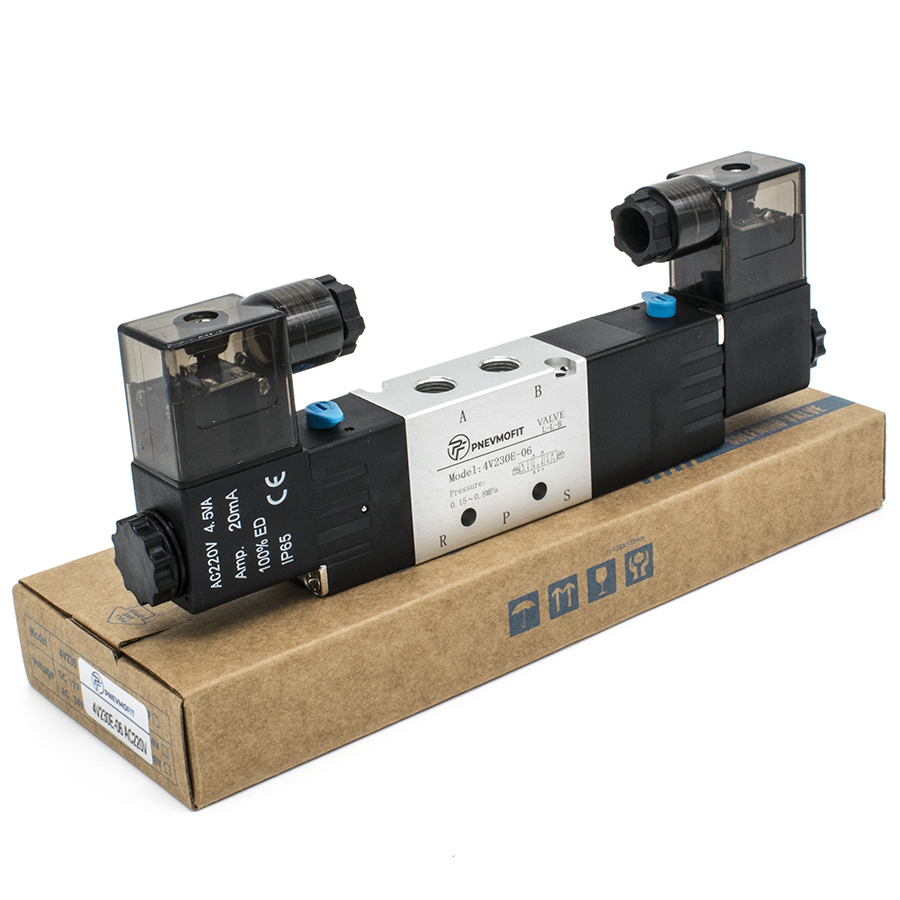

Техническое описание пневмораспределителя 4V230E-06 AC220V
Пневмораспределитель серии 4V230E-06 с двухсторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по принципу переключения внутренних каналов, обеспечивая управление исполнительными механизмами согласно заданной логической схеме.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: 5/3 линейный/позиционный, с выхлопом в центральной позиции.
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80).
- Давление эксплуатации: Рабочий диапазон от 0.15 до 0.8 МПа; максимальное допустимое давление 1.2 МПа.
- Температурный режим: Эксплуатация в диапазоне от -20 до +70°C.
- Пропускная способность: Эффективная площадь сечения 12 мм² (коэффициент CV=0.67).
- Электрические параметры: Напряжение питания AC 220V (допустимое колебание ±10%), потребляемая мощность 4.5 VA.
- Конструктивное исполнение: Корпус из алюминиевого сплава, класс защиты оболочки IP65.
- Динамические характеристики: Максимальная частота срабатывания — 5 циклов в секунду; минимальное время срабатывания — 0.05 сек.
Изделие соответствует требованиям ГОСТ 31051-2002 в части общих требований к пневматическим приводам и их компонентам.
