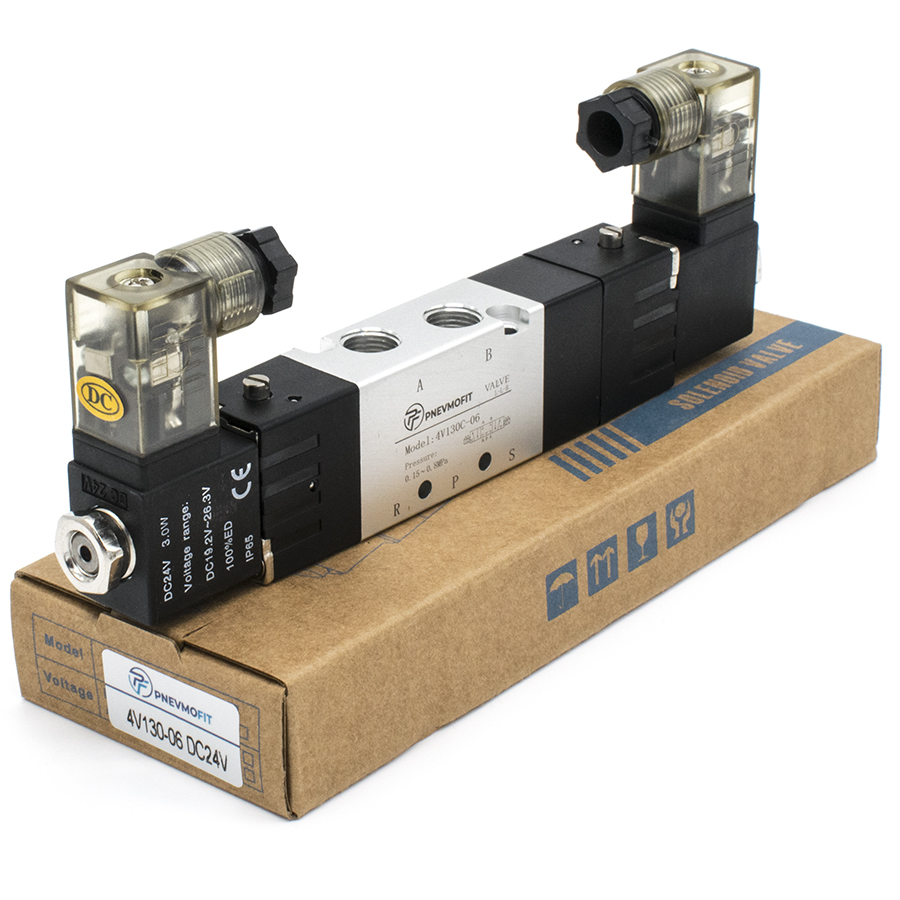

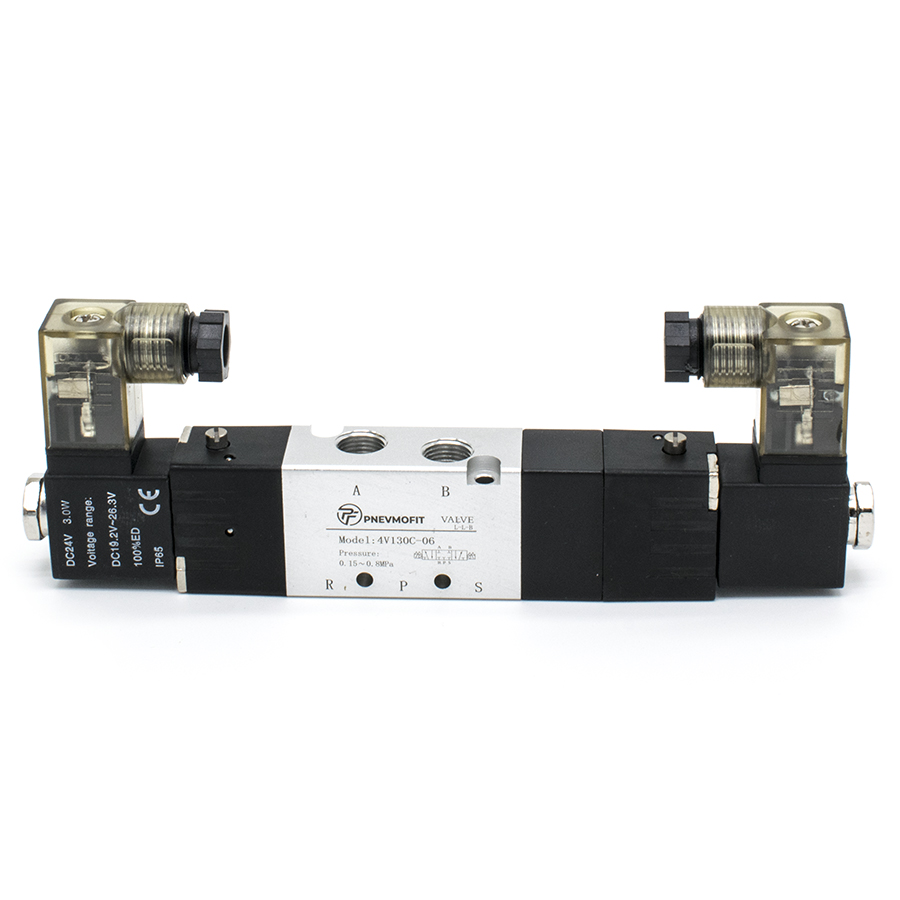

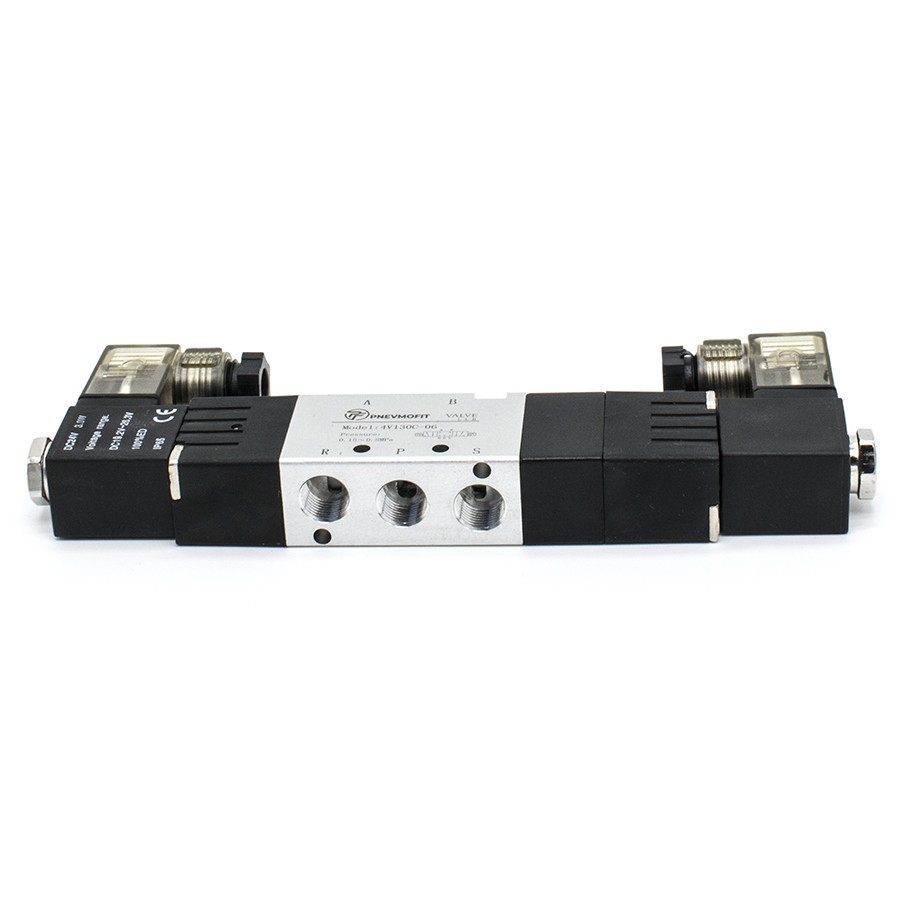

Техническое описание пневмораспределителя 4V130C-06 DC24V
Пневмораспределитель серии 4V130C-06 с двухсторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/3 (пятилинейный трехпозиционный) и имеет закрытый центр в нейтральном положении, что обеспечивает фиксацию исполнительных механизмов при отсутствии управляющего сигнала.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Золотниковый механизм: Прецизионная обработка сопрягаемых поверхностей гарантирует минимальные утечки и высокую частоту срабатывания (до 5 циклов в секунду).
- Электромагнитный привод: Две катушки с напряжением питания DC24V и мощностью 2.5 Вт обеспечивают надежное переключение при колебаниях напряжения в пределах ±10%.
- Степень защиты: Соответствует классу IP65, что допускает эксплуатацию в условиях воздействия пыли и водяных струй.
Соответствие стандартам:
Продукция изготовлена и испытана в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 28988-91 (Устройства исполнительные пневматические. Общие технические условия), что гарантирует совместимость с промышленными пневмолиниями и безопасность эксплуатации.
Технические характеристики:
- Рабочая среда: Очищенный сжатый воздух (фильтрация не менее 40 мкм).
- Диапазон рабочего давления: 0.15–0.8 МПа.
- Температурный режим: от -20°C до +70°C.
- Присоединительная резьба: G1/8".
- Эффективная площадь сечения: 9 мм² (коэффициент пропускной способности CV=0.5).
