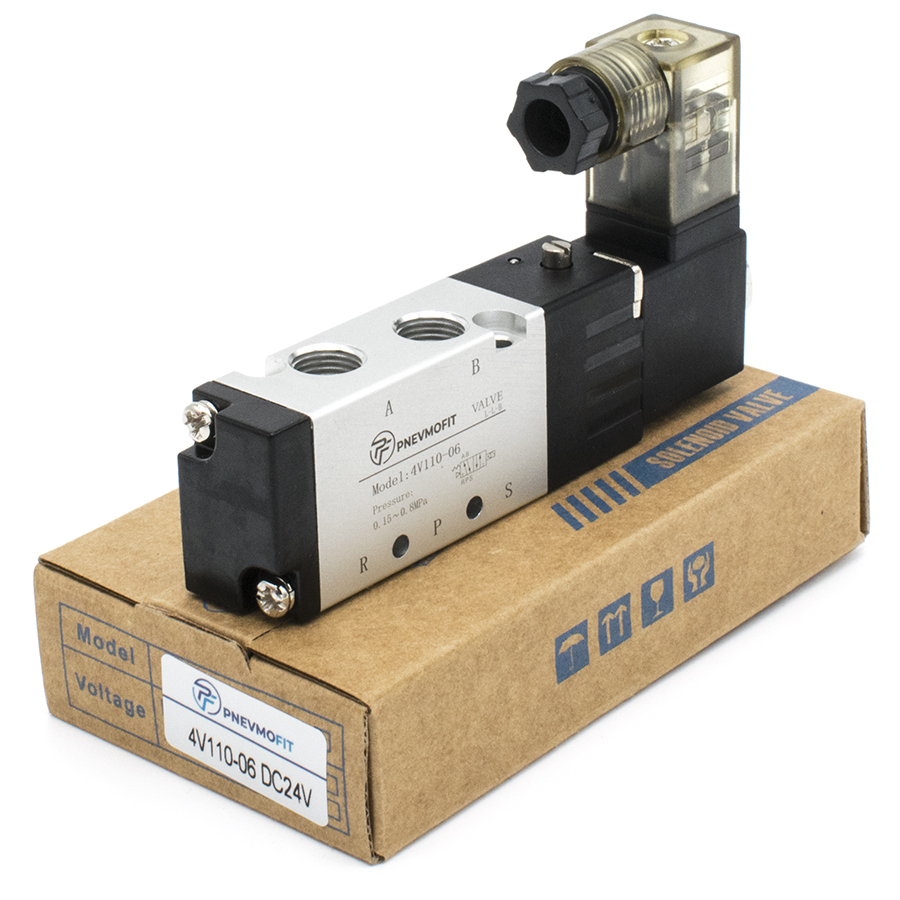

Техническое описание пневмораспределителя 4V110-06 DC24V
Пневматический распределитель серии 4V110-06 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31061-2011 (МЭК 60050-441:1984) в части общих требований к пневматическим приводам и устройствам управления.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5/2 линейный/позиционный, моностабильный с пружинным возвратом.
- Исполнение: Золотникового типа с пилотным управлением, обеспечивающим высокую частоту срабатывания (до 5 Гц).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес. Уплотнения изготовлены из износостойких эластомеров (NBR).

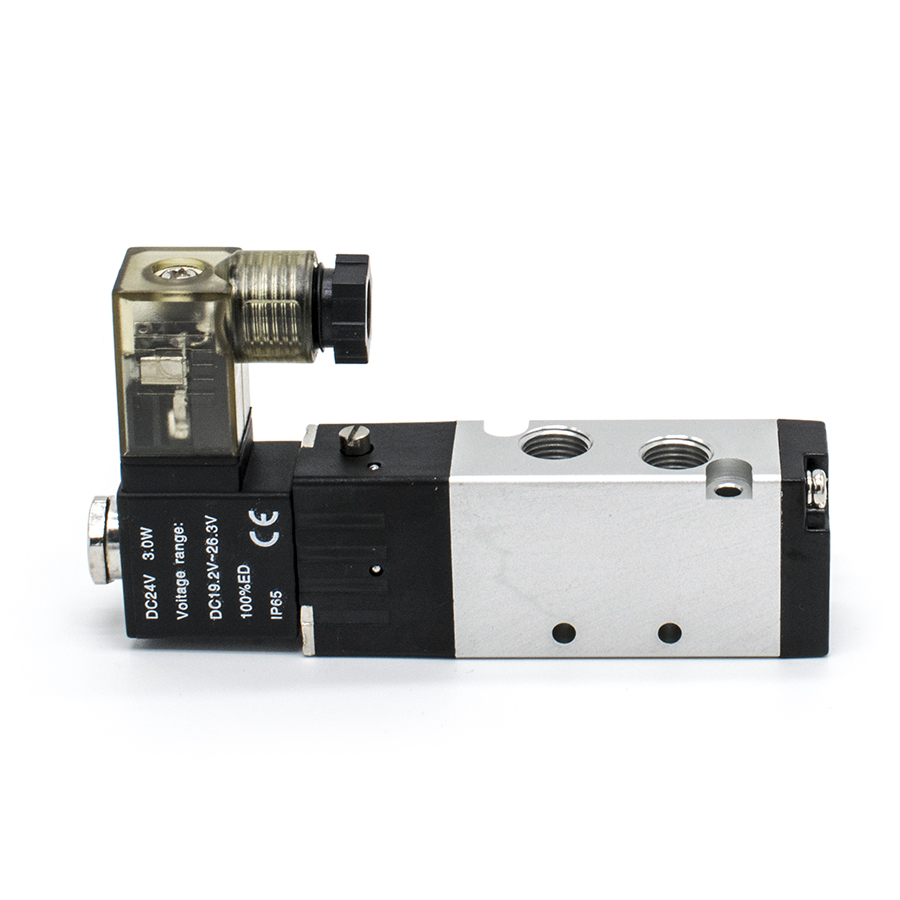

- Электромагнитная катушка: Рассчитана на напряжение DC24V с допустимым отклонением ±10%. Класс защиты IP65 согласно ГОСТ 14254-2015.
- Подготовка воздуха: Требуется фильтрация с тонкостью очистки не менее 40 мкм (согласно ГОСТ 17433-80).
Технические характеристики:

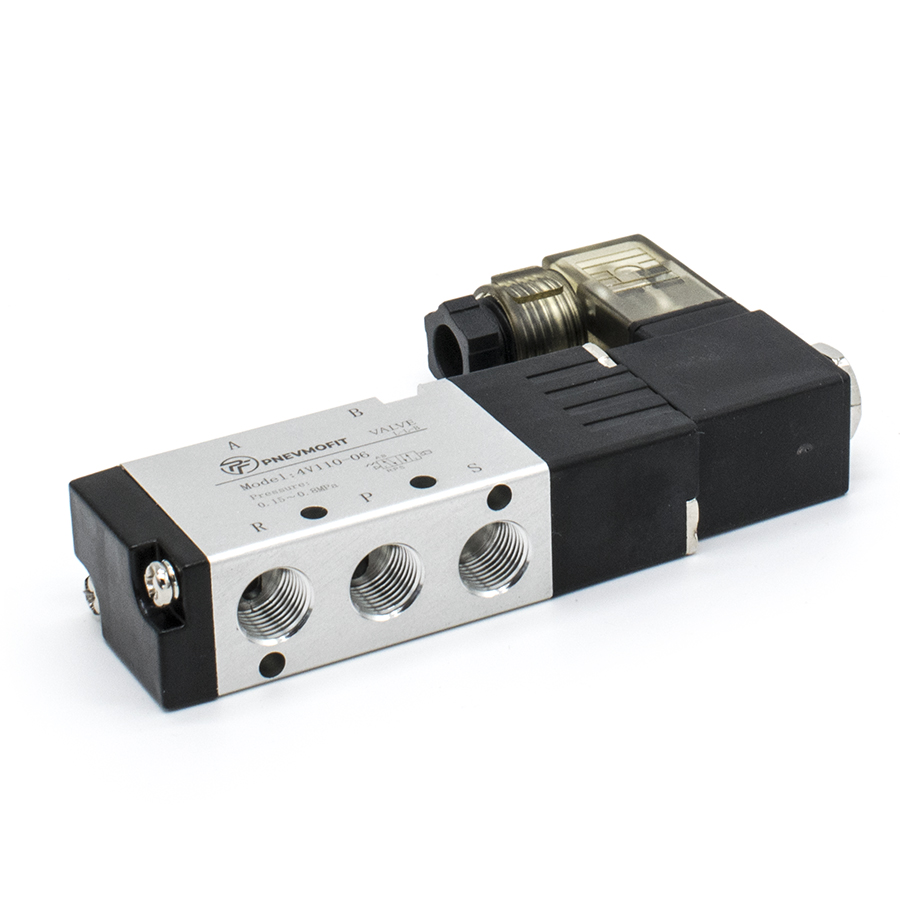

Устройство обладает эффективной площадью сечения 12 мм² (коэффициент пропускной способности Cv=0.67). Минимальное время срабатывания составляет 0.05 сек при рабочем давлении от 0.15 до 0.8 МПа. Присоединительные резьбовые отверстия G1/8" соответствуют международным стандартам трубной цилиндрической резьбы.
