Техническое описание пневмораспределителя AM522-PPL

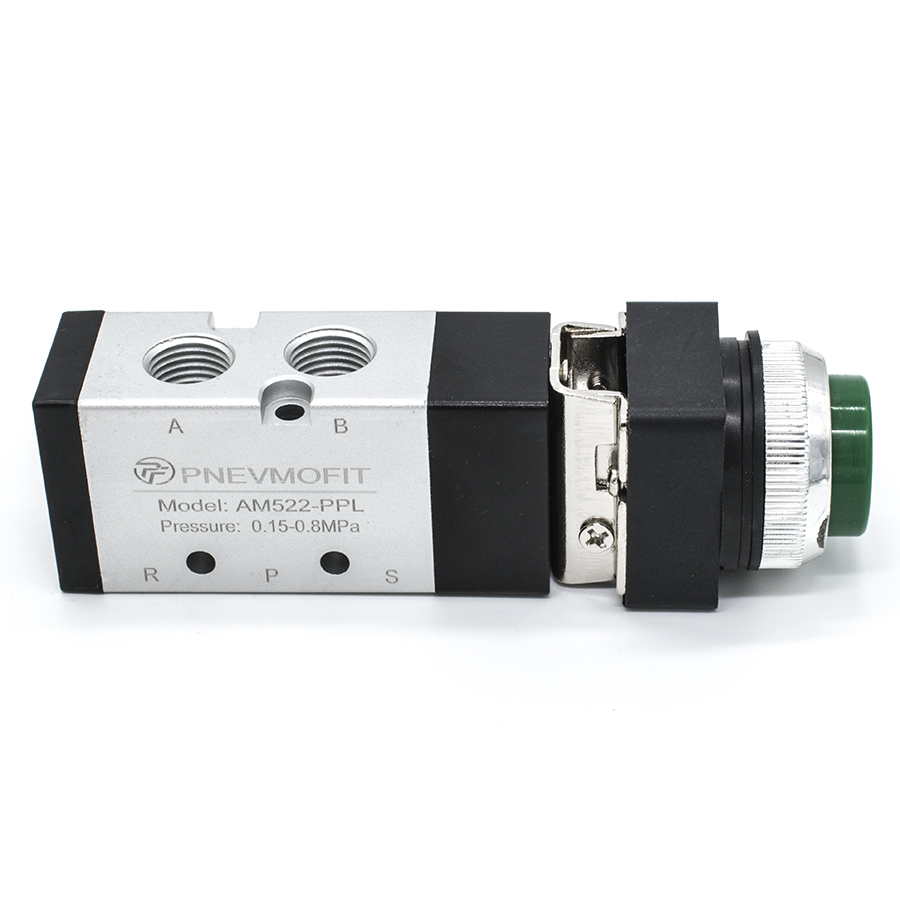

Пневмораспределитель серии AM522-PPL представляет собой пятилинейный двухпозиционный (5/2) клапан с механическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует путем коммутации внутренних каналов с входными и выходными портами в соответствии с заданной логической схемой.
Данная модификация оснащена управляющим элементом типа PPL (выступающая кнопка) без фиксации. Конструктивное исполнение и технические характеристики изделия соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84, что гарантирует надежность эксплуатации в регламентированных режимах.
Технические параметры:
- Тип распределителя: линейный, золотникового типа.
- Рабочая среда: подготовленный сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 (тонкость фильтрации 40 мкм).
- Условный проход: обеспечивает эффективную площадь сечения 12 мм² (коэффициент пропускной способности Cv=0.67).
- Материал корпуса: коррозионностойкий алюминиевый сплав, обеспечивающий высокую прочность при малом весе.
- Класс защиты: IP65, что допускает эксплуатацию в условиях воздействия пыли и водяных струй.
