Техническое описание пневмораспределителя AM522-PB

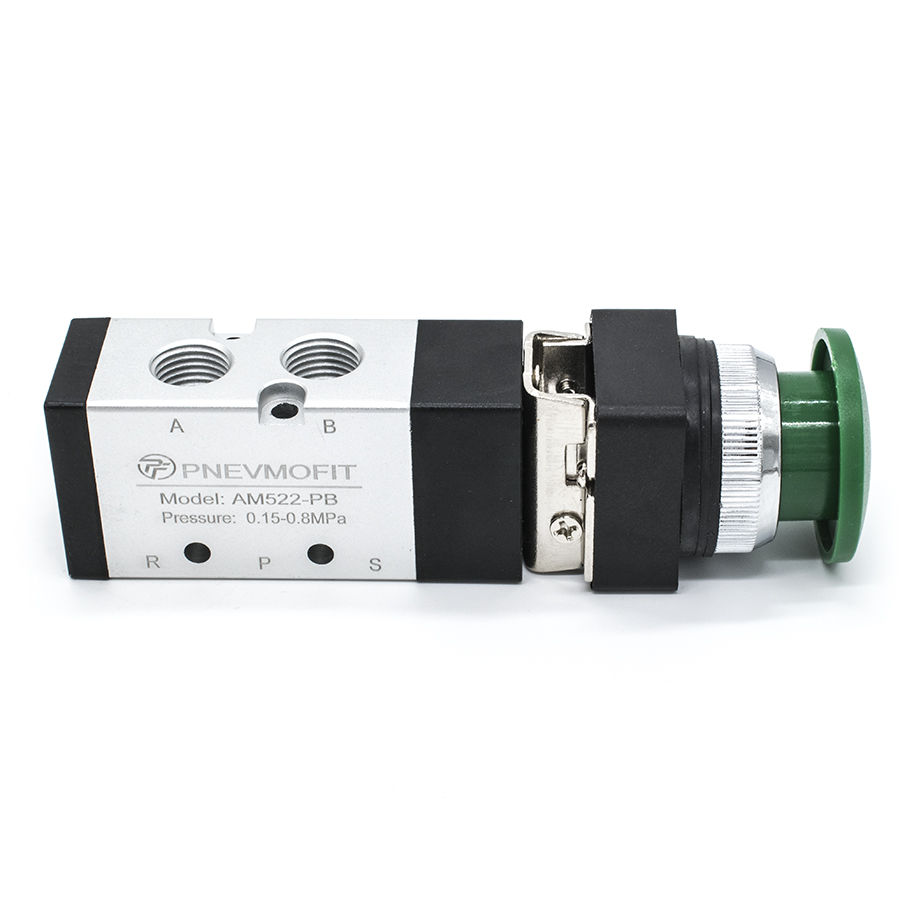

Пневмораспределитель серии AM522-PB представляет собой пятилинейный двухпозиционный (5/2) золотниковый клапан с механическим управлением. Данное устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение рабочих режимов осуществляется посредством воздействия на исполнительный механизм типа "грибок" без фиксации.
Конструкция распределителя обеспечивает высокую герметичность и износостойкость за счет использования прецизионно обработанного алюминиевого корпуса. Устройство соответствует требованиям ГОСТ 31062-2011 (Пневмоприводы. Распределители. Общие технические требования), что гарантирует надежность эксплуатации в регламентированных температурных и барических диапазонах.
Основные технические параметры:
- Тип управления: механическое (кнопка грибовидная без фиксации);
- Схема функционирования: 5/2 (пятилинейный, двухпозиционный);
- Условный проход: эффективная площадь сечения 12 мм² (коэффициент пропускной способности CV=0.67);
- Присоединительная резьба: G1/4";
- Требования к рабочей среде: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80);
- Климатическое исполнение: эксплуатация при температуре от -5 до +60°C;
- Класс защиты: IP65.
