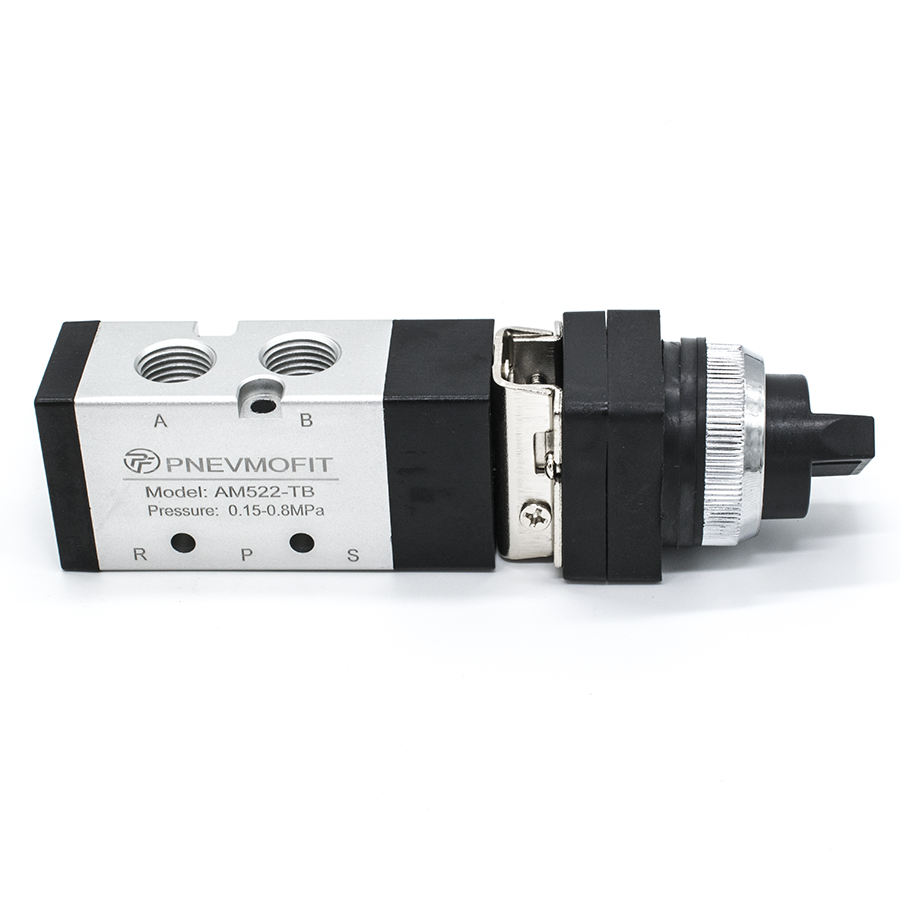

Техническое описание пневмораспределителя AM522-TB
Пневматический распределитель серии AM522-TB представляет собой пятилинейный двухпозиционный (5/2) клапан с механическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31065-2012, что гарантирует надежность и безопасность эксплуатации в составе пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Тип управления: Механическое воздействие посредством поворотного выключателя со стрелкой (индекс TB), обеспечивающего четкую фиксацию рабочих положений.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, устойчивого к коррозии и механическим нагрузкам.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с подачей смазки (масляный туман), так и без неё.
- Герметичность: Высокая степень защиты внутренних узлов (IP65) и прецизионная обработка золотника обеспечивают минимальные утечки и стабильность работы при давлении до 1 МПа.
Технические характеристики:
- Присоединительная резьба: G1/4"
- Эффективная площадь сечения: 12 мм² (коэффициент пропускной способности Cv=0.67)
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 бар)
- Температурный режим эксплуатации: от -5 до +60 °C
- Схема распределения: 5/2 (пятилинейный, двухпозиционный)
Данное оборудование является оптимальным решением для автоматизации производственных процессов, требующих ручного или механического переключения исполнительных механизмов (пневмоцилиндров двустороннего действия) в соответствии с нормами технического регламента и ГОСТ.
