Техническое описание пневмораспределителя AM521-R

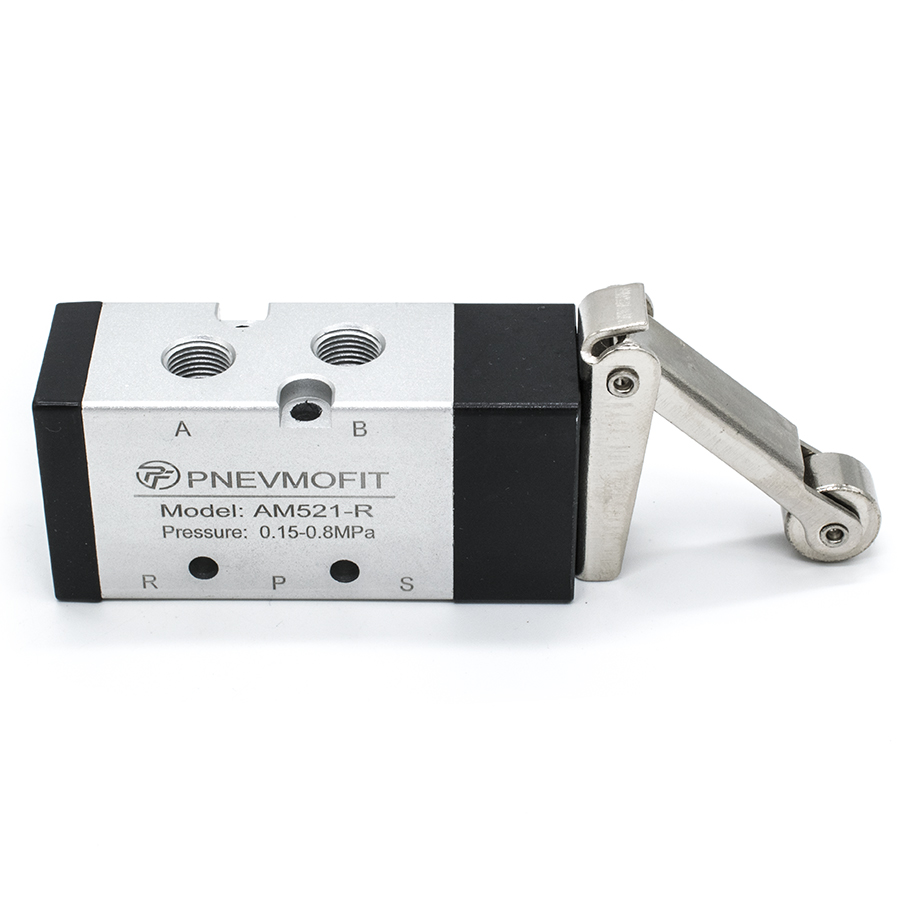

Пневматический распределитель серии AM521-R представляет собой пятилинейный двухпозиционный (5/2) клапан с механическим управлением (роликовый рычаг). Устройство предназначено для изменения направления потоков сжатого воздуха в исполнительных механизмах пневматических систем. Переключение осуществляется путем механического воздействия на ролик, что приводит к изменению схемы соединения внутренних каналов с входными и выходными портами.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: 5/2 линейный/позиционный;
- Механизм управления: Роликовый концевой выключатель (индекс R);
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80);
- Рабочее давление: От 0 до 0.8 МПа (максимально допустимое 1.0 МПа);
- Пропускная способность: Эффективная площадь сечения 12 мм² (коэффициент CV=0.67);
- Присоединительная резьба: G1/8";
- Температурный диапазон: Эксплуатация при температуре окружающей среды и рабочей среды от -5 до +60°C;
- Материал корпуса: Высокопрочный алюминиевый сплав;
- Класс защиты: IP65.
Изделие соответствует требованиям ГОСТ 31331.2-2006 в части общих требований безопасности к пневматическим приводам и их компонентам, а также ГОСТ 12.2.101-84.
